SUJET :

J ai ce type de passe fil jamais remarqué de problème sur la console depuis 15 ans, mais pas sur de la complète étanchéité non plus et en plus je les trouve énorme pour le diamètre in fine du câble à passer, si c était à refaire je choisirais des presse étoupe d électricité en pvc blanc, bien plus discret.
Évidemment si il faut y passer aussi la fiche de connexion du sondeur....c est une autre affaire.

Merci pour vos retour. Je ne trouve pas d'autre solution pour passer un cable doté s'une prise comme le cable de la sonde

Salut Captain.
En parlant de « prise de sonde » autrement appelée « nut » pour branchement NMEA, tu peux en trouver de differentes tailles notamment chez Lowrance où tu as les « couleur   bordeaux » qui sont nettement plus petites et passent sans aucun pb .

Bonjour Captain

On voit que la passion t’anime, que ton nouveau bateau te plaît et qu’elle attention particulière tu lui prêtes
Du beau travail

J’espère que ton Zar te le rendra au centuple !

Bonne année à tous et que 2022 nous donne encore plus de raison de naviguer sur la mare des canards !

Et que ce foutu hiver passe le plus vite possible pour naviguer à nouveau !

Merci pour ton message Casper57

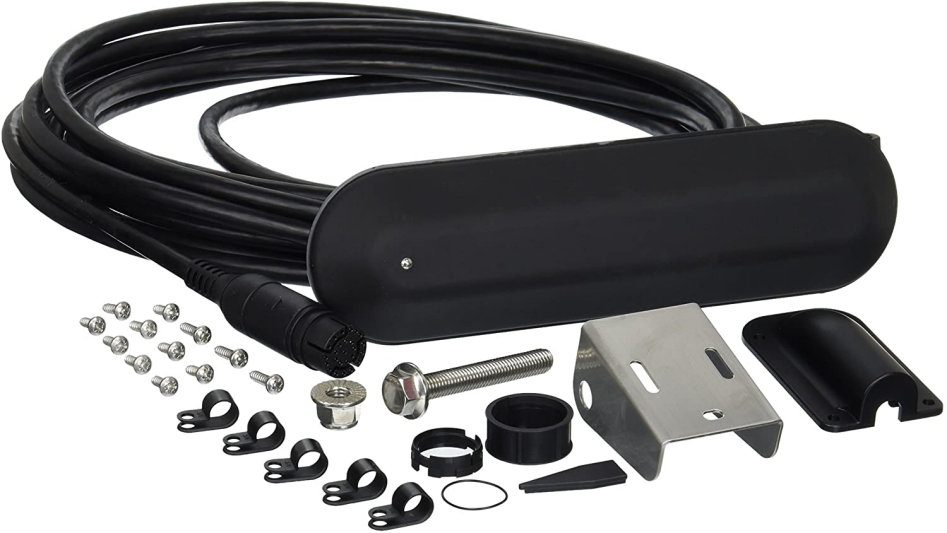

Alain, c'est une sonde avec son cable et sa prise inamovilbe, qui est énorme car elle a 25 broches . la prise fait 25mm de diamètre alors que le cable ne fait que 9mm

C'est celle-ci

Je suis passé maintenant au cablage de la console. J'en ai profité pour changer les cables d'alim entre batterie et console qui étaient en 4mm² par du 16mm² pour être à l'abri du besoin , protégé par un fusible mega 50A au niveau du tableau de distrubution batterie.

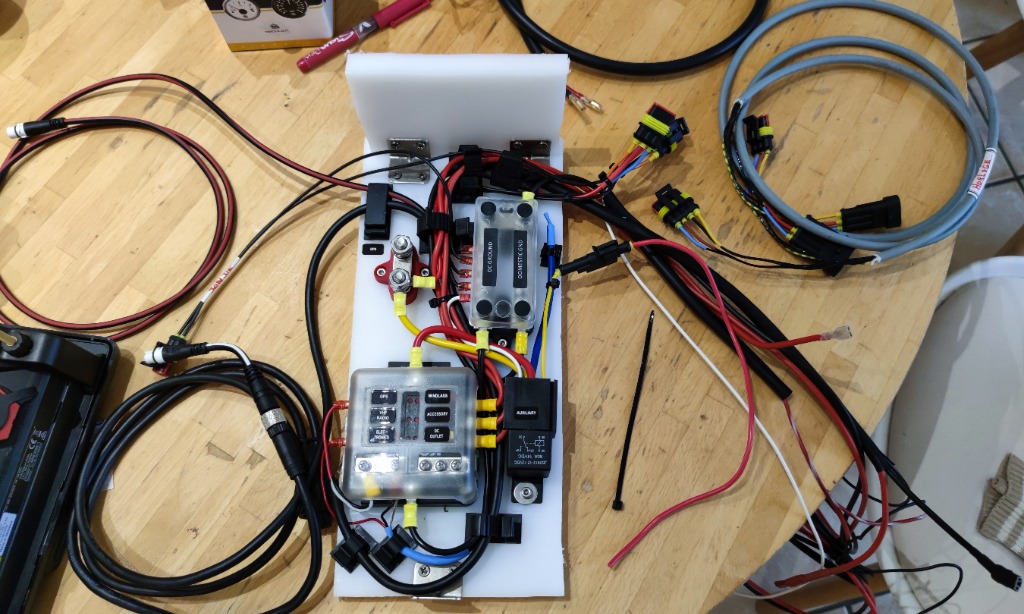

Préparation du tableau electrique de la console et des faisceaux au chaud dans la cuisine

Tout ce que je peux faire confortablement assis sur une chaise sans avoir me contorsionner dans le bateau, je le fais

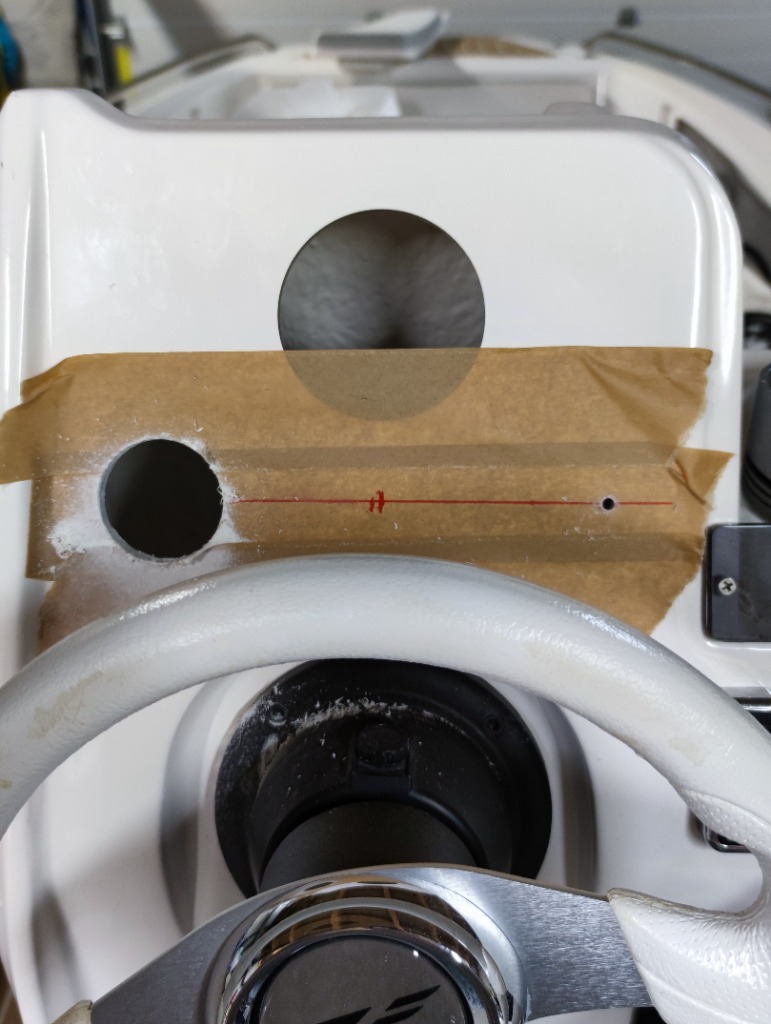

Préparation des découpes pour la jauge du réservoir d'eau, l'horloge et les chargeurs USB

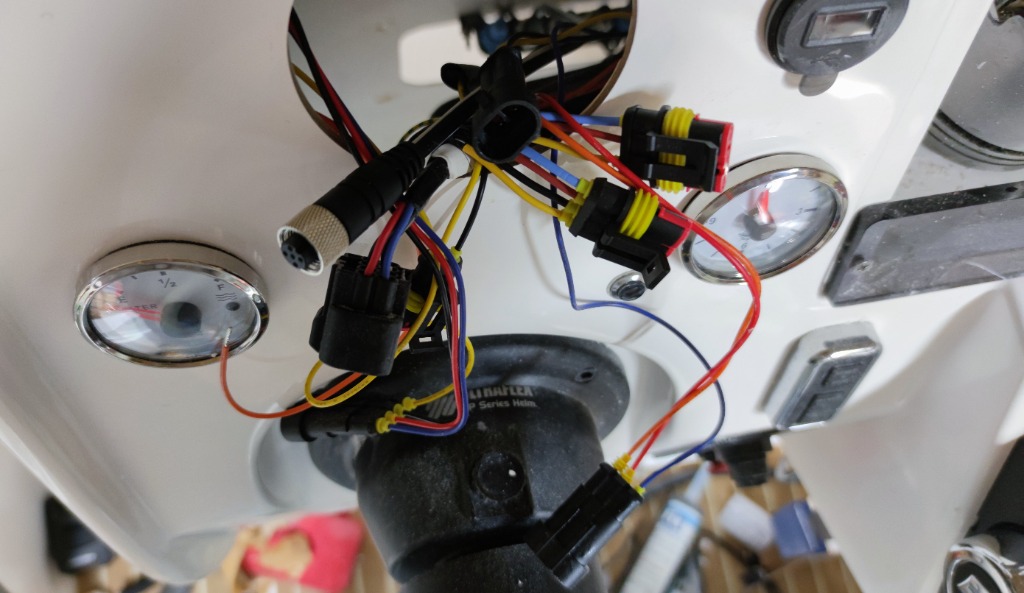

Il n'y a plus qu'a passer le faisceau précablé et à brancher les petites prises assemblées avec amour, et en oubliant pas de connecter au réseau NMEA 2000 la gauge Suzuki.

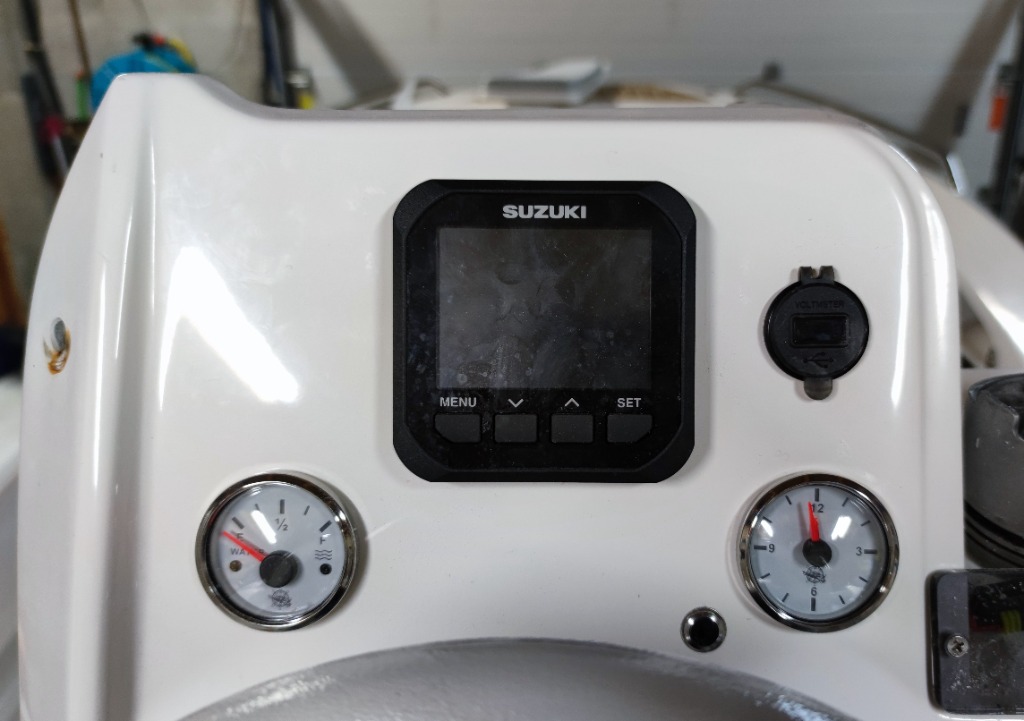

Le coté pilote est fini

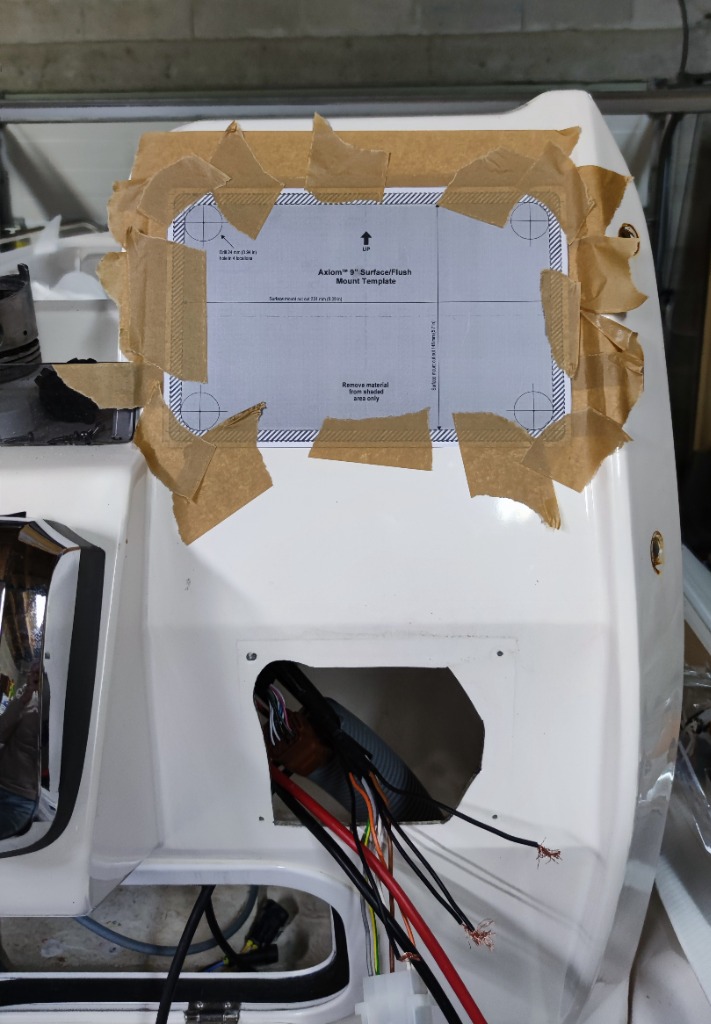

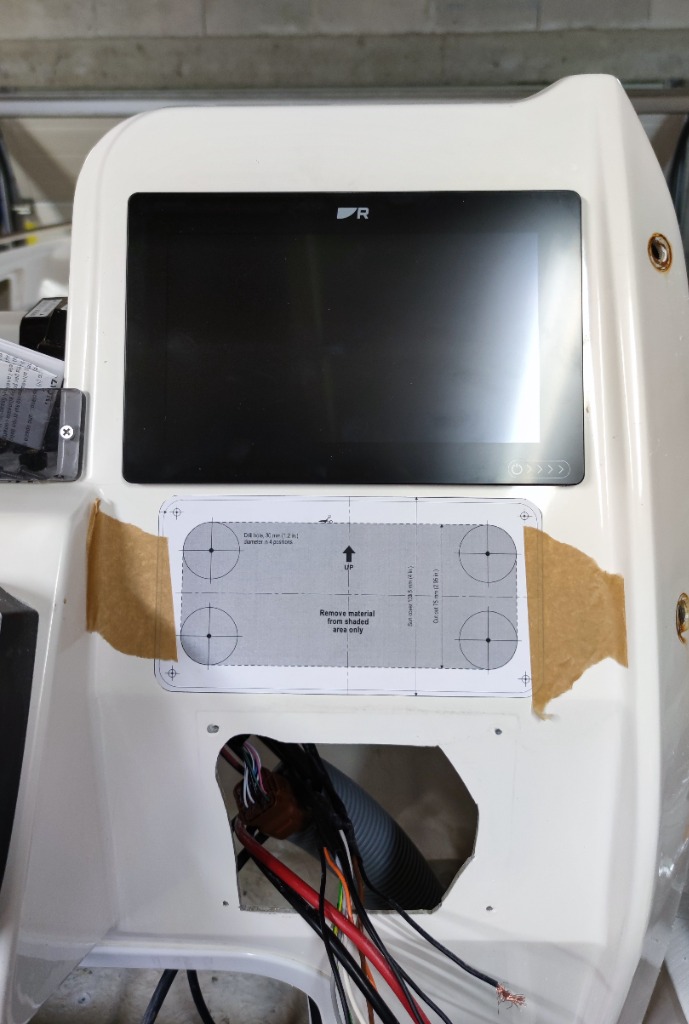

Positionnement du gabarit de découpe pour l'Axiom+ 9. J'aurais préféré le mettre à gauche, face au volant, mais la gauge Suzuki a été installé trop haut, et je n'aurai pas pu masquer sa découpe avec le GPS car je n'aurai pas eu assez de profondeur dans la console vu la hauteur de montage.

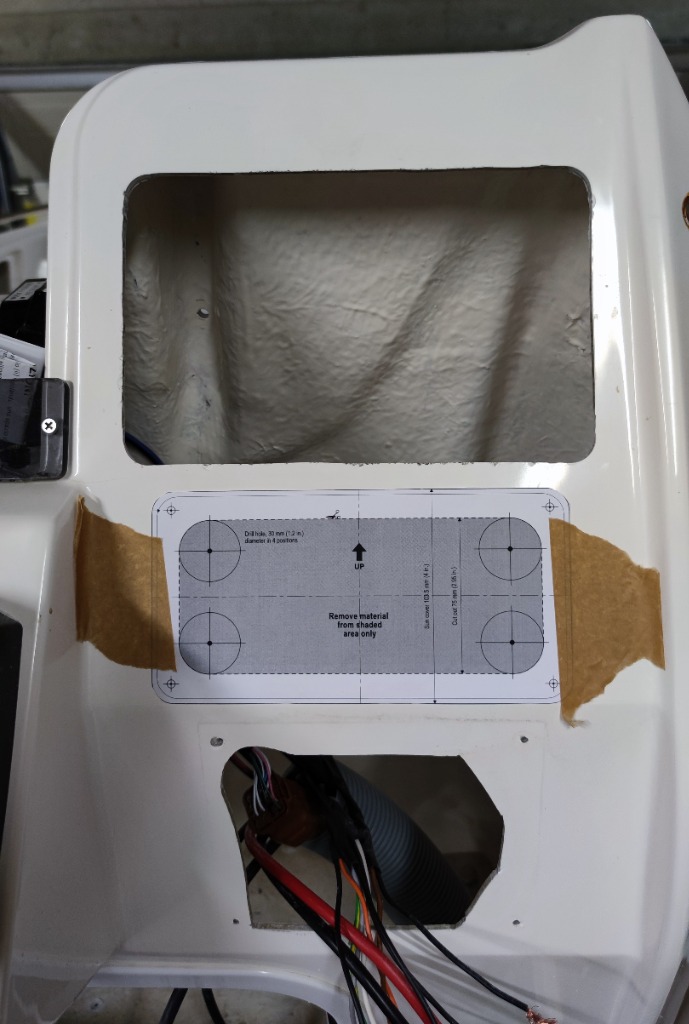

Découpe terminée. Positionnement du gabarit de la future VHF (Ray73)


On vérifie que le GPS rentre bien et surtout que je peux encore glisser à l'arrière les brides de fixcation....ouf, ça passe à 5mm prêt en profondeur !

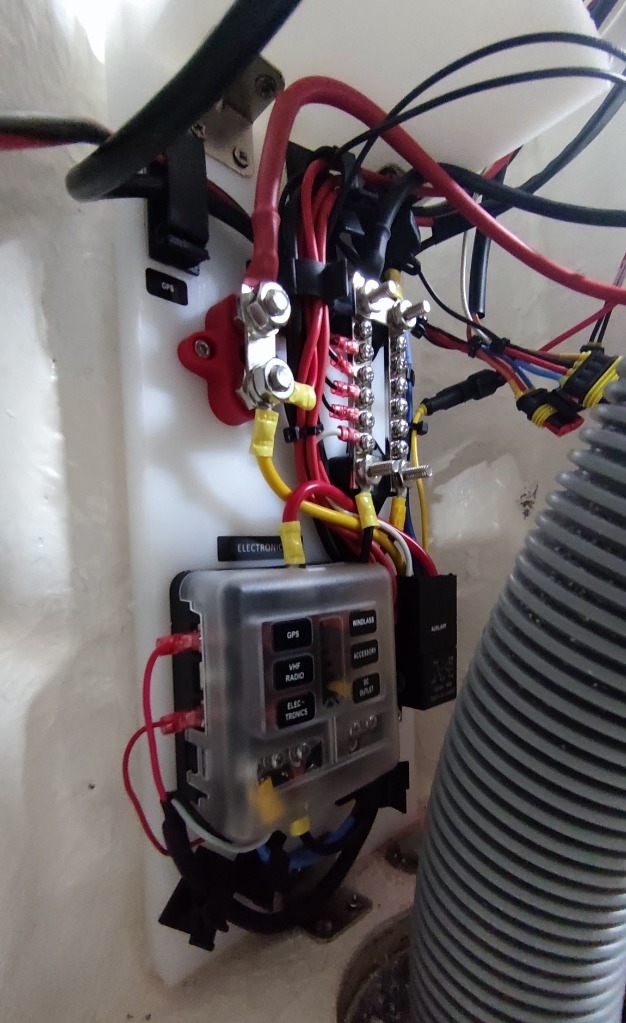

Mise en place du tableau elec de la console, avec le relais qui commandera l'alim des instruments et du réseau NMEA 2000.


Reprise et modification du cablage du panneau d'origine...


C'est tou pour le weekend.....

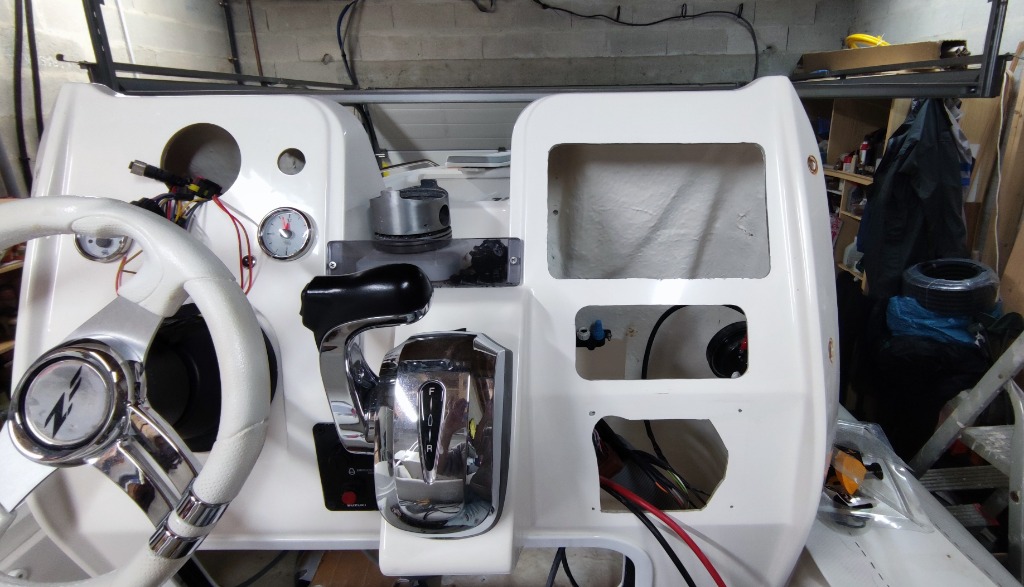

Les découpes sont terminés. Il ne reste pas grand chose en fibre entre les 2 instruments. Pensez vous que cela craigne ?

Tu sais bien que non, Captain.
Il n’y a qu’à regarder l’epaisseur de la couche de fibre de verre

C’est tout de meme dommage que ton 59 ne soit pas équipé de l’extension verticale de la console qui t’aurait permis d’encastrer ton GPS en face du pilote

La console étant vraiment très mince sur le 59, je pense que cela ne doit pas être possible. Elle se termine en pointe, ne faisant que moins de 5cm d'épaisseur à l'horizontale hors tout.
D'ailleurs, il a fallu que je positionne le GPS pas mal vers le bas pour qu'il y ait la profondeur nécessaire à son montage.
A cette hauteur, il aurait été devant le volant en position assise.

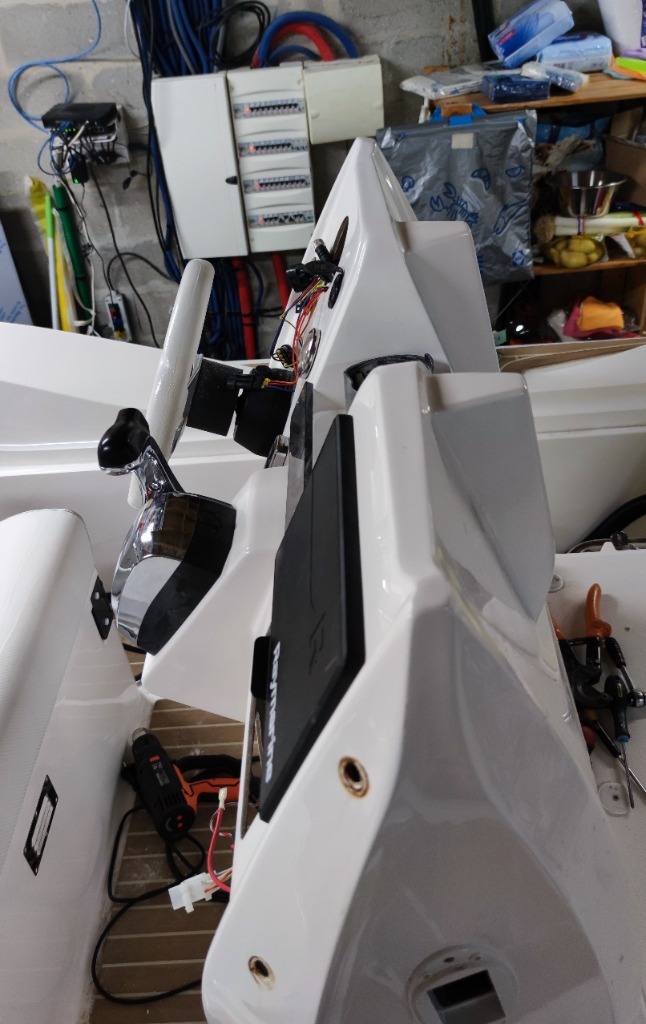

Je prendrai une photo de profil de la console pour montrer qu'une rehaussé ne me paraissait pas jouable

Tu as totalement raison et je savais cela.
Ce que je voulais dire est qu’il est dommage que Formenti n’ait pas installé cette extension sur ce modele ...

Ce genre de réhausse nécessite une console qui a une bonne épaisseur. Mais celle du 59 à la ligne d'un mannequin sous-alimenté



Paroi très verticales et très mince, donc je ne vois pas comment cela aurait été possible, sauf à être très disgracieux

Cette console est aussi joli que peu pratique Mais sa finesse m'a tapé dans l'oeil depuis le départ.....aujourd'hui j'en paie les inconvénients

La console du 59 permet d’optimiser l’espace à bord. C’est plutôt bien pensé et dessiné.

Le gps de côté n’est pas vraiment un problème et même un avantage en navigation de nuit où la source lumineuse gêne la vision. Le fait qu’il soit décalé permet de le laisser actif ce qui est vraiment très utile dans l’obscurité et de conserver une veille visuelle correcte.

Bravo pour tes aménagements.

Mais je suis étonné qu’un bateaux dit haut de gamme ait si peu d’équipements de série.

Je préfère équiper moi-même que de prendre des options au cout prohibitif. Et j'aime bien faire les choses pour savoir comment elle sont faites. Cela facilite l'entretien et le dépannage

Salut Artmaniaq

Les gens d’aujourd’hui sont tellement compliqués qu’il n’est pratiquement plus possible de presenter un modele d’équipement « standard »

Chacun veut quelque chose de different de son voisin au niveau du moteur, du GPS, du sondeur, de la VHF, des feux et phares, des sieges et des coussins et de tous les équipements en géneral

Il est certain que le package d’origine est bien moins cher mais quand on peut se payer des modeles a plus de 50000 € on en est plus a quelques billets près pour se distinguer du copain

Comment cela je suis compliqué ? A peine . Mais promis, je me soigne

Et pour la première fois, j'ai fait le schéma de câblage au propre, comme cela je n'aurai pas à m'insulter moi-même quand il y aura un souci dans 5 ans

cela a bugé....

edit : j'ai du mal avec mes posts

écrit:

Je préfère équiper moi-même que de prendre des options au cout prohibitif. Et j'aime bien faire les choses pour savoir comment elle sont faites. Cela facilite l'entretien et le dépannage

Tres bonne philosophie

Tres beau boulot tres beau montage
on voit que tu prends soin de ta monture
Juste un truc je n'aurais pas monté un Cetek mais plutôt un chargeur d'une marque marine (j'aime bien les Cetek j'en ai 2 à la maison pour le garage depuis des années et je ne changerais pas )
Je ne suis pas sur que le milieu marin ????? lui soit favorable mais je peux me tromper !!!
Sinon t'as bien eu raison de mettre un Axiom 9 tres bonne taille j'ai une 7 c'est un peu petit mais je compense en le connectant à ma tablette de 12.9 (mais j'ai une cabine ce qui n'est pas ton cas)

Super ce schéma ! Beau boulot bravo

Merci pour vos commentaires.

F3d74, j'ai opté pour ce CTEK, car il est vendu en tant que chargeur type "marine' et pour milieu rude.
Je verrai a l'usage si les dires du fabriquant sont exacts.

www.cte www.ctek.com/fr/chargeur-de-batteries-12v-24v/m100-eu
