SUJET :

Installation guindeau électrique 25 Avr 2022 20:52 #690616

Bonsoir à tous
j aurais aimer installer un guindeau électrique sur mon 6m40
est ce possible ?
combien de watt faut il ?
quelq un à déjà fait cela ?
merci pour les infos?
bonne soirée

Connexion ou Créer un compte pour participer à la conversation.

Dernière édition: par wiffie33.

Installation guindeau électrique 25 Avr 2022 22:09 #690617

Prépare déjà du câble de Ø 70 mm2 et une batterie........
Sur le catalogue AD, tu trouveras la "courbe" des intensités à prévoir.....
amzn.to/3xSTNxl
Ça se fait, mais ça ne se bricole pas. Prévois aussi une pince à sertir les cosses de ce diamètre

Aningoul 99 TN

Connexion ou Créer un compte pour participer à la conversation.

Dernière édition: par jmpneuboat.

Installation guindeau électrique 25 Avr 2022 22:14 #690618

La section des câbles dépend surtout de la distance entre batterie(s) et guindeau consommateur.
Aningoul 99 TN

Connexion ou Créer un compte pour participer à la conversation.

Installation guindeau électrique 25 Avr 2022 23:36 #690621

Je viens de changer le mien remplacement d'un 700 w par un   1000 w
Bien sur chose importante le câblage avec le fusible qu'il faut (c'est du gros au mini 35 ...70 mm là je laisse a l'auteur le choix de son propos .....
Perso d'origine sur mon bateau le constructeur a  mis du 35 de mémoire  )
Un coupe circuit sur le circuit (entre batterie et guindeau)
Une batterie dédié c'est mieux mais pas obligatoire (cela T'OBLIGE à etre certain d'utiliser ton guideau moteur en marche )
Le top du top de l'installation c'est d'avoir une sécurité qui empêche le guideau de fonctionner moteur arrêté (mais ce n'est pas une obligation le reste oui)

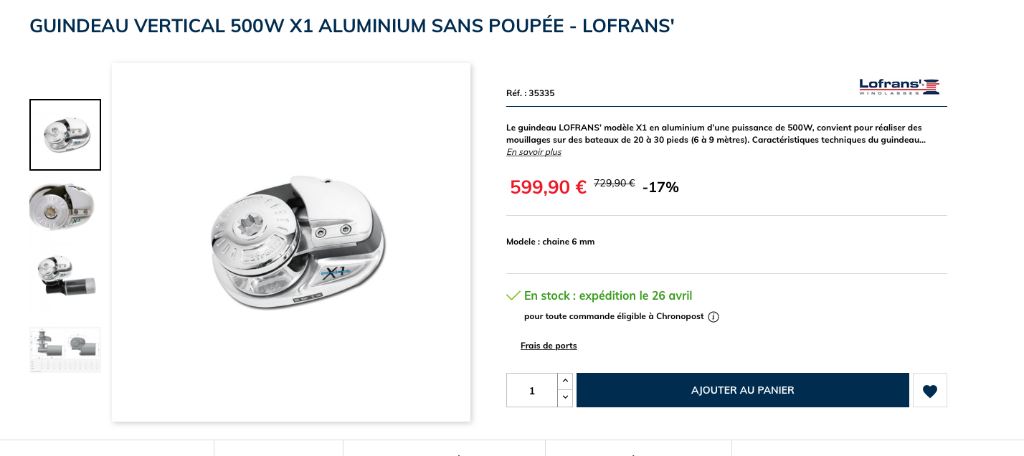

Pour ton mouillage  tu peux partir sur du 500 w (avec une chaine de 6 ..30 metres  de chaine (voir un cablot en plus )  et une ancre de 6/8 kgs maxi pas la peine de mettre plus lourd  )

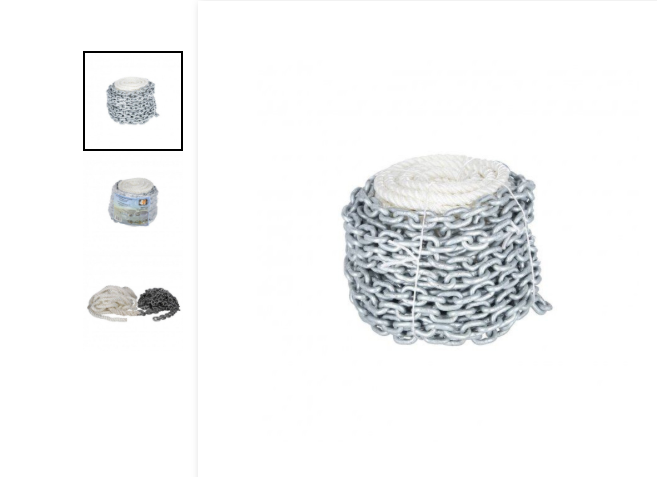

Ou un kit de 30 metres de cablot  et 20  metres de chaine

Dans ce style amzn.to/3kyUBzT




Attention a la place que prend le moteur dans ta baille à mouillage
Je viens de monter celui ci (moi c'est le X2  en 1000 w )
il prend en compte le cablot et la chaine
Tres facile a installé

amzn.to/3kyUBzT

Pièces jointes :

Connexion ou Créer un compte pour participer à la conversation.

Dernière édition: par jmpneuboat.

Installation guindeau électrique 26 Avr 2022 10:03 #690622

Merci pour vos réponses
c est pas la partie électrique qui m inquiète
c est plus l installation du guindeau car je n ai jamais vu de près comment cela était fait, fixer etc
j ai lu qu il fallait qu il soit installer à 1metre du davier etc
sauf que sur mon bateau ça me parais compliqué……

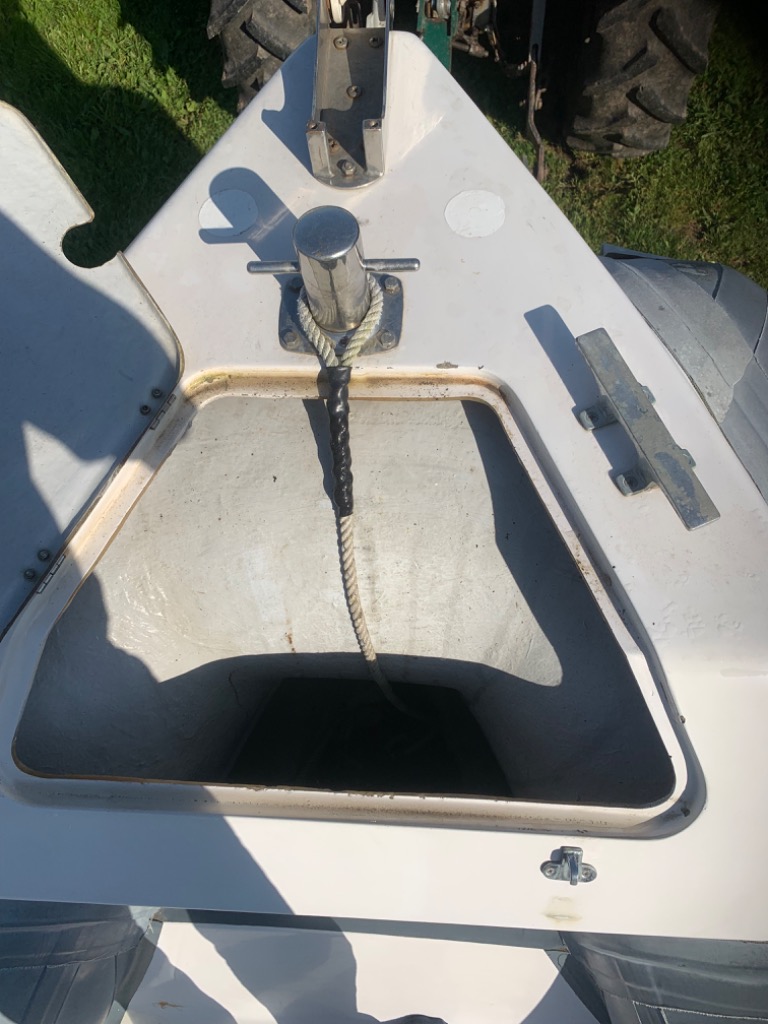

Voilà des photos pour vous rendre compte du peut de place …..

merci à tous
Pièces jointes :

Connexion ou Créer un compte pour participer à la conversation.

Dernière édition: par wiffie33.

Installation guindeau électrique 26 Avr 2022 11:53 #690623

C'est pas les bonnes photos lol
qu'as tu sous ton taquet ?
Puisque c'est a la place du taquet que tu vas mettre ton guideau

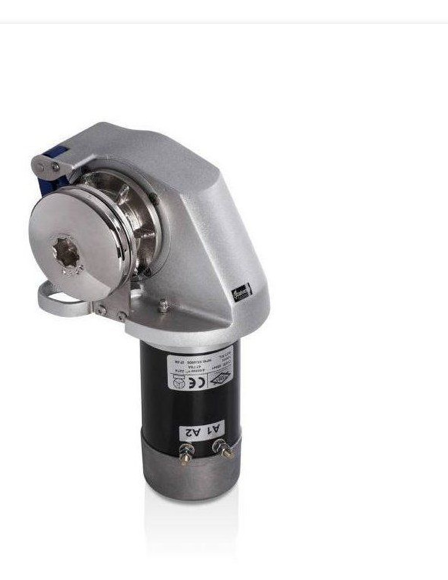

c'est certainement ce genre de guideau qu'il va te falloir (moteur vertical ) le X1 (l' exemple) que j'ai mis a un moteur horizontal
amzn.to/3kyUBzT



Quelle place as tu sous le taquet (droite /gauche /profondeur /hauteur)


amzn.to/3kyUBzT


Pièces jointes :

Connexion ou Créer un compte pour participer à la conversation.

Dernière édition: par jmpneuboat.

Installation guindeau électrique 26 Avr 2022 12:03 #690624




En regardant ta photo il semble que ..entre le haut du ''boudin '' et le taquet il n'y ai pas de place ?? on ne se rend pas bien compte de la hauteur (finalement c'est peut etre un guideau avec un moteur horizontal )
C'est là ton soucis
Ou alors tu condames une partie du capot du coffre (en coupant et en modifiant la trappe )

1 metre du davier !!! sur mon capelli il était bien plus prêt que cela
Sur le J B de mon pote Philou il est dans les 50 cms du davier et aucun soucis depuis des années
Pièces jointes :

Connexion ou Créer un compte pour participer à la conversation.

Dernière édition: par f3d73.

Installation guindeau électrique 26 Avr 2022 12:24 #690625

Heu....
perso, je l'instalerais à la place de la bite et utiliserais les taquets pour le mouillage courant.
Si pb de profondeur, moteur horizontal ou rehausse du montage davier + guide-chaine, sans necessairement intervenir sur la baille.

Connexion ou Créer un compte pour participer à la conversation.

Installation guindeau électrique 26 Avr 2022 14:40 #690628

Je me répète
=1.2emLa section des câbles dépend surtout de la distance entre batterie(s) et guindeau consommateur
Pour un 500 w à 6 mètres, je confirme: # 70 mm2
(Catalogue AD, page 200)
S"il y a une batterie dans le coffre avant, c'est évidemment moins.
Je reconnais par ailleurs que le même calcul pour mon treuil remorque "exige" # du 50 mm2: en fait, ça marche très bien avec du 25 ! et moteur voiture arrêté
<Où est donc, La vérité ? <;( Enrico Macias)istributeur) en mètre linéaire. Température ambiante pour utilisation permanente max : 30°C.
 Tension :     Chute de tension maxi : 3 %  Section du câble :     Intensité : Amp    suivant vos paramètres :
Tension = 12 Volts
Intensité = 41 Amp
Section = 50 mm²
Distance maxi entre source et consommateur(s) : 10,45 ml (*)
Ce calcul est basé sur la valeur de résistivité du cuivre : 1,75 10-8 Ω x m.

Un site précieux
amzn.to/3kyUBzT
www.techboat.com/lesdossiers/elec001.asp...ns+Electriques+N%B01
Aningoul 99 TN

Connexion ou Créer un compte pour participer à la conversation.

Dernière édition: par jmpneuboat.

Installation guindeau électrique 26 Avr 2022 16:01 #690629

Vérifie bien ton tableau sur AD , je trouve plutôt 35mm2 ;

Connexion ou Créer un compte pour participer à la conversation.

Installation guindeau électrique 26 Avr 2022 17:28 #690633

Pour quel ampérage de treuil? et à quelle distance de la batterie ? en plus, il faut compter l'aller ET le retour !
Aningoul 99 TN

Connexion ou Créer un compte pour participer à la conversation.

Dernière édition: par aningoul34.

Installation guindeau électrique 26 Avr 2022 19:05 #690639

J en suis pas encore au branchement électrique lol
de la place dessous c est mort   ( voir photo)
en effet en enlevant le taquet ça me libère de la place
par contre je suis presque coller au davier :( je ne sais pas si cela est grave )????
donc à mon avis il reste plus que celui qui est à l horizontal ( j espère que c est bien étanche car il va souvent prendre l eau)
apres 2 eme souci j ai 25 mètres de bout et 10m de chaînes ( que faut il prendre au niveau de la poulie ?)
pour un 6m40 vous me confimez que 500w suffise ?

merci à tous
Pièces jointes :

Connexion ou Créer un compte pour participer à la conversation.

Installation guindeau électrique 26 Avr 2022 19:37 #690640

Ma propal :
Tu mets les charnieres de la baille coté cockpit
Tu fixes le moteur sur le capot de baille
Tu "coffres" le moteur.
Et roule.
Les utilisateur(s) suivant ont remercié: f3d73

Connexion ou Créer un compte pour participer à la conversation.

Installation guindeau électrique 26 Avr 2022 20:39 #690641

Ma propal :
Tu mets les charnieres de la baille coté cockpit
Tu fixes le moteur sur le capot de baille
Tu "coffres" le moteur.
Et roule.


je vais encore passer pour un couillon mais c est quoi la baille? ( le coffre ou est rangé l la chaîne cordage etc?
ça va pas m arracher le coffre si je met le moteur dessus ?
car les charniers ne sont pas grosse et l épaisseur de fibre du capot n est pas épaisse

ou sinon j ai rien compris à ce que tu a voulu m expliquer lol




Connexion ou Créer un compte pour participer à la conversation.

Dernière édition: par wiffie33.

Installation guindeau électrique 26 Avr 2022 21:25 #690642

Non. Tu as bien compris.
Mais on n'est pas sur un Tanker, et tu peux renforcer les appuis.
Si les charnières sont cheap, tu achètes de vrais charnières et les boulons qui vont avec.
Si le guindeau est dans l'axe, l'effort est pris sur les charnières, pas sur le capot.
Et en olus il y a appluis sur la goutiere de la baille, donc ca tient.
Et encore une fois, y'a pas beaucoup de traction sur un guindeau.
Sauf à vouloir déhaler face au vent dans 3m de creux force 8....

Connexion ou Créer un compte pour participer à la conversation.

Installation guindeau électrique 26 Avr 2022 21:40 #690643

Merci donc je vais étudier tout cela car ça me botte de plus en plus …..
car contre concernant le barbotin si j en prend un à chaîne je suis obligé de mettre que de la chaîne ?

a l inverse si j en prend un lisse comment cela ce passe une fois que l on arrive à la chaîne ?

Connexion ou Créer un compte pour participer à la conversation.

Installation guindeau électrique 26 Avr 2022 22:03 #690644

UUUUUUUUUUUUUUUUUUUUUUUUUUUUUUUUUUUUUUUUUUUU!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!
demande conseil à l'Arsenal de Toulon!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!

Aningoul 99 TN

Connexion ou Créer un compte pour participer à la conversation.

Dernière édition: par aningoul34.

Installation guindeau électrique 26 Avr 2022 22:11 #690645

?????

Connexion ou Créer un compte pour participer à la conversation.

Installation guindeau électrique 27 Avr 2022 00:37 #690647

Merci donc je vais étudier tout cela car ça me botte de plus en plus …..
car contre concernant le barbotin si j en prend un à chaîne je suis obligé de mettre que de la chaîne ?

a l inverse si j en prend un lisse comment cela ce passe une fois que l on arrive à la chaîne ?

La reponse est dans ta question ;;;SI JE PREND UN BARBOTIN A CHAINE ..je suis oblige de mettre que de la chaine ........Ben oui


Si tu prend un lisse au moment ou on arrives à  la chaine ...et ben t'es dans la merde .....

DONC tu installes  un mixte ....


Avec un barbotin pour une chaine de 6 il faut un bout de 8 à 10 mm

Connexion ou Créer un compte pour participer à la conversation.

Dernière édition: par f3d73.

Installation guindeau électrique 27 Avr 2022 08:42 #690648

Merci pour les infos ;)

Connexion ou Créer un compte pour participer à la conversation.
