(pia66-13 ) Helice Suzuki DF70ATL 2016 Medline1 08 Jui 2016 20:28 #601188

Moi ont ma dit pas possible, soit analogique ou numerique
J'ai donc commandé un compteur multifonction le kit, reception du kit mais pas le cable qui vas dut compteur au boitier de commande
Reponse du vendeur Suzuki vends en option le câble 1000€ HT
J'ai donc conservé mes analogiques, acheté un interface moteuret relier l'ensemble en NMEA 2000 sur mon GPS
Mais il ya encore un probleme le cable interface a la meme fiche que la prise diag du moteur




Pièces jointes :

Connexion ou Créer un compte pour participer à la conversation.

(pia66-13 ) Helice Suzuki DF70ATL 2016 Medline1 08 Jui 2016 20:31 #601189

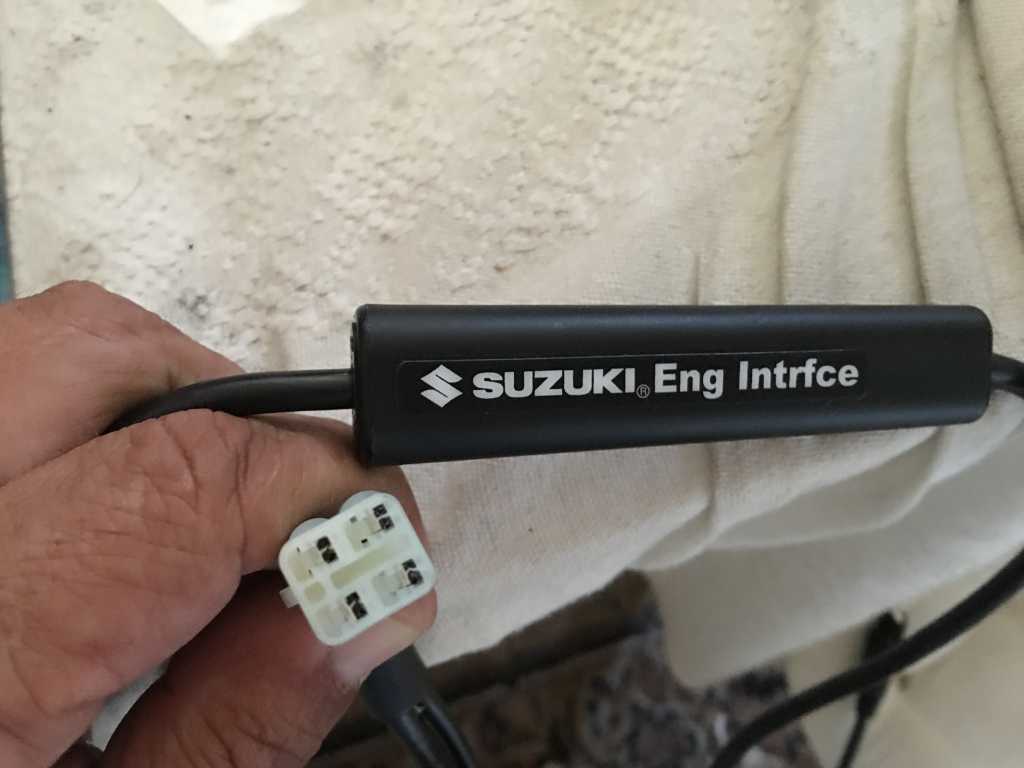

Prise interface Suzuki
Pièces jointes :

Connexion ou Créer un compte pour participer à la conversation.

(pia66-13 ) Helice Suzuki DF70ATL 2016 Medline1 08 Jui 2016 21:30 #601193

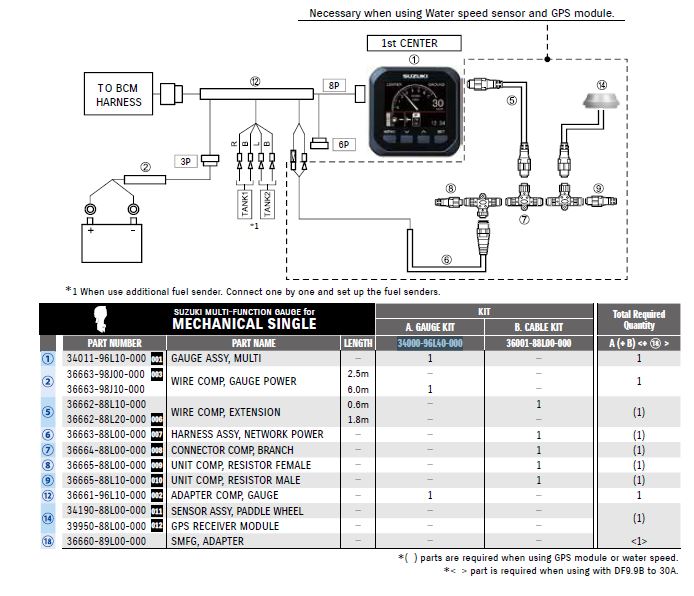

Tu as commandé le kit numérique 34000-96L40-000 ?

Mais tu n'as pas le BCM (Boat Control Module) je suppose...





Avec les commandes électroniques, ce faisceau et le module électronique BCM on est obligé de l'avoir.

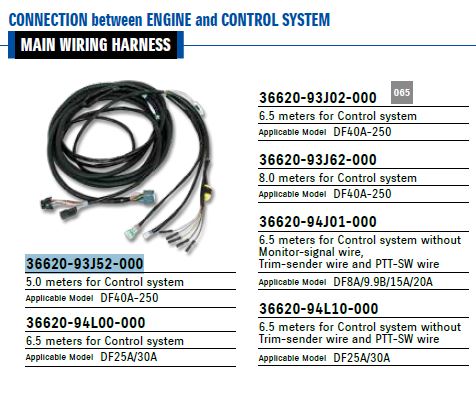

Je suppose qu'il te faut en plus l'un de ces faisceaux (selon longueur) :




Mais celui là tu dois l'avoir avec ta commande à distance.
La fiche pour connecter le 3661-96L10-000 qui est dans ton kit doit être dessus (avec un bouchon à enlever).

Concernant ton problème NMEA , d'après les infos que j'ai trouvée le module 'engine interface' doit se connecter au réseau SMIS pas sur la prise SDS.

Regarde peut-être cette discussion du forum...

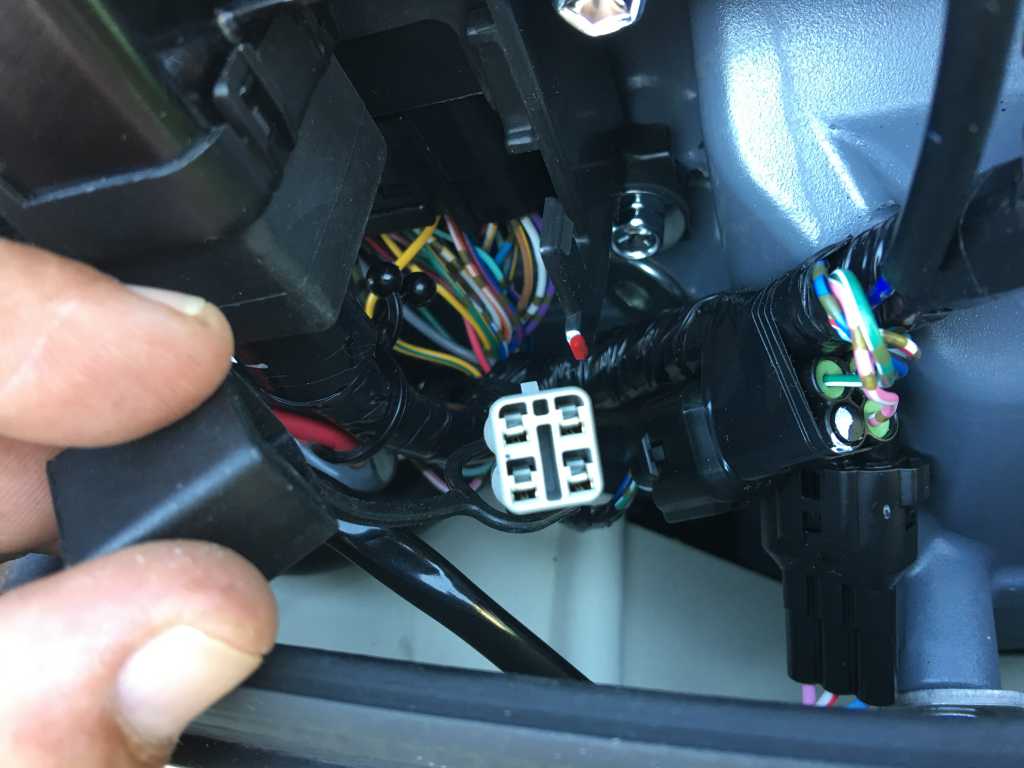

Au vu de l'une des photos, ou d' une recherche g.... tu doit avoir une prise femelle 4 points avec un bouchon quelque part dans ton moteur.
~~~Roland~~~

Pensez également à consulter : les rubriques d'aides du site...
Pièces jointes :

Connexion ou Créer un compte pour participer à la conversation.

Dernière édition: par roland.

(pia66-13 ) Helice Suzuki DF70ATL 2016 Medline1 08 Jui 2016 23:18 #601198

En faite j'ai redonné le kit multifonction a mon vendeur , Pourquoi par ce que le kit est vendu sans câble qui le câble coûte trop chere.
Donc se que j'ai fait j'ai acheté l'interface moteur qui lui se connecte sur la prise diag du moteur mais le moteur a une fiche male comme l'interface Suzuki, le vendeur au USA ma dit de commander une rallonge femelle femelle de la je part en NMEA sur mon GPS Garmin

Connexion ou Créer un compte pour participer à la conversation.

(pia66-13 ) Helice Suzuki DF70ATL 2016 Medline1 09 Jui 2016 00:45 #601199

Il te suffit de 4 bouts de fils électriques et de 8 cosses "faston" plates pour faire un adaptateur ultra simple et ainsi relier ton câble réseau à la prise diag. Il suffira d'enlever ce "bouchon" lors des visites chez lz concessionnaire pour utiliser la prise diag.
Cherches sur le forum les multiples messages qui traitent de la chose. Tu trouveras ton bonheur.

Connexion ou Créer un compte pour participer à la conversation.

(pia66-13 ) Helice Suzuki DF70ATL 2016 Medline1 09 Jui 2016 00:54 #601200

Je suis bien d'accord avec toi , mais pour faire ma rallonge femelle femelle comment savoir le câblage de mes fils la prise diag a 4 fils ma prise interface a 4 fils , je câble comment fil a fil ou dois-je croiser des fils ?

Connexion ou Créer un compte pour participer à la conversation.

(pia66-13 ) Helice Suzuki DF70ATL 2016 Medline1 09 Jui 2016 07:56 #601201

Voici le câblage du câble en question

Coté moteur ( prise SDS) -> Coté câble interface

Jaune -> bleu/rouge
gris/rouge -> rouge
Orange/jaune -> blanc
Noir -> noir

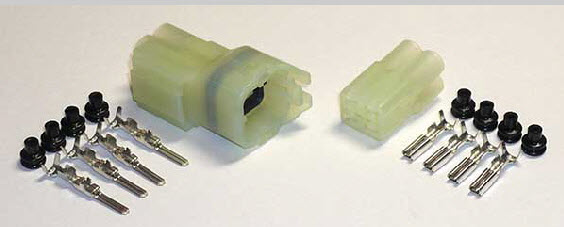

les prise sont des 4 broches étanches de chez SUMITOMO SM-HM que vous trouverez sur ebay pour moins de 5€ les deux


@+ Pia ( SUZUKI and YAMAHA Lover !!!!)
Pièces jointes :
Les utilisateur(s) suivant ont remercié: MEDLINE0812

Connexion ou Créer un compte pour participer à la conversation.

Dernière édition: par pia66-13.

(pia66-13 ) Helice Suzuki DF70ATL 2016 Medline1 09 Jui 2016 10:23 #601205

Bonjour pia66-13 est a tous,

Merci pour le câblage, je dirais sa c'est du SAV :^dB} :^dB}
Merci
PS: je suis en plein montage , bon j'ai monté ma Baystar le moteur etc... mais il y a le reste.............
Départ le 6 juillet

Connexion ou Créer un compte pour participer à la conversation.

(pia66-13 ) Helice Suzuki DF70ATL 2016 Medline1 09 Jui 2016 21:49 #601225

Bonsoir,

J'ai un sunrider 550 équipé d'un DF70 de 2010 que j'ai acheté d'occasion.

Il était initialement équipé d'une hélice en 15".

Après essai, je suis passé sur une 13.875 x 17" car je n'aimais pas d'une part le comportement trop brusque de la 15" au démarrage et d'autre part sa vitesse de pointe un peu faible. Avec la 17, à 4, on atteint 29-30 noeuds à fond. A 4000trs/mn, on est à 20 noeuds ce qui me convient comme vitesse de croisière.
Bombard Sunrider 550
Suzuki DF70 ATL

Connexion ou Créer un compte pour participer à la conversation.

(pia66-13 ) Helice Suzuki DF70ATL 2016 Medline1 09 Jui 2016 23:14 #601228

Et bien tu vois pia à fait le boulot et maintenant on sait même ou trouver les connecteurs.
Moi j'avais utilisé la méthode "fond du garage" quasi gratuite, Mais pour 5 euros, la prochaine fois, j'en fait venir, ça fais plus pro .

Connexion ou Créer un compte pour participer à la conversation.

(pia66-13 ) Helice Suzuki DF70ATL 2016 Medline1 10 Jui 2016 03:37 #601230

Oui mais a 4000trs/mn c'est pas le régime maxi du moteur il manque quand même 2000trs/mn,
Pour moi avec un Tohatsu 60cv a 3 chargé comme une mule je prenais 33 nœuds a 5800trs/mn avec un 15 pouces mon moteur été sur sa plage de régime moteur donné constructeur, avec un Medline1

Connexion ou Créer un compte pour participer à la conversation.

(pia66-13 ) Helice Suzuki DF70ATL 2016 Medline1 10 Jui 2016 07:09 #601233

Bonjour,

Je n'ai pas dit qu'à fond j'étais à 4000 trs/mn, à fond je suis autour de 5400-5500 trs/min, ce qui est dans la plage de fonctionnement donnée par Suzuki à savoir 5000-6000 trs/mn.
Bombard Sunrider 550
Suzuki DF70 ATL

Connexion ou Créer un compte pour participer à la conversation.

(pia66-13 ) Helice Suzuki DF70ATL 2016 Medline1 10 Jui 2016 19:23 #601262

Bonjour pia66-13, est a tous

J'ai pas les même couleur au niveau du connecteur SDS coté moteur que tu me donne

Si tu regarde les couleurs de ma prise sont
Noir, jaune, noir vert , orange jaune
Je branche quoi avec qui ?
Merci

Connexion ou Créer un compte pour participer à la conversation.

(pia66-13 ) Helice Suzuki DF70ATL 2016 Medline1 11 Jui 2016 07:04 #601277

Rapidement juste avant de partir sur l'eau...je viens de regarder dans mes notes.

quand tu as le connecteur SDS du moteur face à toi avec le détrompeur en haut.

la première broche en haut a gauche est Orange/( jaune)
la deuxième broche en haut est jaune
la premeiere en bas est noir
la deuxième en bas est gris /rouge

je vais essayer de vérifier aujourd’hui....
@+ Pia ( SUZUKI and YAMAHA Lover !!!!)
Les utilisateur(s) suivant ont remercié: MEDLINE0812

Connexion ou Créer un compte pour participer à la conversation.

(pia66-13 ) Helice Suzuki DF70ATL 2016 Medline1 11 Jui 2016 07:24 #601279

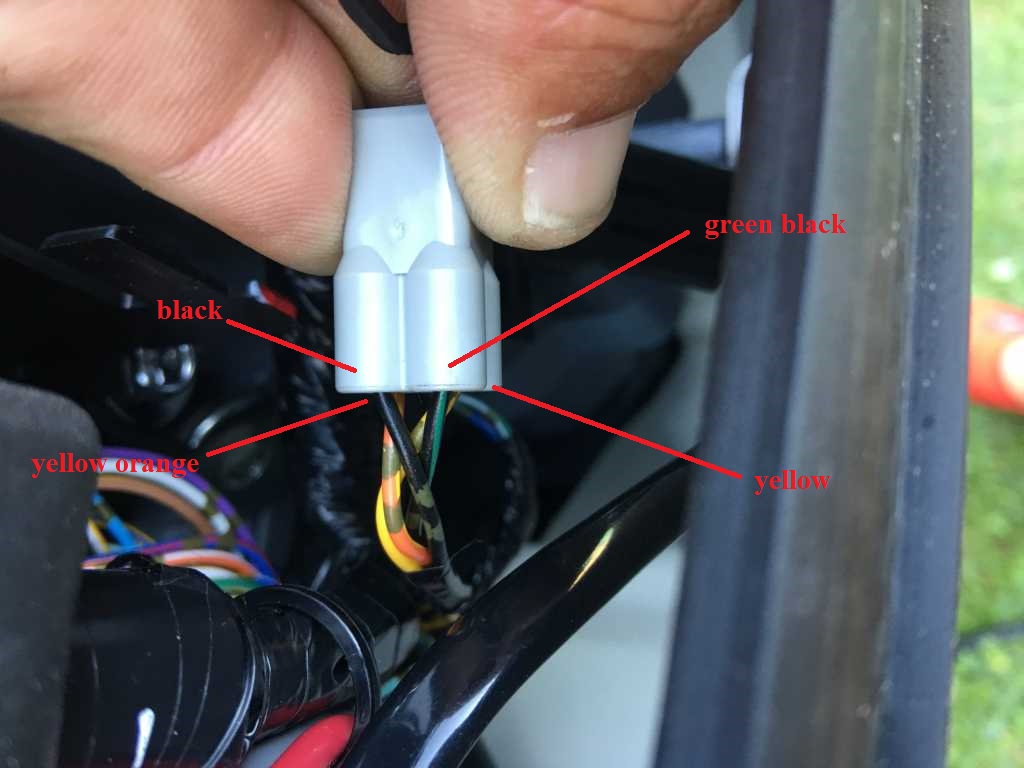

Je te remercie d'avance ,voila comment est mon connecteur mais je n'ai pas de gris / rouge
Pièces jointes :

Connexion ou Créer un compte pour participer à la conversation.

(pia66-13 ) Helice Suzuki DF70ATL 2016 Medline1 11 Jui 2016 07:44 #601280

Le gris rouge et chez toi le noir vert ....deuxième en bas à droite
@+ Pia ( SUZUKI and YAMAHA Lover !!!!)

Connexion ou Créer un compte pour participer à la conversation.

(pia66-13 ) Helice Suzuki DF70ATL 2016 Medline1 11 Jui 2016 07:47 #601281

C'est sa en bas a droit, détrompeur en haut vue de face
Et attends je viens de commander un diag pour mon moteur est sur la prise il y a que 3 fils !!! je deviens dingue !!!

Connexion ou Créer un compte pour participer à la conversation.

Dernière édition: par MEDLINE0812.

(pia66-13 ) Helice Suzuki DF70ATL 2016 Medline1 11 Jui 2016 08:02 #601282

C est normal 3 fils pour le diag
@+ Pia ( SUZUKI and YAMAHA Lover !!!!)

Connexion ou Créer un compte pour participer à la conversation.

(pia66-13 ) Helice Suzuki DF70ATL 2016 Medline1 11 Jui 2016 08:10 #601283

Bon déjà sa me rassure , mais pour le reste j'ai pas de bol :sick:

Connexion ou Créer un compte pour participer à la conversation.

(pia66-13 ) Helice Suzuki DF70ATL 2016 Medline1 11 Jui 2016 09:27 #601290

Ou alors je remplace mon connecteur Suzuki engin interface par un connecteur femelle ?
