SUJET :

Bonjour,
Mon Centaure a un défaut, la découpe du tableau arrière lui fait embarquer de l'eau à la coupure des gaz, ou en navigation lente par mer arrière, ce qui le transforme en piscine et remplit le fond de coque.
J'ai la possibilité de monter une extension sur mon moteur, ce qui le ferait passer en arbre UL. Mais je ne sais pas comment procéder pour rehausser le tableau.
J'ai de la tole inox de 4mm, du contreplaqué marine et je me debrouille en stratification...
Des idées, et si possible des photos sont les bienvenues.
Merci

Il faut que tu doubles le tableau par un tableau plus haut, qui fasse une cinquantaine de mm d'épaisseur là où tu vas accrocher le moteur - ailleurs il peut être mince.
Pas nécessairement sur toute la hauteur, juste où c'est utile.

Matériau CTP stratifié, mat + 2xroving + mat, et tu fixes ça par des boulons inox.

Selon la taille de ton boat, pense que ça va peser pas mal de lgs !

Merci jcjcat,

je pensais mortaiser les cotés de l'échancrure, y encastrer du contreplaqué scellé à l'époxy ou polyester, stratifier le tout en reprenant sur la stratification actuelle de 10/15 cm, puis, y boulonner (ou tirefonds) une plaque d'inox qui déborde de la chaise moteur de 5 cm.
Je me complique la tache inutilement ?

Bonjour !!

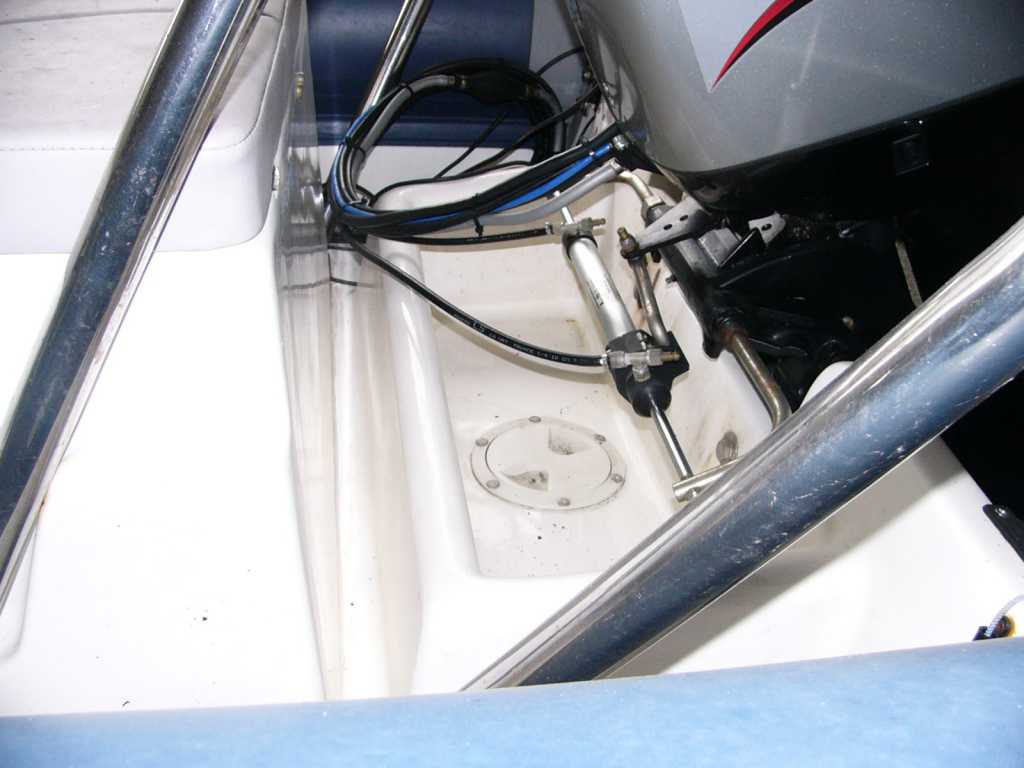

Sur un modele de Narwhal il y a de serie une sorte de réceptacle fixé au niveau de l'échancrure..(a l'interieur)
Il est dans le catalogue Narwhal sous ref : BDRA bac anti- retour d'eau
DIM: 13cmx36cmx90cm (pxlxL)
Avant de rehausser le tableau je tenterai plutot la pose de ce genre d'accessoire...

Bonjour.
Avant de commencer à se lancer dans des transformations structurelles je pense qu'il faut simplement faire un "rabat" horizontal sur le tableau AR de part et d'autre du moteur.
Certain SR sont déjà équipés d'origine de ce genre de déflecteur pour vague de sillage comme si je me souviens bien des Bombard, Zodiac....
Faire attention qd même quand on réhausse un tableau AR, l'équerrage doit être modifié, mais aussi vous modifiez le "levier mécanique" réalisé par le poids du moteur sur ce même tableau....donc risque de le voir partir au fond de l'eau

Bonjour

Je suis de l'avis d'Ulyse29,les vieux centaure (la génération avant le tient) avaient ce système de bac au niveau de la découpe du tableau arrière.Il t'a fallu 4 ans avant de te pencher sur cette modif?

Bonjour,

Comme l'a dit jcjcat - Réhausse du tableau sur mon fond souple pour pouvoir y mettre un arbre long.
2 planches en multipli de 15 mm ( une de chaque coté du tableau le tout boulonné.


Johnny, tu as un fond souple, donc puissance limitée, et pourtant tu as rajouté 2xCTP15, plus un morceau entre les 2, ça fait pas mal de matière même si c'est assez léger.

Sur un Centaure, c'est insuffisant, il faut un sandwich CTP enrobé de quelques couches de fibre de verre.

Lilox, la plaque inox est inutile, ajoute seulement une plaque ou 2 grosses rondelles épaisses sous les boulons du haut.
En ce qui concerne la solidité du tableau, pas de souci qu'il se barre, Centaure les fait à la longueur demandée - si on commande évidemment - donc s'il est en L aucun pb pour un XL !

Juste un détail qui peut avoir son importance ... le fait de placer la tête motrice plus haut déplace le barycentre et risque d'accentuer l'arrivée du roulis rapide - perso j'hésiterais !

Ca fait quelques années que je veux me pencher sur le problème;
J'y pense en mer, et à terre, j'ai autre chose à faire ...et je reporte.
Ca me paraît effectivement peu judicieux compte tenu du relèvement de la tête motrice, et donc du point le plus lourd du moteur.
Je vais le laisser en l'état, et réfléchir à autre chose

bonsoir johnny
pourrais tu me dire ou tu as trouvé les ridoirs qui maintiennent ton tableau.
merci

Bonjour,

Jcjcat, j'aurai pu, en effet, mettre du multipli plus fin surtout renforcé par quelques couches de mat et de roving. En fait, il ne s'agissait que de maintenir la pièce raportée sur le tableau existant.
D'accord pour le poids du moteur, c'est de la petite puissance (50 CV) et légère en poids.

Dominique, les ridoirs sont de fabrication maison, ils ont été fait par un soudeur maîtrisant bien l'inox. Ils étaient déjà sur le bateau quand je l'ai acheté.

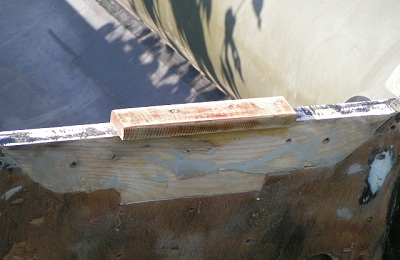

Photo de la pièce de bois au dessus du tableau
