SUJET :

 Salut  à tous !

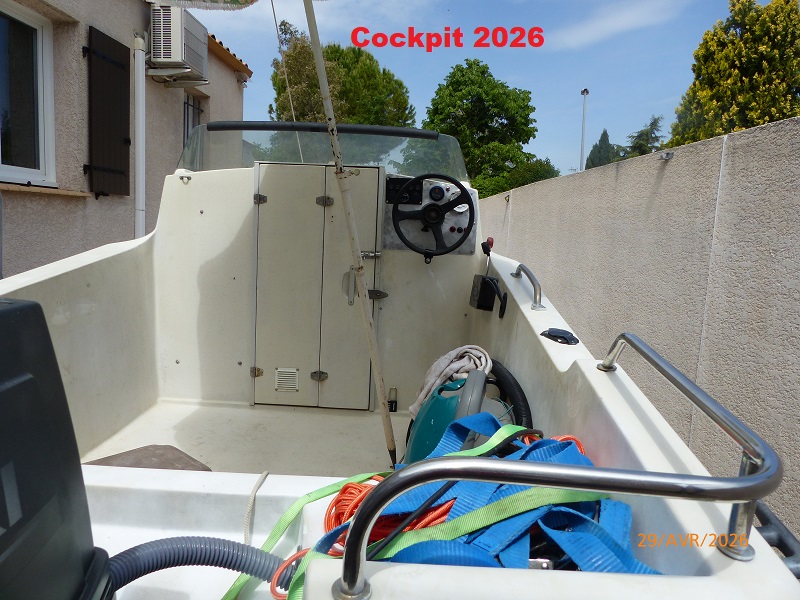

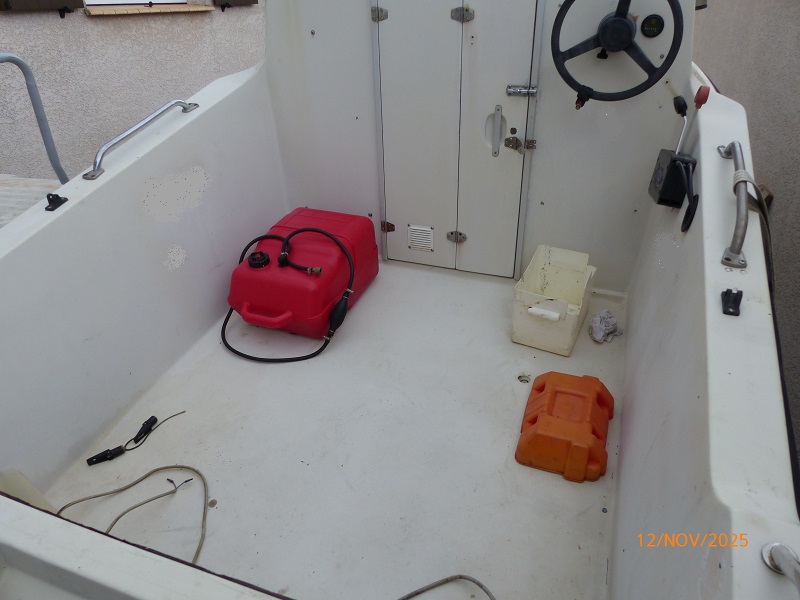

 Je suis toujours sur la restauration de mon petit "yot" !
Ca suit son cour, mais la T° extérieure et les intempéries ralentissent l'ouvrage !

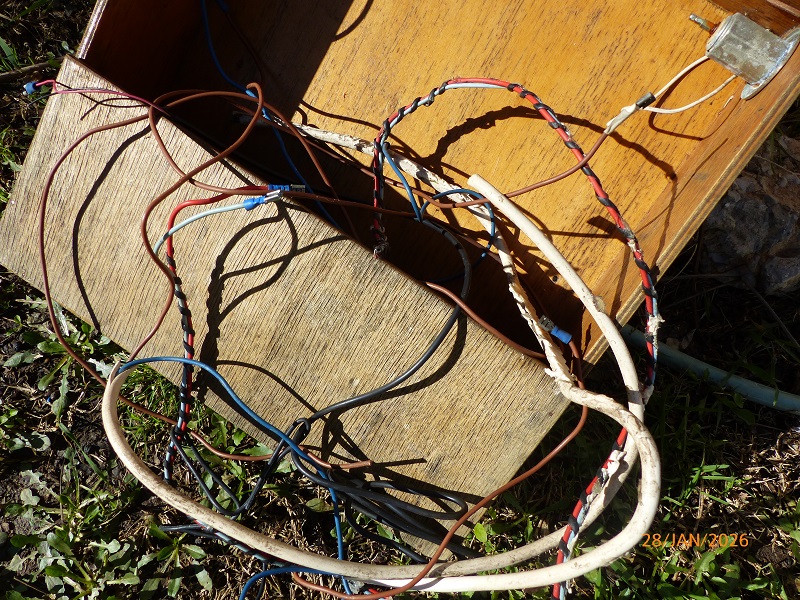

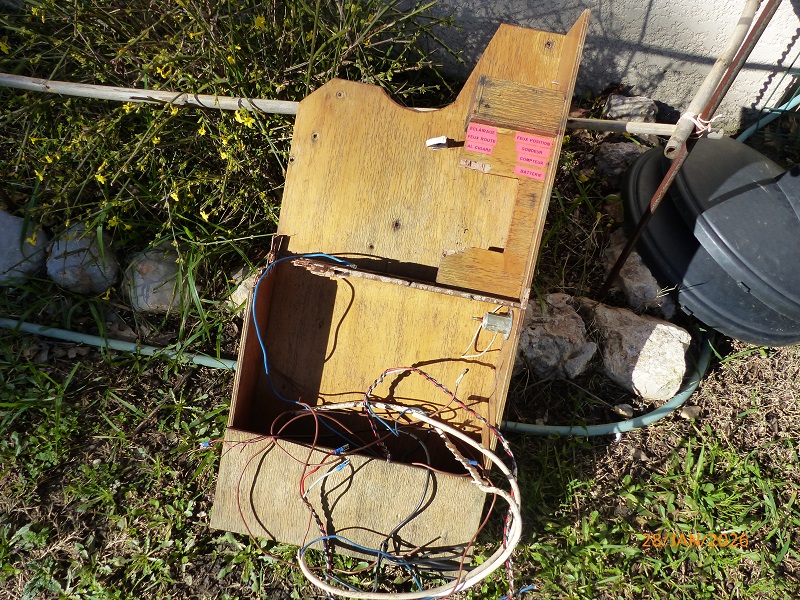

Je vais m'attaquer au circuit électrique, car l'existant est très fatigué et surement plus aux normes !

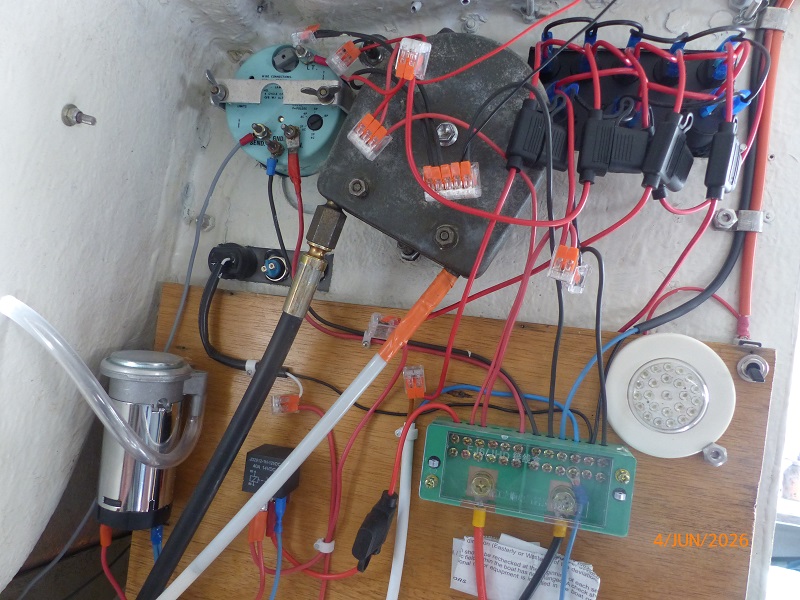

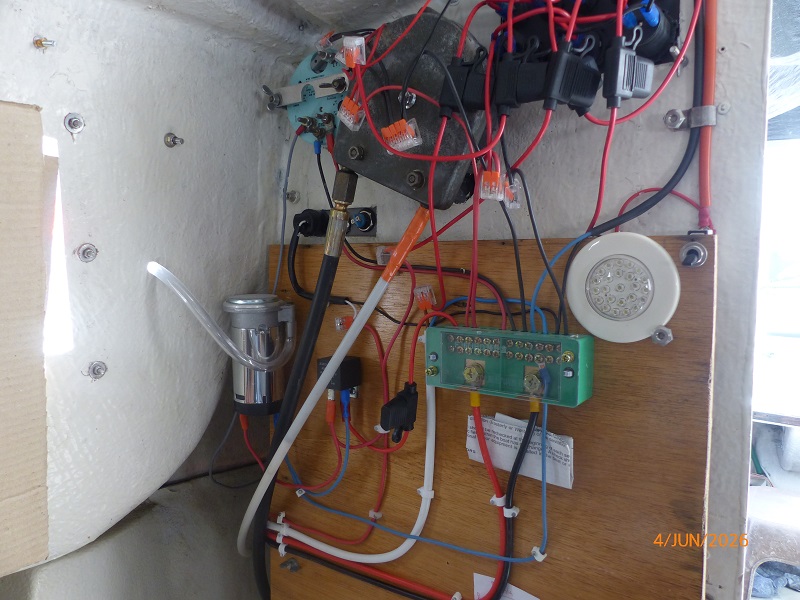

Je vais en profiter pour tirer de nouvelles lignes, installer un nouveau tableau de fusibles pour alimenter mes équipements  ( tachymetre, horametre, sondeur, pompe de cale, corne de brume et les feux de nav ! ) et aussi placer un gros disjoncteur principal pour protéger tout le circuit !
J'ai une batterie de 12 volts, 60 Ampères qui est rechargée par l'ensemble stator / bobine du moteur et j'ai déjà installé un coupe-batterie sur le caisson batterie !
Longueur entre batterie et tableau de bord, maxi 3 mètres !
De là, mon questionnement sur les diamètres des câbles à installer :
* Entre batterie et coupe-batterie ?
* Entre coupe-batterie et tableau des fusibles ?
* Ampérage du disjoncteur principal ?
Merci pour vos suggestions et vos réponses !
Cordialement ! Buldo

Comment, le temps? Avec le soleil aveuglant d"aujourd'hui!
Et serais-tu de ceux qui prétendent que la planète ne se réchauffe pas du tout? ( moi, oui.)
Bon;allez, tiens:

Et si "ça" passe

Rappel des principales formules en courant continu
Puissance : P = U x I avec P en Watt, U en Volts (la tension) et I en Ampère (l'intensité)

Tension : U = R x I avec U en volts, R en Ohms (la résistance) et I en Ampère

Loi Joule => calcul de la puissance perdue et transformée en chaleur, le meilleur exemple de cette loi étant le convecteur électrique...
Puissance perdue : Pj = R x I ² avec P en Watt, R en Ohms et I en Ampère

Résistance du conducteur : R = (ρ x l )/s avec R en Ohms, ρ "rho" coefficiant de résistivité (expl : pour le cuivre nu : 1,75 10-8 Ω x m), l la longueur en mètre et s la section du câble en mm². C'est cette formule qui nous permettra d'élaborer le calcul du dimensionnement ci-dessous...
 Calculateur d'intensité d'après la puissance et la tension
Puissance de l'appareil ou lampe : Watts, la tension :
 Dimensionnement des conducteurs H07RNF ou 24TTH
Suivant les normes marines, les câbles électriques doivent êtres dimensionnés pour que la chute de tension en ligne ne dépasse pas les 5%, ceci sans tenir compte des courants de démarrage de certains appareils puissants tels que : guindeau, propulseur d'étrave, pompe haute pression, etc etc .
Les qualités recommandées en très basse tension (< 50 volts) sont le H07RNF et/ou le 24TTH (H07V-K).
Le H07R-NF se distingue du 24TTH par une plus grande robustesse en beaucoup de points. Pourquoi ? Voici la fiche normative de l'H07RNF :

- 1 : conducteur cuivre nu en fils fin torsadés
- 2 : Isolation élastomère réticulé
- 3 : Isolation élastomère réticulé (résistance mécanique accrue aux chocs , très bonne résistance aux huiles minérales, eau de mer, gazoil, etc, etc)
Quelques chiffres :
tension max : 750 volts, essai résistance max. : 2, 5 KVolts, T° de fonctionnement : - 40°C à + 60°C, Résistance chaleur court circuit : 200°C, rayon de courbure max 0,75 x ø

Le 24TTH est, lui, recouvert par une isolation externe en PVC, moins résistante que l'H07RNF. Voici la fiche normative du 24TTH ou H07V-K

- 1 : conducteur cuivre nu en fils fin torsadés
- 2 : Isolation PVC
- 3 : Isolation PVC (résistance mécanique aux chocs faible, bonne résistance aux huiles minérales, eau de mer, gazoil, etc, etc)
Quelques chiffres :
tension max : 750 volts, essai résistance max. : 3 KVolts, T° de fonctionnement : - 5°C à + 60°C, Résistance chaleur court circuit : 160°C, rayon de courbure max 0,85 x ø

Calcul de la longueur d'un câble HO7-VK :
Attention : ce calculateur donne la distance maximum d'un câble bi-conducteur HO7-VK en courant continu, distance séparant l'appareil électrique de sa source (batterie ou tableau distributeur) en mètre linéaire. Température ambiante pour utilisation permanente max : 30°C.
 Tension :     Chute de tension maxi : 3 %  Section du câble :     Intensité : Amp    Ce calcul est basé sur la valeur de résistivité du cuivre : 1,75 10-8 Ω x m.
La tension d'alimentation est la tension mesurée entre le positif et négatif. L'intensité est calculée d'après la formule I=P/U(*)Attention, ce calculateur ne peut être considéré comme dogmatique, chaque application doit être étudiée au cas par cas. Toutes

Disjoncteur: moi, j'ai un 100 Ampères relié à la batterie par du 50 mm2, sur la voiture,et du disjoncteur à l'arrière  du 35mm2 mais c'est pour alimenter le treuil WARN de la remorque. Un 30 amp te laissera passer 360 watts. tu peux trouver ces disjoncteurs chez Uship page 325 du catalogue "Navigue" ou page 198 catalogue Accastillage diffusion (on les voit mieux). Autant additionner TOUT ce que tu comptes faire fonctionner en même temps et une fois le résultat XXX Watts, tu divises par 12:  exemple:  600 watts : 12= 50 ampères.
      Souviens- toi: le 220 tue facilement,mais fout rarement le feu; le 12 volts, lui, je ne pense pas qu'il ait jamais tué personne, mais foutrait le feu TRÈS facilement: un jour, j'ai installé un allume cigare sur un dur :lorsque j'ai appuyé pour "voir si ça marchait, les deux mètres de câble ont chauffé au rouge et immédiatement FONDU. Je ne savais à l'époque qu'à cette distance j'aurais dû mettre au moins du 6mm2:j'ai dû mettre du 1,5....

Ne t'emmerde pas avec l'effet Joule et Cie: par simple précaution, si ton calcul aboutit à du câble 1,5 pour tel appareil, fous du 2 et "barra bel slèma!" (Va fan culo! en bon français)

  Mais si, il n'y a pas qu'en pays BRZ qu'il pleut, on a notre dose aussi actuellement  !
Je te remercie de ta réponse flash aningoul34, qui correspond a quelque chose près de mes estimations !
Avant de poster, j'avais interrogé tonton gogol !!!!!
Je n'ai pas une "usine à gaz" et c'est pas ce que consomment mes petits appareils, d'autant qu'ils ne fonctionneront pas tous ensemble !

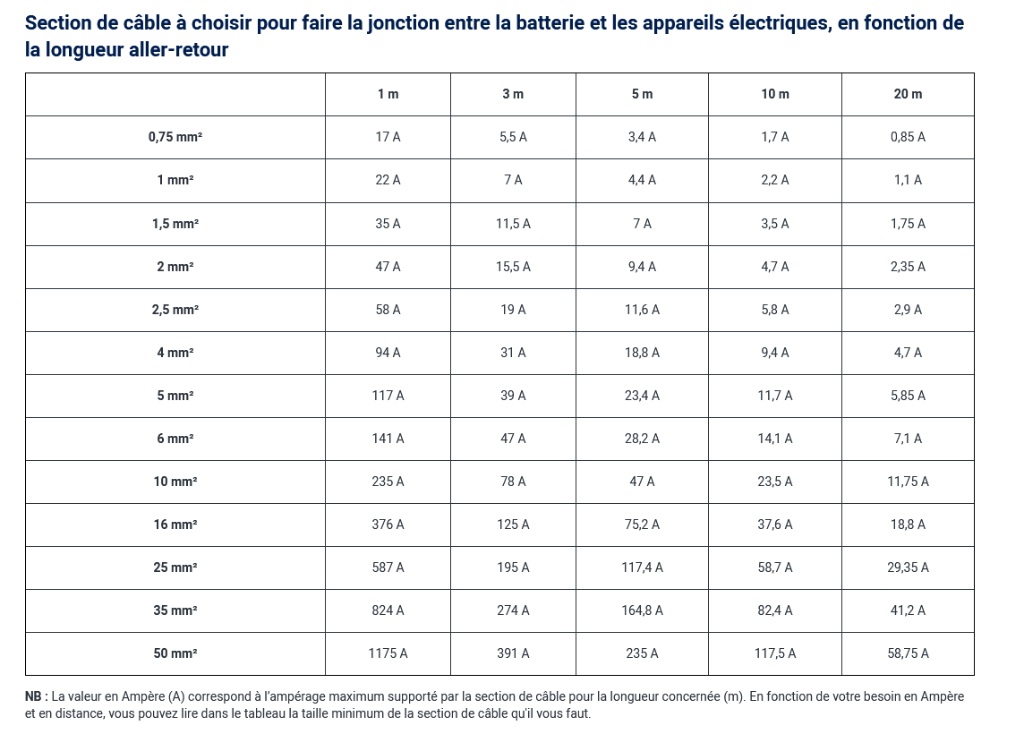

Ton tableau designe le 6mm² comme étant celui qui correspond le mieux à mon installation et pour le disjonteur, j'avais pensé mettre un 60 A !
Qu'en penses-tu ?
Arrivé d'air chaud !  Buldo

Surdimentionner un peu le câble est une bonne chose; par contre, le disjoncteur doit de préférence couvrir la tension souhaitée et peu de marge au dessus. avec un 30 Amp, tu vas disposer de  30 x 12 = 360 watts; 60 amp 720 watts. De la batterie au tableau de fusibles, disons du 6 mm2; et des fusibles aux appareils à alimenter, c'est fonction de leur distance et du wattage désiré
Bonne bricole!  Les Pompiers, c'est le 18 !

 Merci l'ami !
J'ai fait un calcul sommaire de consommation.
En supposant que tout fonctionne en même temps - ce qui n'est jamais le cas -  j'arrive à 330 watts !
Mes plus gros consommateurs sont ma corne de brume pneumatique ( ~ 240 watts ) et ma pompe de cale ( ~ 60 watts )
mais comme ça ne fonctionne que quelques secondes - surtout pour la corne -  je suis en-dessous de ma prévision, donc
un 30 A devrait couvrir la charge !
Ok pour le reseau en 6 mm² , c'est ce que ton tableau donnait !
* Les pompiers sont mes amis !
Cordialement ! Buldo
