SUJET :

Bonjour,
Je cherche a brancher un voltmètre (que je viens de fixer sur la console) Mais je ne veux pas le brancher en direct sur la batterie pour ne pas la vider quand je ne navigue pas. Je pense donc caler le négatif en direct sur la batterie, mais je ne trouve pas de plus après contact. (en fait c'est la premier e fois que vois un câblage aussi "" folklorique'''' par rapport aux armoires électriques industrielles
Je n'ai pas trouvé de schéma de câblage du contacteur à clef qui comporte 6 fils.
Mon SR est un VALIANT 520 de 2007 avec un mercury 50cv 4t EFI.
Si vous des solutions, je suis preneur
Merci d'avance
Christophe

Bonjour

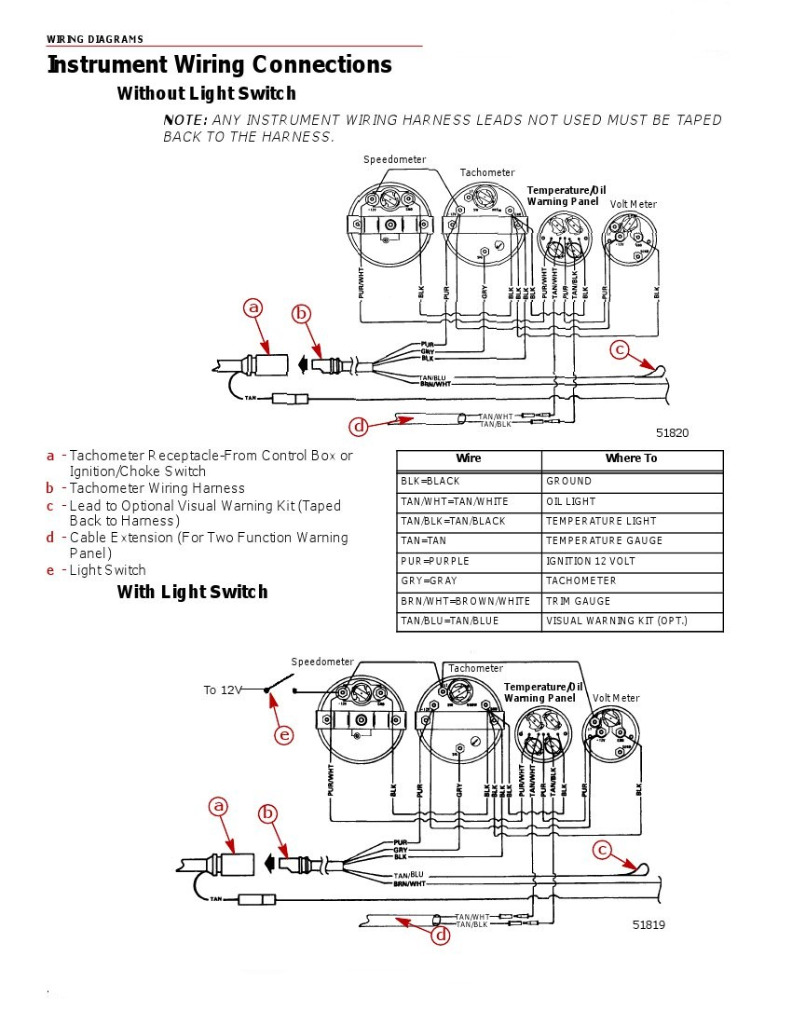

peut être le montage ci dessous
salutations

Si tu as un GPS .. tu peux peut etre afficher le voltage , sur mon garmin c'est possible...

bjr
sur n'importe quel combo ( lowrance, humminbird, garmin, ect) tu as la possibilité d'avoir un menu voltmètre intégré .
à mon avis ,peu d'intérêt d'en intégré un dans ta console .
si batterie trop faible , ton trim sur le moteur, fonctionne (!) mais au démarrage moteur tu vas vite te rendre compte qu'il te manque du jus ! donc au large …...

Tout simplement, le brancher direct sur un plus et un moins et mettre un interrupteur entre lui et le plus!

Codes couleurs mercury

si cela peu t aider : fil violet contacteur a clef , et le voltemetre doit tomber a 0 a la coupure de la clef, si tu a une lampe témoin c est plus pratique



Beige et bleu = température moteur

marron et blanc = indicateur de trim

gris = signal d'indication des poles alternateur pour compte tour

violet = + plus 12v aprés contact

rouge = + plus 12v aprés fusible

noir = masse

noir liseret jaune = stop moteur = masse vers le CDI envoyé par le contacteur à clé et coupe circuit homme à la mer

bleu et blanc = sur interupteur trim pour monter le trim

vert et blanc = sur interupteur trim pour baisser le trim

jaune et rouge = neutral switch de point mort = coupe l'alimentation de la commande du relais pour démareur si vitesse enclanchée

jaune liseret noir = starter electrique

Merci pour lescodes couleur' j'ai fait le montage ce que je voulais
