SUJET :

Voila j'ai remarqué bien souvent qu'il n'y a pas tous les pins d'un câbles de sondes qui sont utilisés. Pourquoi?

Par exemple sur mes Garmins, j'ai des cables en 6 broches.
Et le cable de sonde qui arrive est en 6 pins mais j'ai l'impression qu'il n'y a que 3 broches qui sont utilisées.

J'essaye de voir des photos pour vous montrer.

Salut, probablement parce que les connecteurs doivent être standard, et on utilise que ce que l'on a besoin.

Souvent les connecteurs sont choisis mais toutes les "pines" ne sont pas utilisées.
pour une sonde il faut 3 fils au moins
* + Vcc
* - la masse
* Le signal

mais si tu as une sonde de température en plus il faut encore un fil au moins et si tu as une sonde de vitesse encore au moins un fil...

En général si l'on dispose de la connectique l'on peut connecter n'iporte quelle sonde à n'importe quel sondeur sous réserve de compatibilité ( puissance / fréquence)

Ok mais par exemple sur cette sonde en place, elle fait sonde 50/200 ET température eau mais il n'y a que 3 pines????

C'est que sondeur ?
je vais regarder. de toute facon la masse etant obligatoire ...

tu as vu ma reponse sur AS rac..... tu les connais ?

chasse sous marine 83 écrit: Ok mais par exemple sur cette sonde en place, elle fait sonde 50/200 ET température eau mais il n'y a que 3 pines????

Plusieurs cas se presentent, tu as 1piezo qui fait le 200 et le 50kHz la 3 contacts utilisés (1fil + blindage) et 1fil température + blindage.
Pour les connecteurs le fait que tous les contacts ne sont pas utilisés c'est juste parcequ ils limitent les références pour baisser les coûts.

Un Garmin 720s et un 421s

Je pose cette question parce que j'ai une sonde neuve airmar 1kw (la 258) avec 8 fils je crois que je voulais faire un branchement sur un cable Garmin.
Je sais qu'un pro l'a déjà fait en gardant que 3 fils sur les 8 pour un montage sur un humminbird.
Je pense là aussi que tous les fils d'un cable de son de ne doivent pas tous être utiliser selon tel ou tel marque/sondeur

chasse sous marine 83 écrit: Un Garmin 720s et un 421s

Je pose cette question parce que j'ai une sonde neuve airmar 1kw (la 258) avec 8 fils je crois que je voulais faire un branchement sur un cable Garmin.
Je sais qu'un pro l'a déjà fait en gardant que 3 fils sur les 8 pour un montage sur un humminbird.
Je pense là aussi que tous les fils d'un cable de son de ne doivent pas tous être utiliser selon tel ou tel marque/sondeur

J'ai eu sur un 1198 une tm 258, une très bonne sonde.tu as une paire pour le 50 KHz, une autre pour le 200kHz une pour la température. 3 fils il ne devait utiliser que le 200kHz.
Sur ma nouvelle sonde j'ai 12 fils tous utilisés.

Bonjour Nitro,

aurais tu un schéma de câblage de la sonde ..j.que je comprenne .....je ne trouve rien sur garmin.

Si je comprends bien ce que tu dis : deux fils pour alimenter la sonde et deux fils pour la sonde T°...les masse étant confondues avec le blindage et commune aux deux. C'est ca ?

Mais si sur ma sonde Garmin actuelle qui fait 50/200 et température avec seulement 3 pines pour tout cela pourquoi ne faudrait il pas aussi que 3 pines avec la sonde airmar 258? Puisqu'elle fait aussi 2 fréquence et température.

chasse sous marine 83 écrit: Mais si sur ma sonde Garmin actuelle qui fait 50/200 et température avec seulement 3 pines pour tout cela pourquoi ne faudrait il pas aussi que 3 pines avec la sonde airmar 258? Puisqu'elle fait aussi 2 fréquence et température.

Il y de forte chance que ta sonde Garmin ai un seul piezo pour le 200 et le 50 alors que la airmar en a 2 groupe de piezo.
Pas le même tarif ni la même conception de sonde!
Donc tu utiliseras que le 200kHz (à paramétrer dans ton sondeur).
Je te donne le schéma ce soir là je avec mon portable.

J'ai besoin du numéro à 41 caractères sur l'étiquette, il y a eu différent câblages pour cette sonde.

Nitro78 J'ai pas d'étiquettes sur ma sonde??

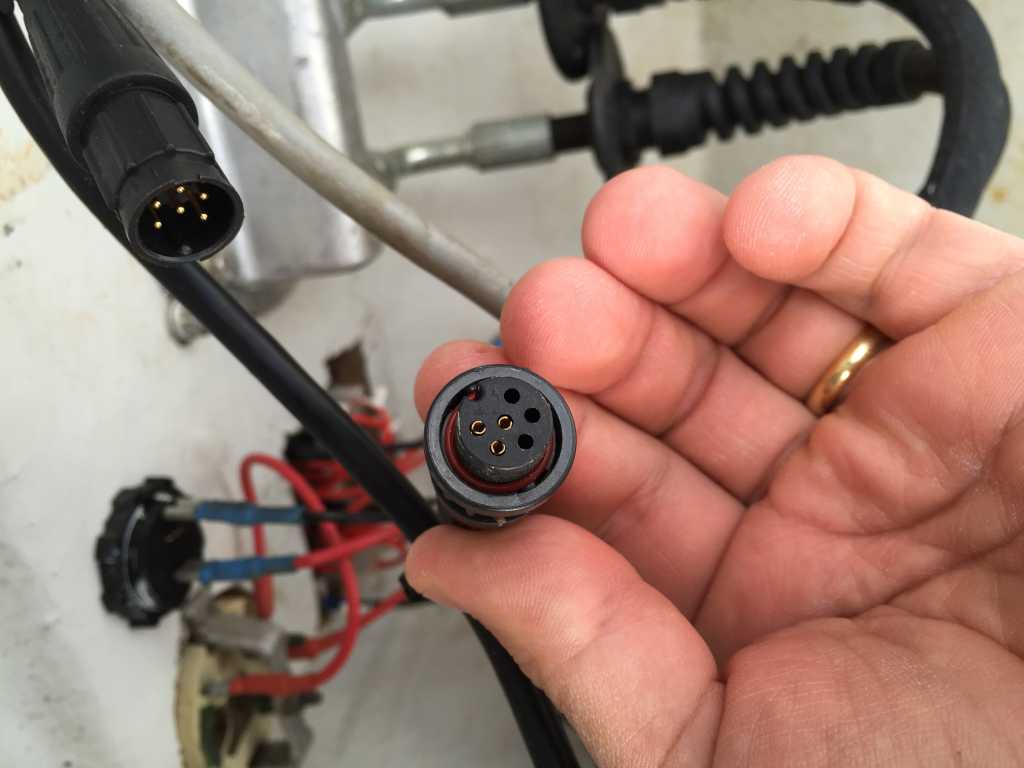

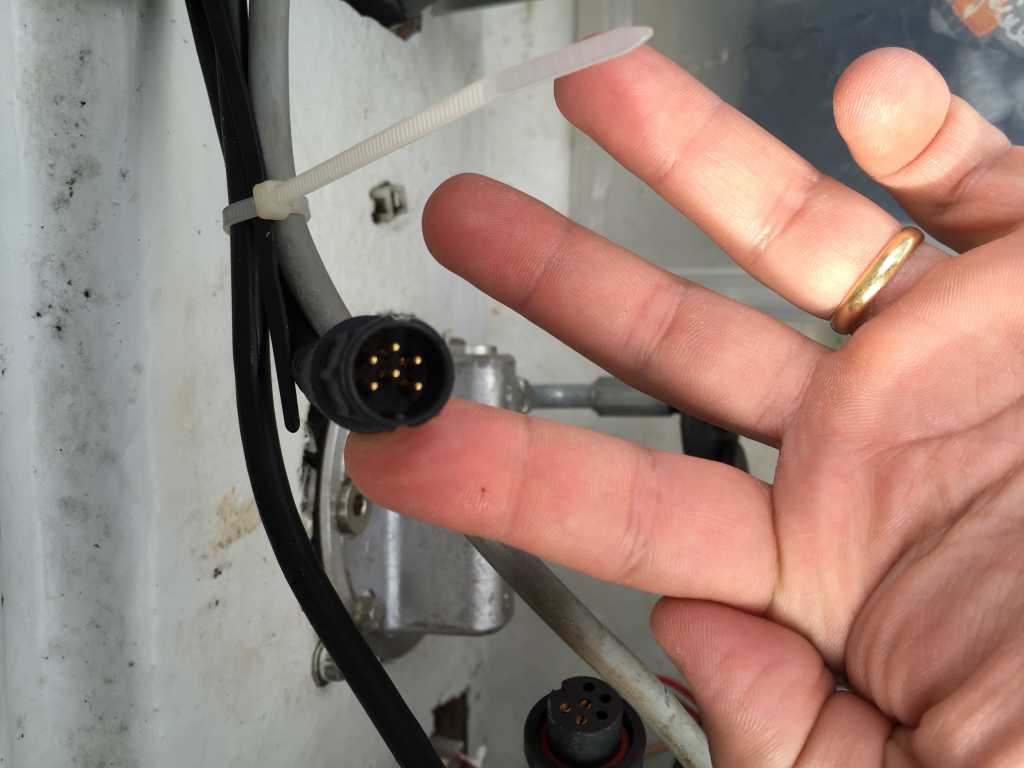

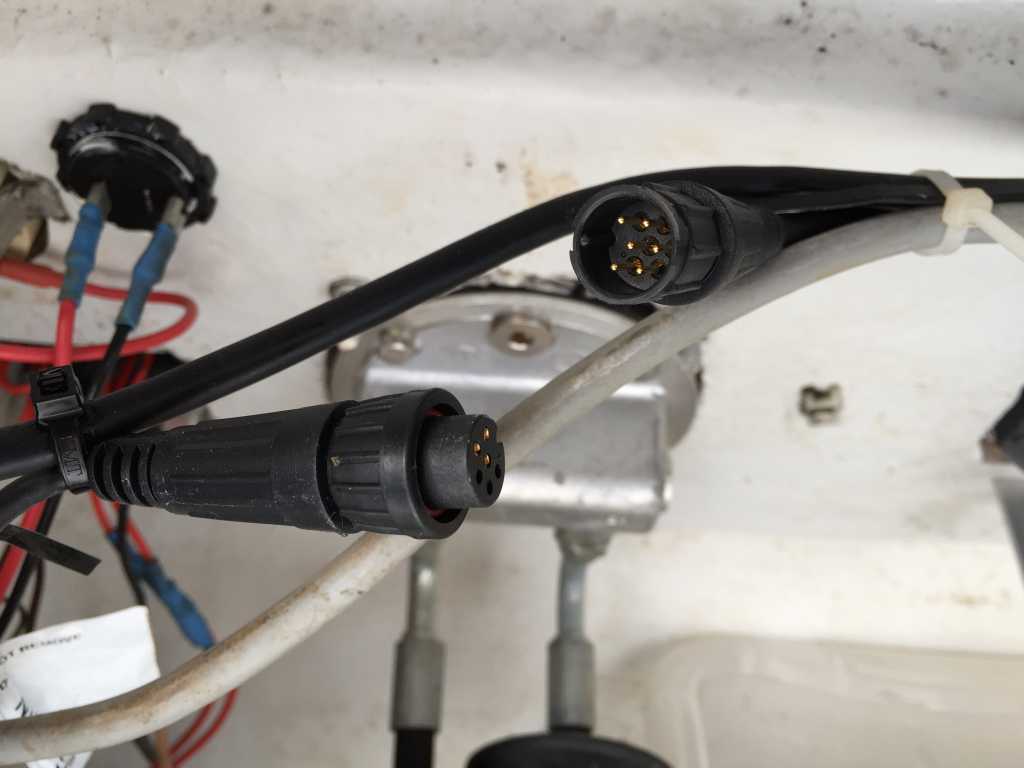

J'ai fais quelques photos...

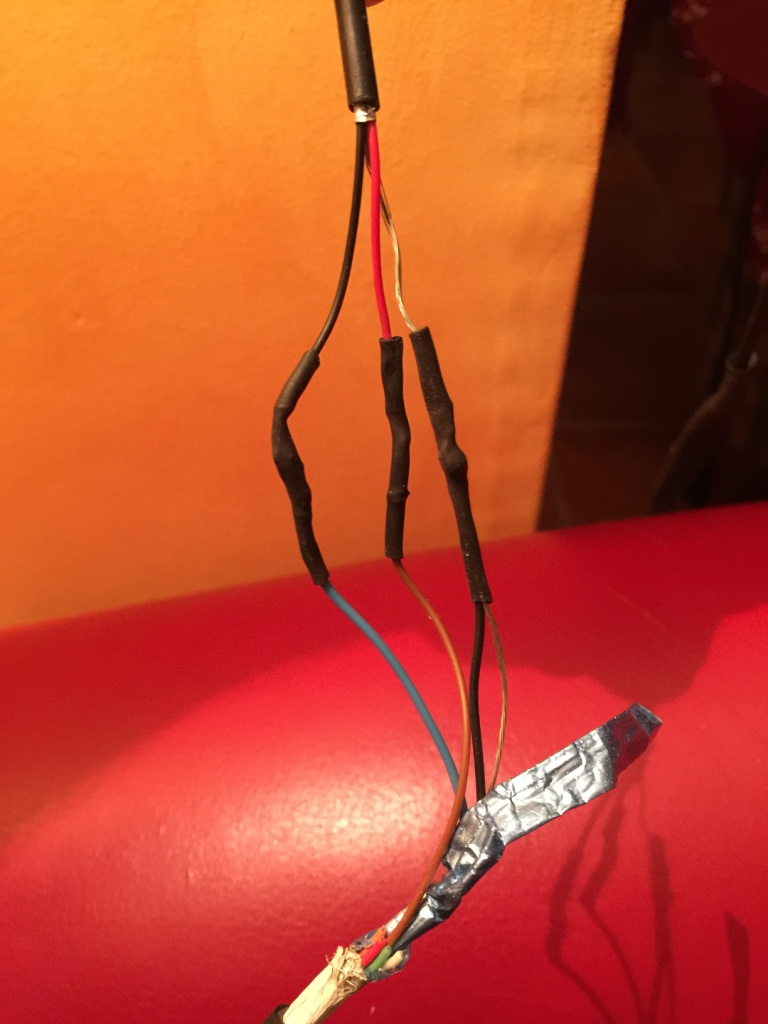

Ici par exemple ma sonde qui avait été bouté sur un raccord 3 broches Humminbird.




Bleu sonde = noir Hummnibrid
Marron sonde = Rouge Humminbird
Noir et masse = masse Humminbird

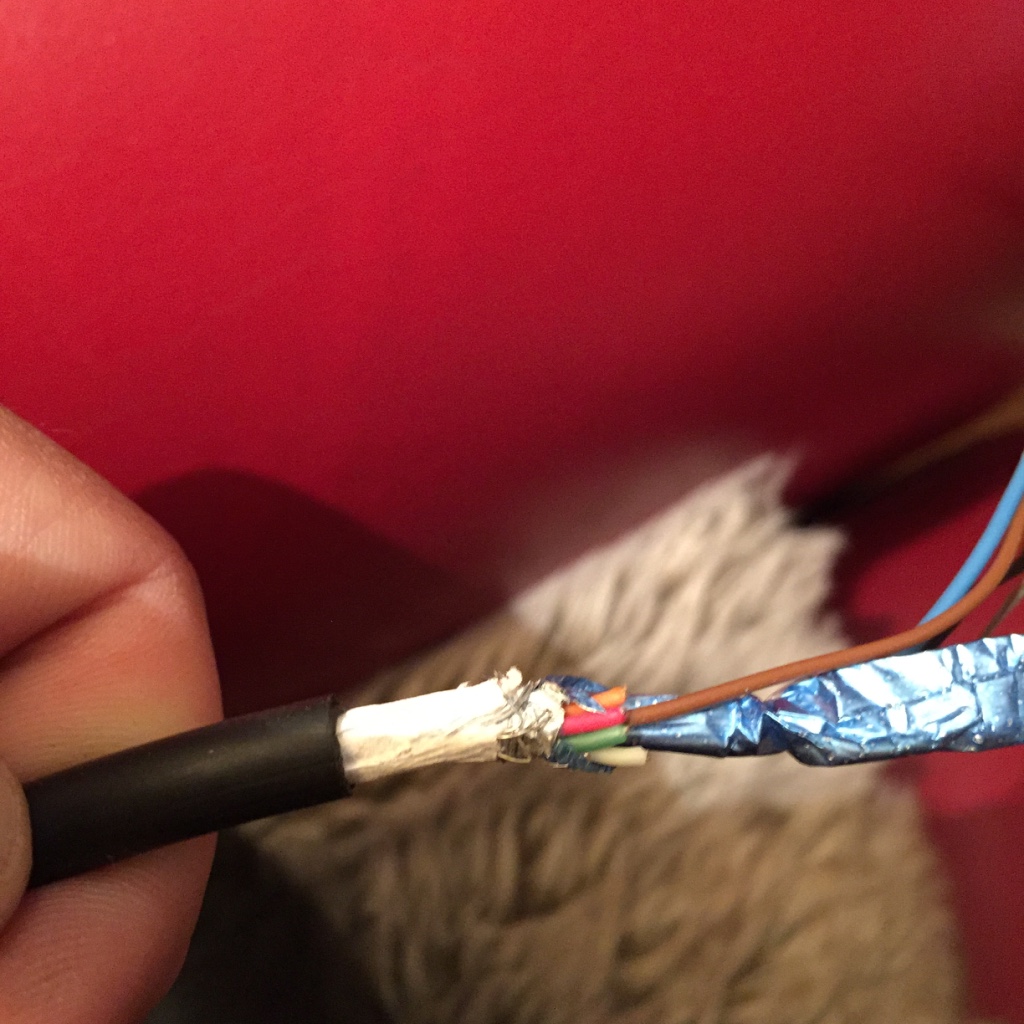

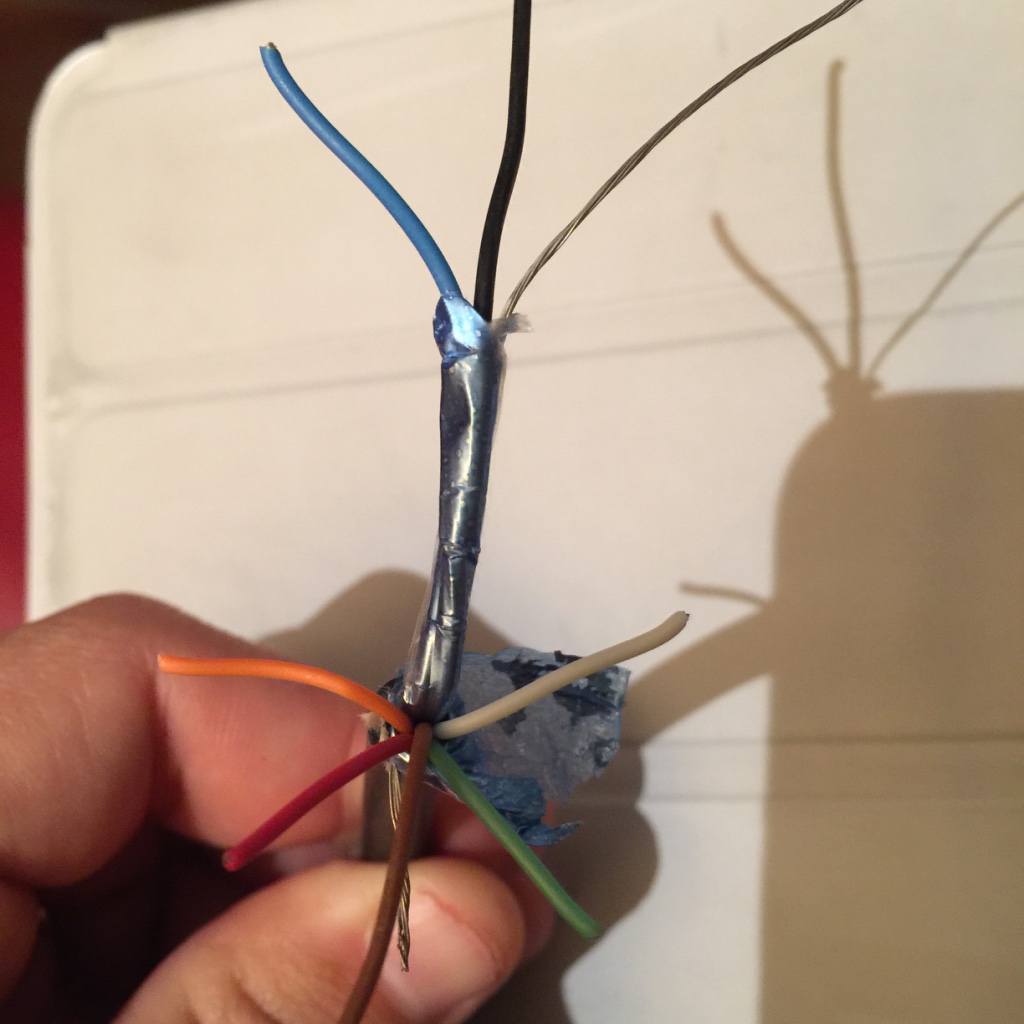

et voila 2 photos des fils de ma sonde 1kw Airmar

L'étiquette est sur le câble,en forme de drapeau, le numéro est unique car chaque sonde airmar est testée individuellement en bassin avec enregistrement des résultats. Ce qui explique le coût de ces sondes.
Un peu moyen le raboutage des câbles !

J'ai pas cette étiquette !!

Mais j'ai trouvé la moitié de mon problème Nitro78!!!!

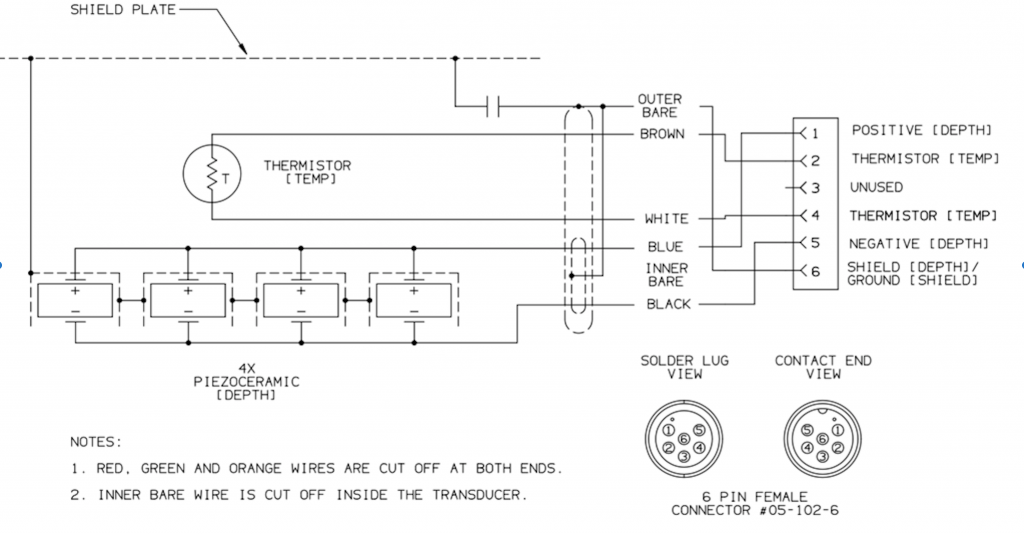

regarde info d'airmar pour ma sonde et pour un branchement Garmin 6 pins





Reste a trouver la correspondance avec les couleurs Garmin mais ça devrait pas être compliquer par déduction....
