SUJET :

Bonjour à tous !
Tout est dit dans le titre : je souhaite connecter mon GPS Garmin 420S (de mon nouveau boat) à ma VHF fixe Navicom RT 550 (que je souhaite acheter ) Quelle est la connectique appropriée en NMEA 0183 ? sachant que je n'ai sur le bâteau qu'un branchement de connecté ...........(.je suppose à l'alimentation et au sondeur) . Existe t'il un cable spécifique ? ou faut -il bidouiller le cable et prise Garmin existant . j'ai vu que la VHS était équipée d'un cable NMEA .................ou faut -il le brancher et surtout quelle couleur de ce cable faut-il connecter à quelle couleur du cable GPS d'origine .Merci de

votre réponse .

hyper facile tu as les cables qui sont avec la navicom et sur le 420 tu dois aussi avoir des cables en rab ensuite tu suis le mode d'emploi de la RT 550 j ai un 526 mais c est idem mais as tu deja le mode d'emploi ?
je t envois les notices

a la page 49 le shema

Bonsoir

Pour la connexion tu relies le câble sortie nmea bleu de ton gps au jaune nmea+ de ta vhf rt 550 et le noir de ton gps au vert nmea- de ta vhf.

bleu GPS au jaune VHF
noir GPS au vert VHF
Tu vas dans le menu paramètres communication de ton gps et tu actives entrée/sortie nmea de ton port série 1.

Gps et Vhf doivent bien entendu être alimentés et protégés par des fusibles et être de préférence reliés à des interrupteurs.

Il faut que tu rentres ton numéro MMSI dans ta VHF pour que la fonction ASN soit opérationnelle.

le voici

bon desole le serveur refuse le fichier as tu la notice d eton Grmin ?

Bonjour

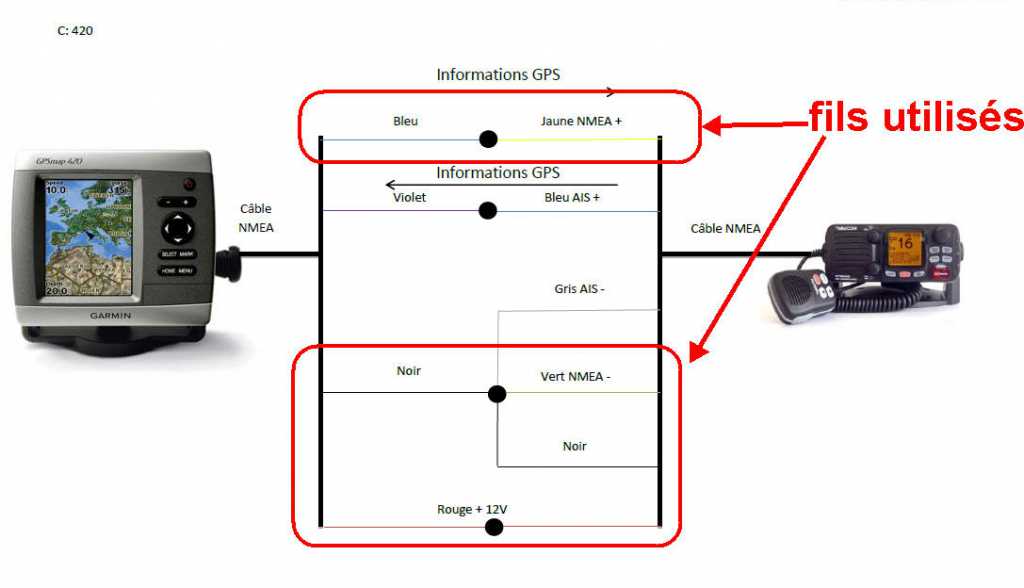

Ton schéma de branchement

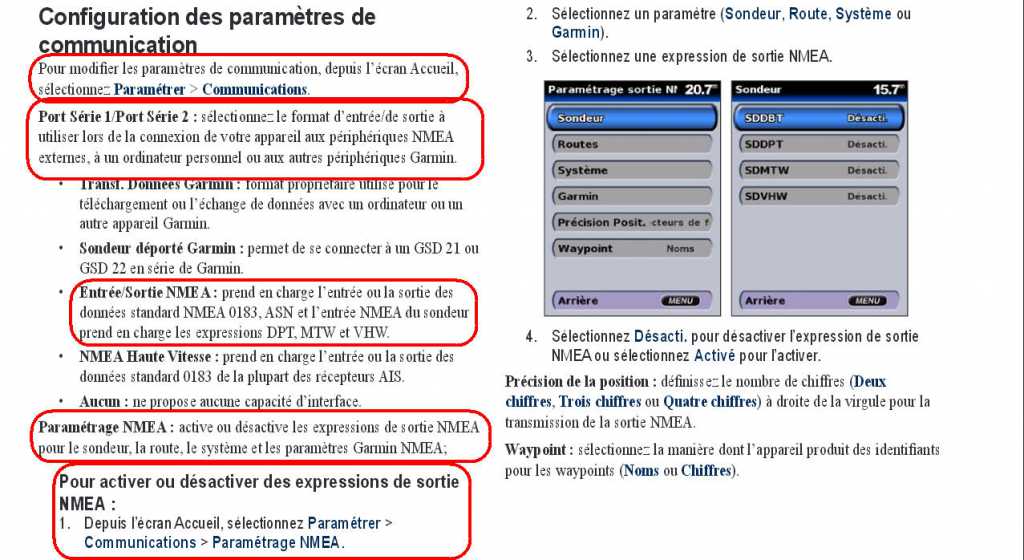

Les parties concernant les options NMEA 0183



et un lien vers ton manuel.

www.gpscentral.ca/manuals/400series-fr.pdf

Un grand MERCI Lors29 et une trés bonne journée .Actuellement je suis en France pour quelques jours ..........mais je repars bien vite en Grèce . Au plaisir de se revoir sur ce Forum !!!
