SUJET :

Bonjour tout le monde

Je viens d acheter une rt 550 et je veux la raccorder sur mon gps.

Cable vhf :
-bleu
-gris
-jaune gps +
-vert gps -
-orange nmea out +
-noir nmea out -

Cable gps :

-Rouge +12v
-Noir ground
-Vert nmea in
-Blanc nmea out

Le blanc du cordon gps va bien sur le jaune de la vhf et le noir vers le vert de la vhf ?

Merci pour votre aide.

oui ! voir la page 5 du manuel joint

oui ! voir la page 5 du manuel joint

Bonjour

bernie6259 écrit: oui ! voir la page 5 du manuel joint

Je crois que bernie6259 s'est trompé de marque et de manuel.

C'est sur ce lien que tu auras les explications (le 1er de la liste),tes couleurs de fils sont les bonnes,il ne faut pas oublier d'activer le réseau via le menu et tu configures les infos que tu veux voir apparaître sur ta VHF.

www.navicom.fr/telechargements/documents-techniques

Oui lors29 tu as raison ,mais les couleurs sont les memes c est une codification/harmonisation inter fabricants

voici le bon plan de branchement.

bernie6259 écrit: Oui lors29 tu as raison ,mais les couleurs sont les memes c est une codification/harmonisation inter fabricants

Les couleurs diffèrent selon les marques et même selon les modèles d'une même marque.

Euh bernard, je savais pas que j avais du garmin ?????

Merci Lors29, les docs humminbird sont très claires.
J'aurai du regarder sur le site car je n'ai pas la notice de mon sondeur.

Bernard, la normalisation on en reparle quand on se voit
TU devrais savoir que je suis pas un babache pourtant depuis le temps

Bonjour

Un autre petit lien qui traite du branchement de cette VHF avec un bon nombre de marque de GPS.

www.semirigidecentaure.izihost.com/Files...des_vfh_fixe_1_1.pdf

salut lors bernie et jeje

alors cette vhf et ce raccordement ? ça fonctionne?

j attends le cable nmea pour finir le branchement
oui lors29 j ai investis dans une fixe

Wyper ce WE c était fete nautique a Calais pour ns (temps superbe et apero d'antologie hier soir au large)

Fais chier, a cause de ma pisseuse, j ai loupe l opéro.

La prochaine fois, je lui laisse pas le choix.

Sinon t as quoi déjà comme gps ou combi wyper56 ?
Attention c est pas le fil vert sur le bouton vert et le fil rouge sur le bouton rouge ...
Si rt550 et humminbird y a juste 2 fils et 4 avec ais.
Le dernier lien de lors est très bien !

Sinon je dois tout modifie pour encastrer la vhf dans la console.
Le tachymetre et le spydometre seront cote a cote au lieu d être l un au dessus de l autre afin de laisser la place pour la vhf.
La vhf sera insérée façon tiroir dans un logement en bois fixe a l intérieur de la console.
Elle sera maintenue quand même par les molettes qui pourront être démontées pour retirer la vhf a volonté. La plaque de propreté en alu a été reproduite et sera peinte en gris clair comme celle d origine.

Avec les photos ça ira mieux pour comprendre

Tu as hélas raté un apero d'anthologie au large d e Calais par une mer d'huile et un soleil radieux avec les voiliers a la parade.....
Ce WE fut riche d'enseignements sur l interet et l utilisation de VHF

une autre...

BONJOUR
bon pour l'apéro dommage pour moi, mais je pense que tu as en à pris au moins à ma santé.
c est toujours enrichissant ces moments de rencontres tant sur le plan humain que connaissances techniques et limites de son matériel.

pour répondre à jeje59, j ai un combine humminbird 788cxi + vhf 550 rt

essai ce wk de la vhf, et bien c est nettement plus agréable de recevoir et d émettre
j ai pu faire l essai là ou j étais la dernière fois en attendant lors 29, rien a voir avec la portable
émission et réception fort et clair

la sécurité n à pas de prix

je suis en attente de recevoir mon cordon pour coupler les deux , normalement cette semaine

Helas ns n avons pu boire à la santé de tous il faut rester sobre m^me en mer
Mais +10 pour la VHF dimanche soir ns avons pu entendre et voir un sacré C..s entrait ds le chenal alors qu'un ferry exécutait sa manoeuvre d'evitement....la vigie du port a serieusement hurlé

Wyper56, ayant un 798cxi ça doit être la même chose au niveau raccordement.

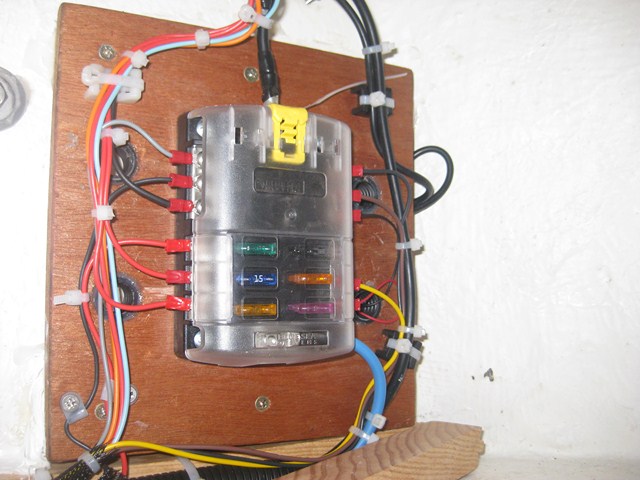

Pour ma part j ai refait complètement le tableau électrique ce soir.
J ai tout coupe, etame, mis des cosses en laiton, gaine thermoretractable.
Je viens de repeindre le tableau en gris car la peinture commençait a se barrer.
Ça va être magnifique

Il ne me reste plus qu a refaire mes masses et a tout remonter

quel courage

oui la connection entre les deux dois être je suppose simple

je te dirais quand je l aurais normalement demain

moi j ai refais avec l aide d 'un ami(disons plutôt que l ami a refait tous les branchements, et moi en tant que manoeuvre lol) le tableau elec

bonjour

je voulais juste profiter de ce post ouvert pour remercier LORS 29

voila lors 29 je te remercie

la bière est pour moi
