Jauge à carburant Valiant 520 année 2006 13 Avr 2014 22:01 #548423

Bonjour,
Tout nouveau sur ce forum, je viens d'acheter mon premier bateau, un valiant 520 année 2006 moteur 90ch 2t

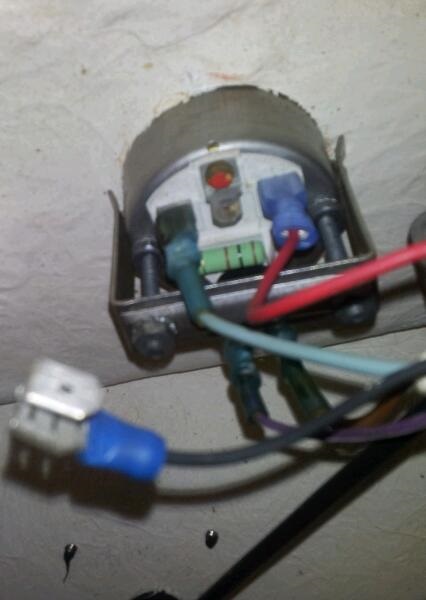

La jauge a carburant ne fonctionnait pas, en regardant les branchements derrière la jauge à l'intérieur de la console, je m'aperçois que file est débranché. Il a 2 cosses de libres, lorsque je branche le file sur l'une il ne se passe rien; sur l'autre, tout de suite l'aiguille va au max (effectivement le reservoir est plein) mais dès que je mets le contact elle redescend à zero :unsure: :unsure:

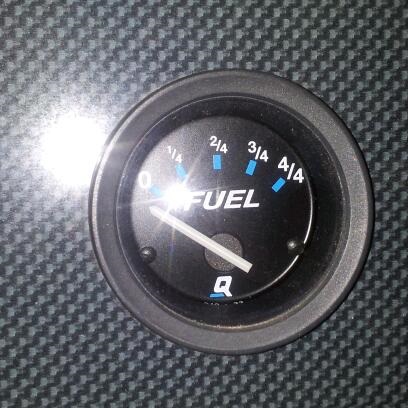

J'ai joint 2 photos, si quelqu'un a déjà rencontré ce problème et peut me renseigner sur la cosse qu'il faut brancher.... merci par avance



Pièces jointes :

Connexion ou Créer un compte pour participer à la conversation.

Jauge à carburant Valiant 520 année 2006 13 Avr 2014 23:14 #548430

Bonsoir à toi, tu as une inversion de fil car si ça se coupe quand tu mets le contact, c'est par ce que tu a un + après contact (qui devient - quand le contact est coupé)qui est branché sur la cosse - de ton mano et donc quand tu mets le contact, tu te retrouve avec + et + donc tout se coupe!!
Surement un croisement avec le fil éclairage
Laurent ::r-

Connexion ou Créer un compte pour participer à la conversation.

Jauge à carburant Valiant 520 année 2006 13 Avr 2014 23:34 #548431

Non ,à revoir ta photo, la lampe pour l'éclairage à l'air bien branchée donc ton pb se situe au niveau des 3 cosse: en théorie, tu as un + après contact,une masse,le fil venant de la jauge qui normalement une masse résistive.
Plus qu'à remettre dans le bon ordre ::K+)

Connexion ou Créer un compte pour participer à la conversation.

Jauge à carburant Valiant 520 année 2006 14 Avr 2014 06:51 #548432

  • doumes
  • Portrait de doumes
  • Visiteur
  • Visiteur
Bonjour

Si cela peut aider ? voici la notice de câblage de ma jauge sur mon boat !
Pièces jointes :

Connexion ou Créer un compte pour participer à la conversation.

Jauge à carburant Valiant 520 année 2006 14 Avr 2014 10:31 #548438

  • bernie6259
  • Portrait de bernie6259
  • Visiteur
  • Visiteur
assures toi d'abord que tu as le plus qui arrive a ta sonde comme sur le shéma joint
Bon courage
Pièces jointes :

Connexion ou Créer un compte pour participer à la conversation.

Jauge à carburant Valiant 520 année 2006 14 Avr 2014 10:33 #548439

  • bernie6259
  • Portrait de bernie6259
  • Visiteur
  • Visiteur
Pardon je ne suis pas clair!
Emetteur = jauge a flotteur du reservoir
Recepteur= cadran au tableau

Connexion ou Créer un compte pour participer à la conversation.

Jauge à carburant Valiant 520 année 2006 14 Avr 2014 20:55 #548486

Merci à vous tous pour ces renseignements, je ne suis pas très doué en elec mais vos explications et le schéma devraient m'aider à comprendre et régler ce problème. Je vais y regarder en fin de semaine,
Philippe valiant et non pas zodiac, et oui au départ je pensais acheter un zodiac, et je n'ai pas trouvé comment modifier mon pseudo...

Je vous tiens informé dès que j'y regarde

Connexion ou Créer un compte pour participer à la conversation.

Jauge à carburant Valiant 520 année 2006 08 Mai 2014 19:34 #550315

Bonjour,
Je reviens vers vous concernant ce post et mon pb de jauge,
Aujourd'hui j'ai pris le temps d'y regarder (je n'aurais peut être pas du ..)
En touchant les files de la jauge, j'ai, je pense fait sauter un fusible car je n'au plus de contact...

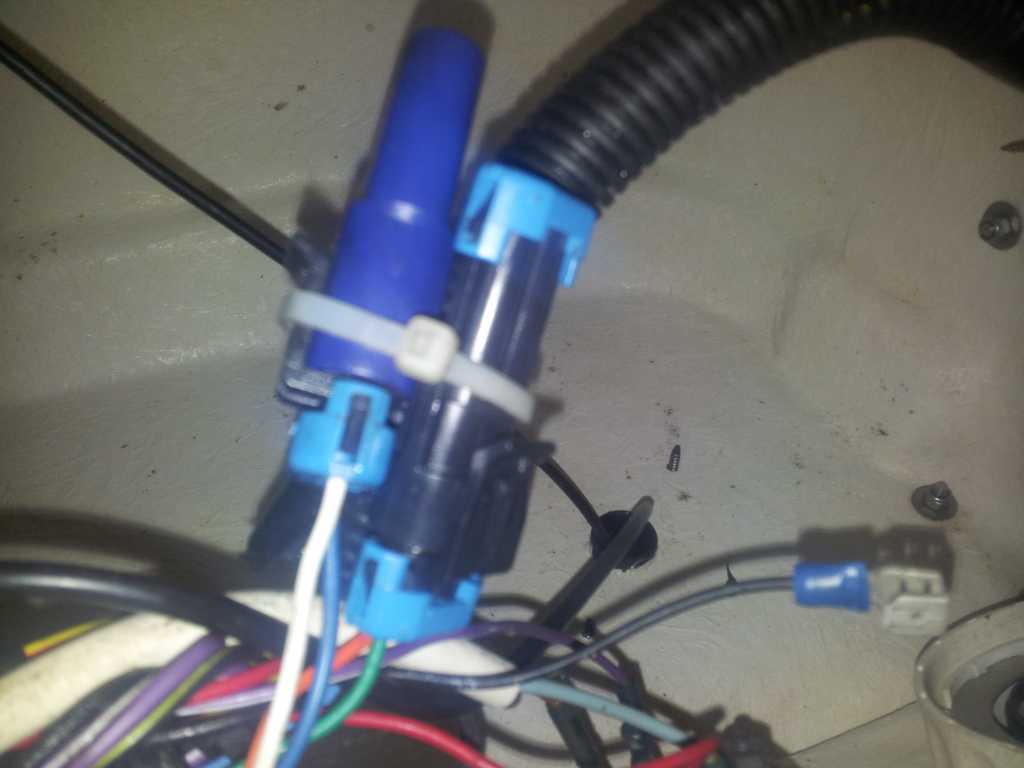

Ou sont les fusibles sur ce type de bateau, est ce sur les photos ci jointes, j'ai beau regarder je ne comprends pas....
Merci pour votre aide
Pièces jointes :

Connexion ou Créer un compte pour participer à la conversation.

Jauge à carburant Valiant 520 année 2006 08 Mai 2014 19:35 #550316

Bonjour,
Je reviens vers vous concernant ce post et mon pb de jauge,
Aujourd'hui j'ai pris le temps d'y regarder (je n'aurais peut être pas du ..)
En touchant les files de la jauge, j'ai, je pense fait sauter un fusible car je n'au plus de contact...
Ou sont les fusibles sur ce type de bateau, est ce sur les photos ci jointes, j'ai beau regarder je ne comprends pas....
Merci pour votre aide
Pièces jointes :

Connexion ou Créer un compte pour participer à la conversation.

Jauge à carburant Valiant 520 année 2006 08 Mai 2014 19:35 #550317

Bonjour,
Je reviens vers vous concernant ce post et mon pb de jauge,
Aujourd'hui j'ai pris le temps d'y regarder (je n'aurais peut être pas du ..)
En touchant les files de la jauge, j'ai, je pense fait sauter un fusible car je n'au plus de contact...
Ou sont les fusibles sur ce type de bateau, est ce sur les photos ci jointes, j'ai beau regarder je ne comprends pas....
Merci pour votre aide
Pièces jointes :

Connexion ou Créer un compte pour participer à la conversation.

Jauge à carburant Valiant 520 année 2006 08 Mai 2014 19:36 #550318

Bonjour,
Je reviens vers vous concernant ce post et mon pb de jauge,
Aujourd'hui j'ai pris le temps d'y regarder (je n'aurais peut être pas du ..)
En touchant les files de la jauge, j'ai, je pense fait sauter un fusible car je n'au plus de contact...
Ou sont les fusibles sur ce type de bateau, est ce sur les photos ci jointes, j'ai beau regarder je ne comprends pas....
Merci pour votre aide


Pièces jointes :

Connexion ou Créer un compte pour participer à la conversation.

Jauge à carburant Valiant 520 année 2006 09 Mai 2014 09:00 #550358

  • bernie6259
  • Portrait de bernie6259
  • Visiteur
  • Visiteur
regardes d abord si tu as du jus au fil d'excitation (voir le schema du 14 avril)
Si fusible il y a il serait commun avec les autres instruments moteur, est ce la cas ???As tu d'autres appareils qui ne fonctionnent plus ?

Connexion ou Créer un compte pour participer à la conversation.

Jauge à carburant Valiant 520 année 2006 09 Mai 2014 10:06 #550366

bernie6259 écrit: regardes d abord si tu as du jus au fil d'excitation (voir le schema du 14 avril)
Si fusible il y a il serait commun avec les autres instruments moteur, est ce la cas ???As tu d'autres appareils qui ne fonctionnent plus ?


Oui l'appareil (je ne connais pas son nom) qui comptabilise le nombre d'heure moteur ne fonctionne pas également depuis cet incident. La pompe de cale fonctionne mais je pense qu'elle n'est pas concernée car relié directement à la batterie. En cherchant des notices sur le site Mercury (c'est la marque de mon moteur)j'ai vu qu'il y a des fusibles sur le moteur, serait ce un fusible situé sur le moteur qui aurait grillé ? (je vais essayer de prendre le temps d'y regarder en soirée)

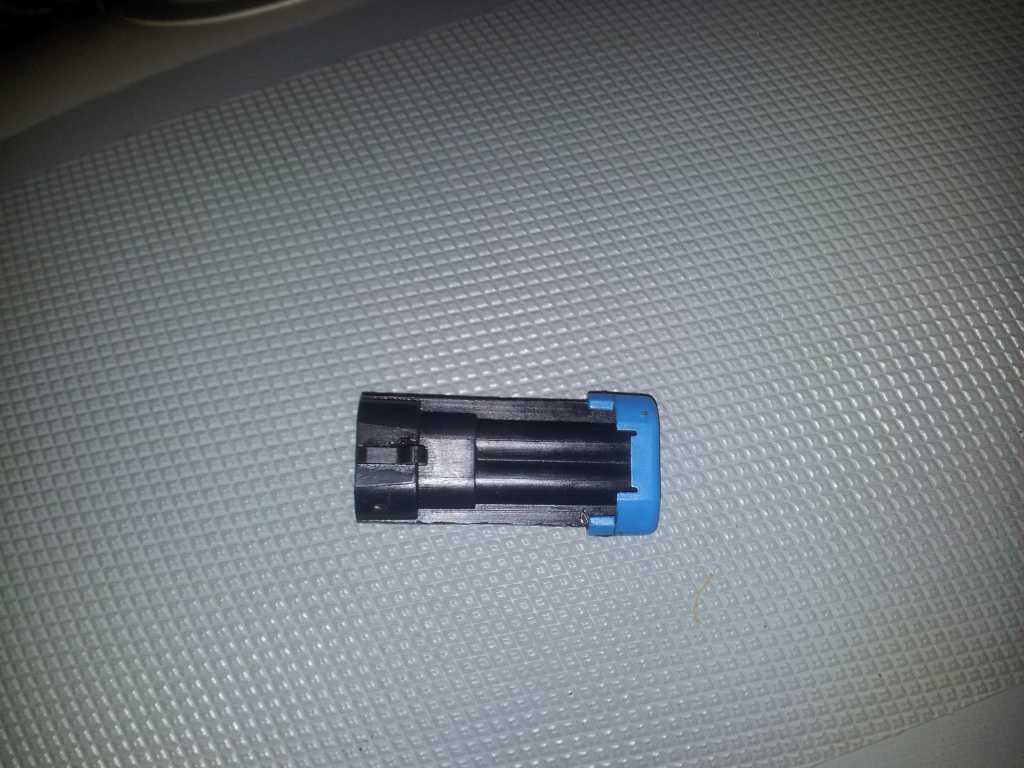

Concernant la photo que j'ai prise, qu'elle est ce type de pièce elec, j'en ai démonté une et posé sur le boudin pour la photo.

Connexion ou Créer un compte pour participer à la conversation.

Jauge à carburant Valiant 520 année 2006 09 Mai 2014 10:18 #550367

  • bernie6259
  • Portrait de bernie6259
  • Visiteur
  • Visiteur
RE;
le compteur d heure de marche s'appelle un horametre.
si il est HS cela confirme un fusible grillé.
Non le moteur n a rien a voir avec ta jauge, n y TOUCHE PAS.
Tu vas devoir dépatouillé ton réseau elec et rechercher le fusible en question as tu un metrix ou assimilé ?
je ne connais pas Vaillant mais en général c est au niveau console...que c etrouve le sujet car il doit reprendre une alimentation + au niveau du contact moteur pour l’envoyer a l’émetteur de la jauge
Bon courage

Connexion ou Créer un compte pour participer à la conversation.

Jauge à carburant Valiant 520 année 2006 09 Mai 2014 10:24 #550369

  • bernie6259
  • Portrait de bernie6259
  • Visiteur
  • Visiteur
PS la pièce que tu as montrée en détail me semble être une prise en attente, mais je n'en suis pas certain je n'ai jamais vu cela
un lien sur // porte fusible:
www.google.fr/search?hl=fr&q=porte%20fus...ource=og&sa=N&tab=wi

Connexion ou Créer un compte pour participer à la conversation.

Jauge à carburant Valiant 520 année 2006 09 Mai 2014 15:37 #550399

J'ai pris le temps de regarder !!
Finalement il s'agit d'un fusible qui a grillé sur le porte fusible du moteur, et oui en faisant toucher 2 files dans la console sous la jauge à carburant j'ai fait grillé un fusible du moteur.
Le moteur démarre à nouveau, pour la jauge à carburant je verrais plus tard,

Merci à Bernie pour avoir pris le temps de répondre.

Philippe

Connexion ou Créer un compte pour participer à la conversation.

Jauge à carburant Valiant 520 année 2006 09 Mai 2014 16:40 #550416

  • bernie6259
  • Portrait de bernie6259
  • Visiteur
  • Visiteur
Bizarre mais tant mieux si cela fonctionne. :a{b)
Sur le notre la jauge est rapportée d'ou le montage différent sur le tien ou la jauge est sans doute d'origine donc avec un fusible sur le moteur.
Perso je pense que les fusibles doivent être le plus souvent possible accessibles facilement, en mer déposer le" capot c est déjà un problème par un bon clapot changer un fusible ce n est pas si facile

Connexion ou Créer un compte pour participer à la conversation.

Jauge à carburant Valiant 520 année 2006 13 Jui 2014 14:07 #553617

Juste pour vous dire que c'est résolu,
Dimanche dernier j'ai pris le temps de démonter, tester, et remonter en me basant sur les plans que vous m'avez envoyé, Nikel, ça marche !!
Merci pour votre aide
