branchement jauge essence teleflex 19 Jui 2013 02:06 #527693

superjeff97500
Auteur du sujet
Hors Ligne
Membre premium
Messages : 118
Remerciements reçus 4

bonjour a tous je dispose d'une jauge a essence teleflex et je ne sais pas
la brancher ..

4 contacts derrières le cadran

G pour ground (est-ce la masse ? )
L je suppose c light (lumiere )
S ??? je ne sais pas
I ??? je ne sais pas non plus

si quelqu'un a un petit plan de montage cela me faciliterai le montage

j'ai vu deux files qui partent de la jauge ...!

j'ai vraiment besoin d'aide pour brancher ce cadran ..

merci de votre aide ...!

cordialement

jeff ..

Connexion ou Créer un compte pour participer à la conversation.

Dernière édition: par superjeff97500.

branchement jauge essence teleflex 19 Jui 2013 08:16 #527700

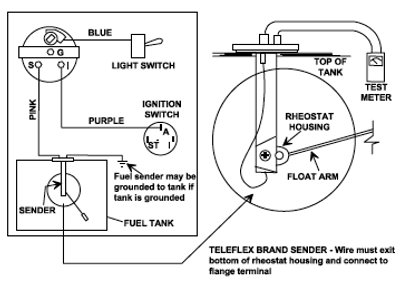

zod_16 Hors Ligne Membre elite Messages : 302 Remerciements reçus 24	Salut, S:sender (gauge) i: ingnition "Futura Sport + 50 Tohatsu" Pièces jointes : Les utilisateur(s) suivant ont remercié: superjeff97500
	Connexion ou Créer un compte pour participer à la conversation.

branchement jauge essence teleflex 19 Jui 2013 16:37 #527729

superjeff97500 Auteur du sujet Hors Ligne Membre premium Messages : 118 Remerciements reçus 4	merci zod_16 en effet une image vaut 1000 mots ca devrez aller avec ce shéma merci infiniment .... jeff..
	Connexion ou Créer un compte pour participer à la conversation.

branchement jauge essence teleflex 21 Jui 2013 11:31 #527821

superjeff97500 Auteur du sujet Hors Ligne Membre premium Messages : 118 Remerciements reçus 4	jauge a essence branché ...! merciiii
	Connexion ou Créer un compte pour participer à la conversation.

branchement jauge essence teleflex 21 Jui 2013 14:18 #527832

zod_16 Hors Ligne Membre elite Messages : 302 Remerciements reçus 24	"Futura Sport + 50 Tohatsu" Les utilisateur(s) suivant ont remercié: superjeff97500
	Connexion ou Créer un compte pour participer à la conversation.

branchement jauge essence teleflex 21 Jui 2013 15:15 #527838

andygu 33 Hors Ligne Banni Messages : 2265 Remerciements reçus 177	Ca c'est du claire, net et précis.....post efficace Bravo zod Guillaume Les utilisateur(s) suivant ont remercié: superjeff97500
