Adaptation/fabrication porte cannes 02 Oct 2014 20:40 #563929

  • phil56
  • Portrait de phil56 Auteur du sujet
  • Hors Ligne
  • Membre platinium
  • Membre platinium
  • Messages : 1892
  • Remerciements reçus 183
Je souhaite me fabriquer un porte cannes pour l'adapter a mon SM ::o-)

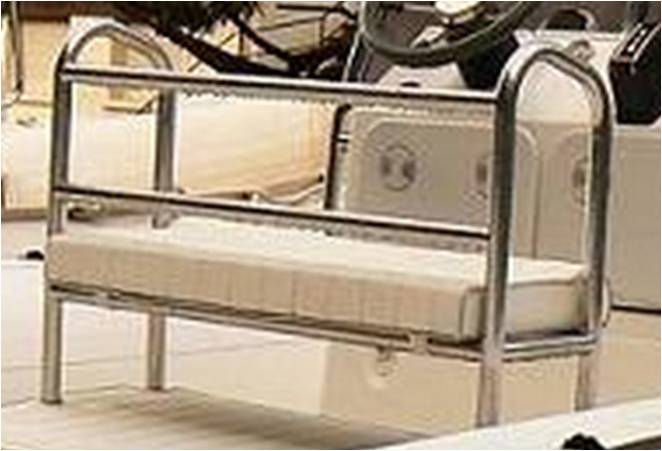

Pour cela je souhaite me prendre sur les tubes de la structure inox du siège pilote ci dessous
Je ne suis pas a coté du bateau ( j'en suis meme tres tres loin !! ::D- donc je ne peux pas donner le diametre des tubes de structure.. )

Je cherche des colliers démontables facilement (inoxydable voir plastiques) sur lequels j'adapterais le support le tube sur lequel seront fixés les tubes repose cannes.
l'idée etant de pouvoir installer ou démonter a souhait ce support de cannes par le bias de ces colliers , sans faire de trou , sans mettre de vis ... ::N-)

Si quelqu'un a un lien voir meme une idée :RB:+)

désolé pour la qualité de l'image ! ::p- ::t-


Pièces jointes :

Connexion ou Créer un compte pour participer à la conversation.

Dernière édition: par phil56.

Adaptation/fabrication porte cannes 02 Oct 2014 21:31 #563933

Salut!!

Bin suis pas pecheur..mais du tube pvc PTT en 40mm de diamètre fixé avec des rilsan...que tu trouves partout...

::r- ::r-

Connexion ou Créer un compte pour participer à la conversation.

Adaptation/fabrication porte cannes 02 Oct 2014 21:45 #563934

oui cette idee d'ulysse est tres bien ,en provisoire si tu veux ,elle te permettra de trouver les bonnes positions ,le nb...

Connexion ou Créer un compte pour participer à la conversation.

Adaptation/fabrication porte cannes 02 Oct 2014 21:56 #563936

  • phil56
  • Portrait de phil56 Auteur du sujet
  • Hors Ligne
  • Membre platinium
  • Membre platinium
  • Messages : 1892
  • Remerciements reçus 183
Mouais .. :Pp:+) mais je dois couper les colliers a chaque fois , et en remettre d'autre souvent
car j'alterne souvent Peche /chasse SM et ballades ...et pour les 2 derniers ca gêne plutot qu'autre chose ...
je cherche quelque chose genre collier rabattable avec un ecrou papillon ou quelque chose comme ca..
( si j'y met 5/6 cannes ,ca fait un peut de poids , surtout si ca bouge....vu le prix d'un ensemble Tenryu/Shimano Stella !! ::h- j'essaie d'en prendre le plus grand soin ! ::A-) )

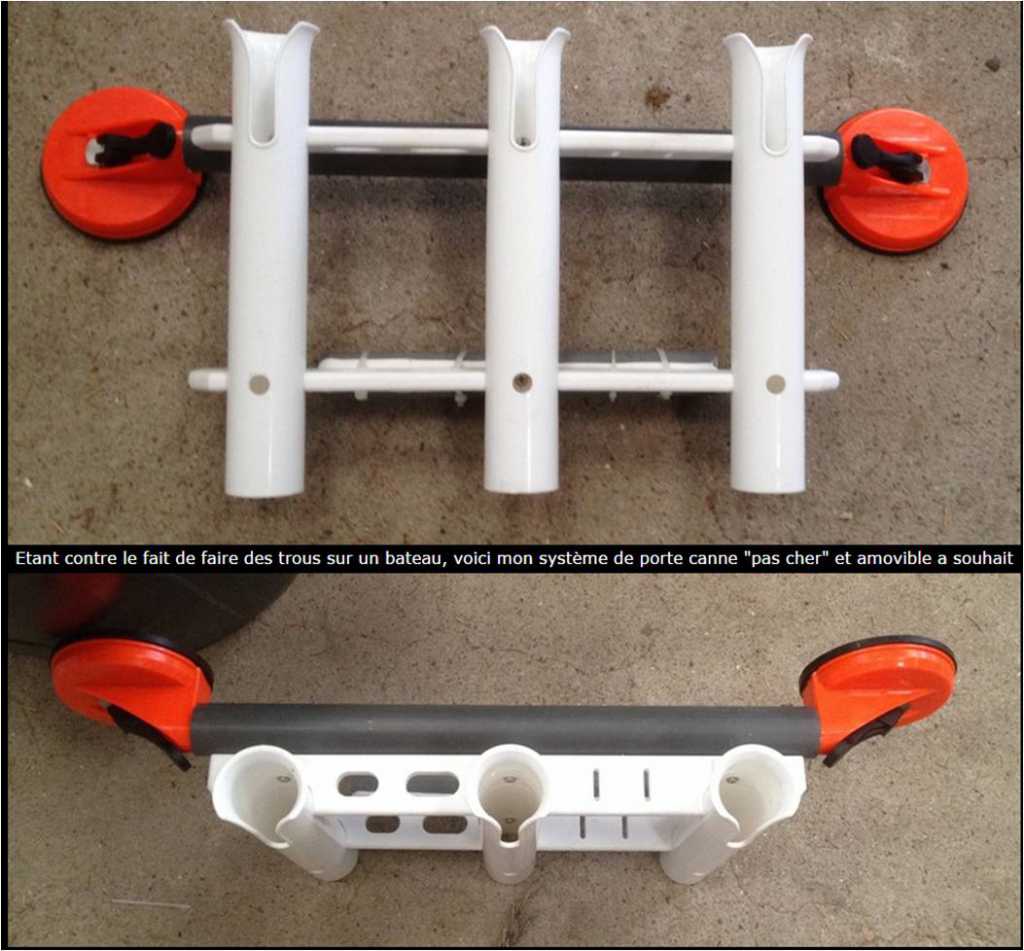

J'avais deja un support de cannes (voir ci dessous) que j'avais fais avec des ventouses. Mais je veux en refaire avec le double de repose canne .
De plus les ventouses c'est parfait sauf que ca laisse des traces noires tres difficile a enlever ( comme si ca aspirait les saletée ..;???meme sur du gelcoat blanc !)

Pièces jointes :
Les utilisateur(s) suivant ont remercié: fred62118

Connexion ou Créer un compte pour participer à la conversation.

Dernière édition: par phil56.

Adaptation/fabrication porte cannes 02 Oct 2014 22:04 #563937

le coup des rislands,pour moi c'est en provisoire,bien definir ta position,mais apparament tu sais ce que tu veux,trouve toi un bon chaudronnier,il va adapter tout ça,moi j'en ai un d'encastre sur le flan de la console,trouve cela bien pratique aussi

Connexion ou Créer un compte pour participer à la conversation.

Adaptation/fabrication porte cannes 02 Oct 2014 22:20 #563938

  • phil56
  • Portrait de phil56 Auteur du sujet
  • Hors Ligne
  • Membre platinium
  • Membre platinium
  • Messages : 1892
  • Remerciements reçus 183

mamola68 écrit: le coup des rislands,pour moi c'est en provisoire,bien definir ta position,mais apparament tu sais ce que tu veux,trouve toi un bon chaudronnier,il va adapter tout ça,moi j'en ai un d'encastre sur le flan de la console,trouve cela bien pratique aussi


Merci Mamola, mais moi je suis anti trou sur un bateau ::N-) ::e-

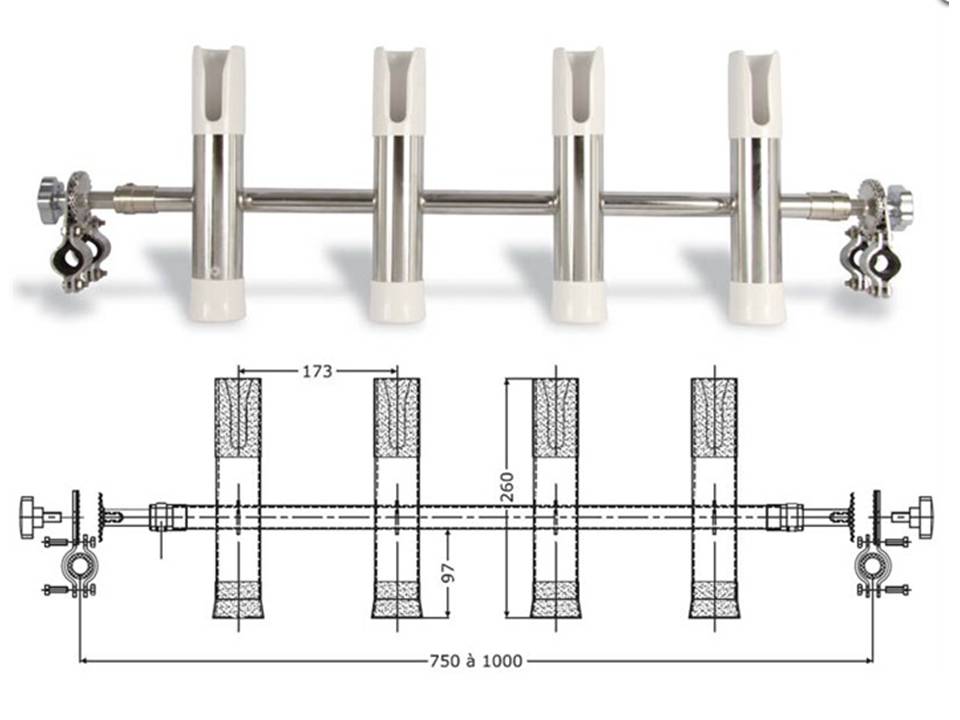

j'ai trouvé ca sur le net , mais a 215 € ::t- ::p- je vais essayer de le faire moi meme.... mais c'est ces colliers que je cherche , ou quelque chose s'y rapprochant :rB:+)

Pièces jointes :

Connexion ou Créer un compte pour participer à la conversation.

Adaptation/fabrication porte cannes 02 Oct 2014 22:31 #563939

le metier du chaudronnier

Connexion ou Créer un compte pour participer à la conversation.

Adaptation/fabrication porte cannes 02 Oct 2014 22:50 #563942

Le chaudronnier, il est là et il y à quelques chose de plus simple à faire, je prends ma plume et je te crobarde quelque chose dans 5 min.

Laurent

Connexion ou Créer un compte pour participer à la conversation.

Adaptation/fabrication porte cannes 02 Oct 2014 23:00 #563943

  • phil56
  • Portrait de phil56 Auteur du sujet
  • Hors Ligne
  • Membre platinium
  • Membre platinium
  • Messages : 1892
  • Remerciements reçus 183
j'ai aussi plus simple .(ca cogite , ca cogite !!! :RB:+) :RB:+)

une "armature " avec des plats en alu disons de 80 mm (inox c'est bien , mais plus lourd ! ::N-) ) qui viendrait s'emboiter (ou a "cheval") dans les 2 tubes du dossier .
Comme ca pas besoin de colliers carrement , et demontable/remontable en 5 secondes
Un truc qui ferait la meme largeur que le dossier , de cette manier , cela ne bougerait pas lateralement quand le bateau navigue ...

a paufiner , on doit pouvoir faire mieux ::K-)

Connexion ou Créer un compte pour participer à la conversation.

Dernière édition: par phil56.

Adaptation/fabrication porte cannes 02 Oct 2014 23:09 #563945

Voilà ma suggestion ::K+) ::K+)
Laurent
Pièces jointes :

Connexion ou Créer un compte pour participer à la conversation.

Adaptation/fabrication porte cannes 02 Oct 2014 23:09 #563948

ne melange pas inox et alu,conseil

Connexion ou Créer un compte pour participer à la conversation.

Adaptation/fabrication porte cannes 02 Oct 2014 23:25 #563950

On peut aussi faire ça, un peu moins lourd !!
Pièces jointes :

Connexion ou Créer un compte pour participer à la conversation.

Adaptation/fabrication porte cannes 03 Oct 2014 07:57 #563962

Bonjour, si tu connais un plombier qui fait de la haute pression demande lui de te recuperer une barre de pvc dia 50 en HP16
j'ai fais mes support avec ça
la longueur que tu veux
un trou dia 13 pour passer la clef et un trou dia 6 pour la boulonnerie inox (x2)
ils sont incassable (5 mm epais)
un coup de ponçage
peinture
et tu as des beau support de canne pour rien

Connexion ou Créer un compte pour participer à la conversation.

Adaptation/fabrication porte cannes 03 Oct 2014 08:14 #563964

  • phil56
  • Portrait de phil56 Auteur du sujet
  • Hors Ligne
  • Membre platinium
  • Membre platinium
  • Messages : 1892
  • Remerciements reçus 183
Merci pour vos idées je prend tout ::K+)
je ferais un mix

je mettrais la solution choisit et le resultat final ici ::r-

Connexion ou Créer un compte pour participer à la conversation.

Adaptation/fabrication porte cannes 03 Oct 2014 08:53 #563967

www.google.fr/search?q=collier+de+fixati...gdgI&ved=0CAYQ_AUoAQ
richardeau

Connexion ou Créer un compte pour participer à la conversation.

Adaptation/fabrication porte cannes 03 Oct 2014 09:09 #563968

www.waterconcept.fr/tube-et-fixation-32-...pour-tube-32-mm.html

www.retif.eu/agencement/systemes-d-agenc...-o-32-mm-chrome.html
richardeau

Connexion ou Créer un compte pour participer à la conversation.

Adaptation/fabrication porte cannes 03 Oct 2014 09:20 #563971

www.accastillage-diffusion.com/catalog/A...-et-25-mm,52491.html
richardeau

Connexion ou Créer un compte pour participer à la conversation.

Adaptation/fabrication porte cannes 03 Oct 2014 10:05 #563979

Bonjour,
Mamola,une photo serait sympa.cela aiderait les bricoleurs.
bernard. Membre ANPM
Membre donateur associé SNSM

Connexion ou Créer un compte pour participer à la conversation.

Adaptation/fabrication porte cannes 03 Oct 2014 11:58 #563989

Mes deux dernières réflexions ont donné ça, avec la deuxième tu pourrais même en profiter pour te faire un petit dossier.

Laurent ::r-

Connexion ou Créer un compte pour participer à la conversation.

Adaptation/fabrication porte cannes 03 Oct 2014 12:24 #563990

Désolé pour les croquis, il n'ont pas voulu passer ::p-
Pièces jointes :
