SUJET :

Salut a tous

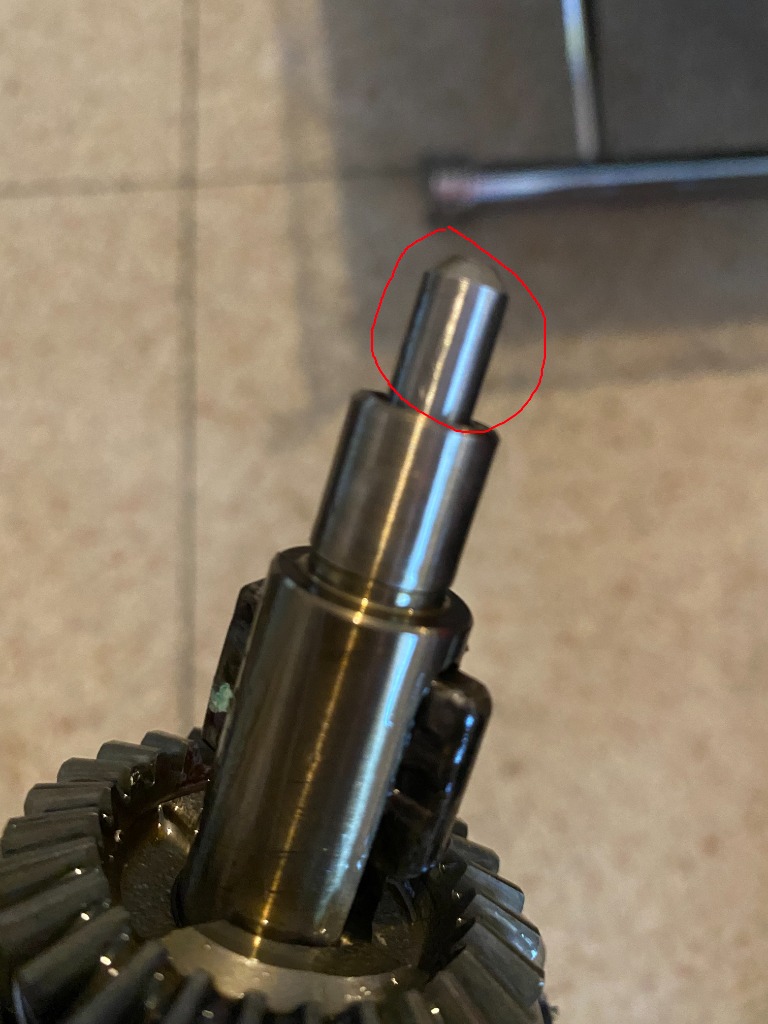

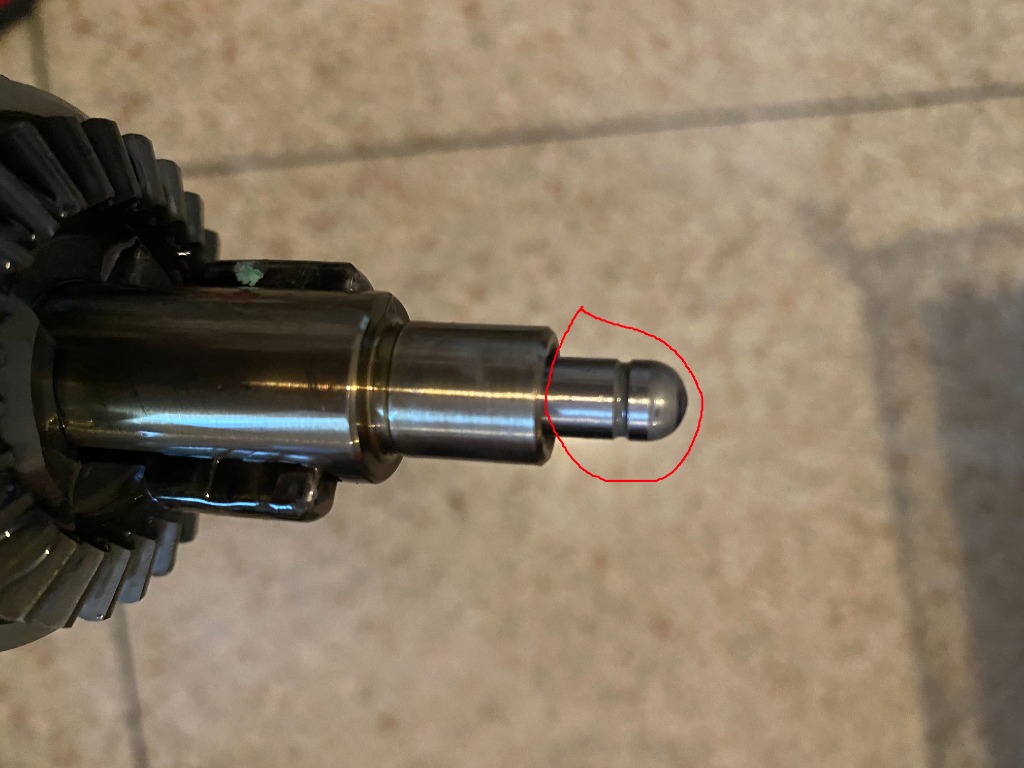

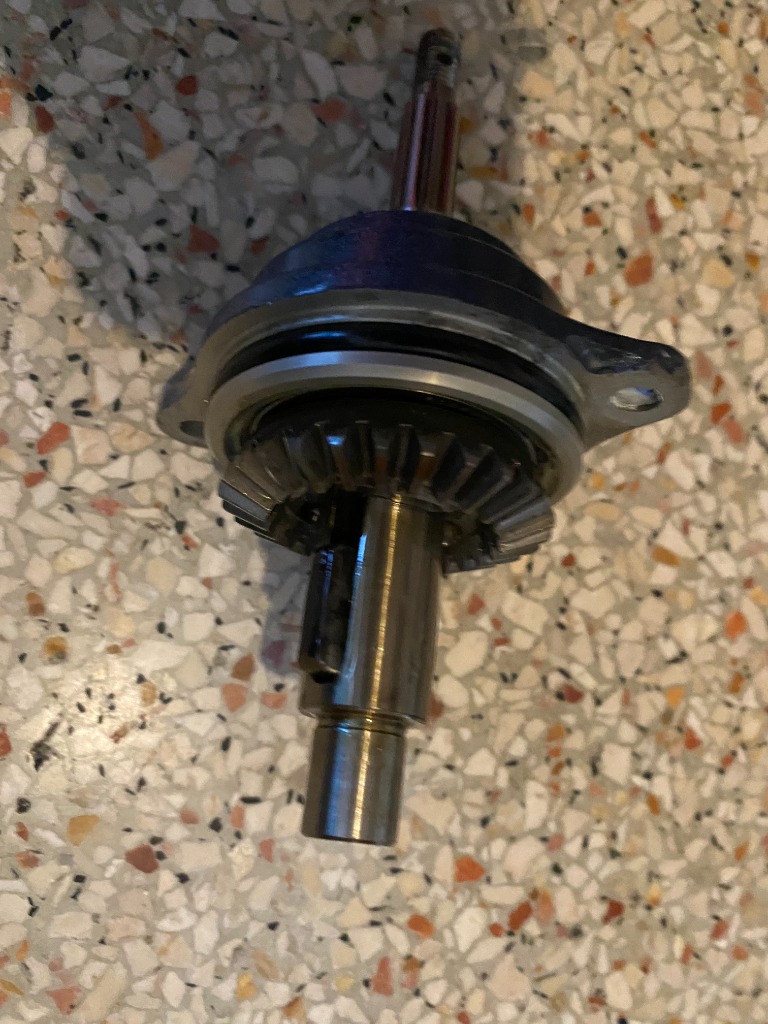

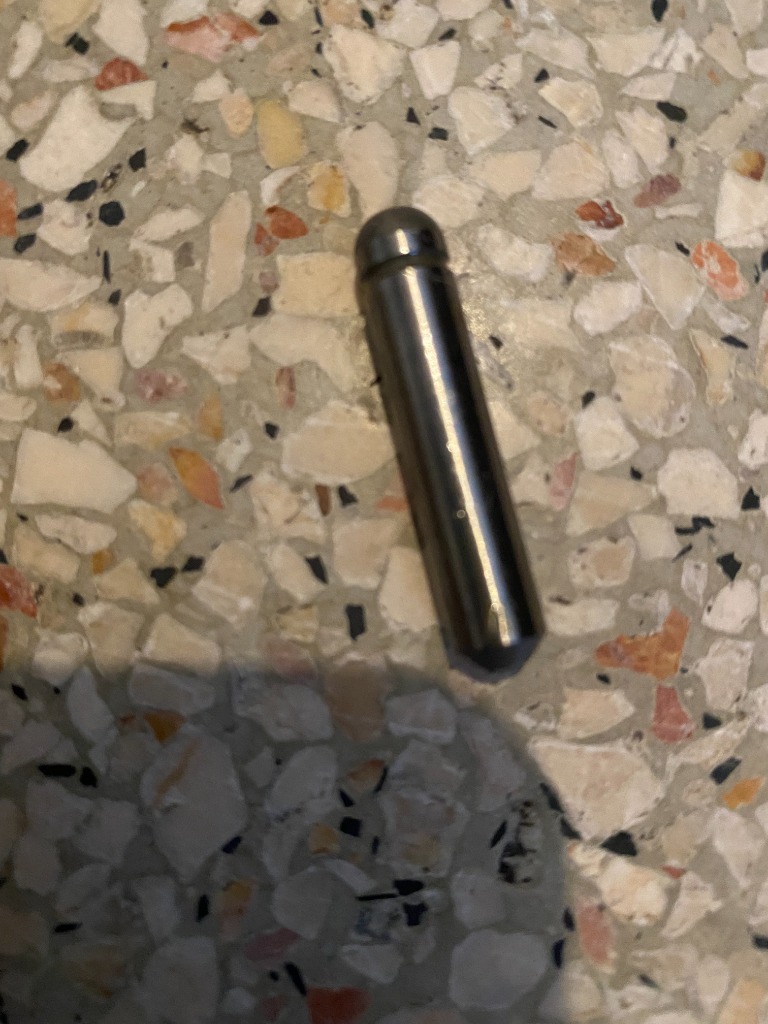

J'ai démonté les hélices pour faire un nettoyage et j'ai aussi déposé ça (voir photo, désolé je sais pas comment ça s'appel), c'est pour faire la vidange je crois, et il y a une petite tige métallique qui est tombé mais je sais pas de quel coté est la rainure.. en haut ou en bas (voir photo)

Savez vous de quel coté mettre cette tige métallique ?

Merci

Il ne faut pas toucher à ça pour faire la vidange de l'embase!
Règle générale à respecter impérativement: quand on ne connaît pas, il est indispensable de se renseigner AVANT de faire quoi que ce soit.
Quels sont la marque et le type de ton moteur?
Une photo de la plaque d'identification serait la bienvenue.

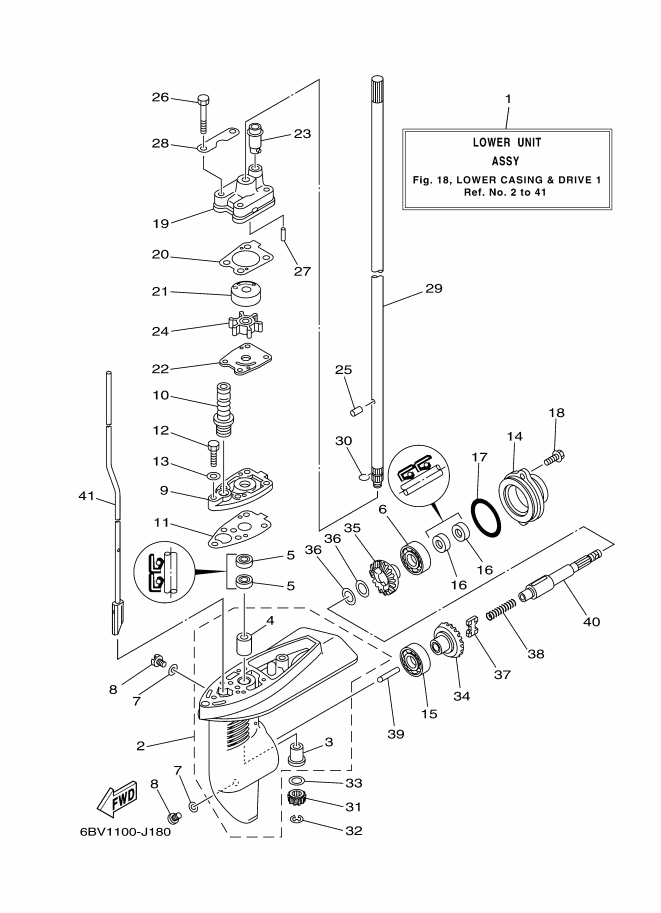

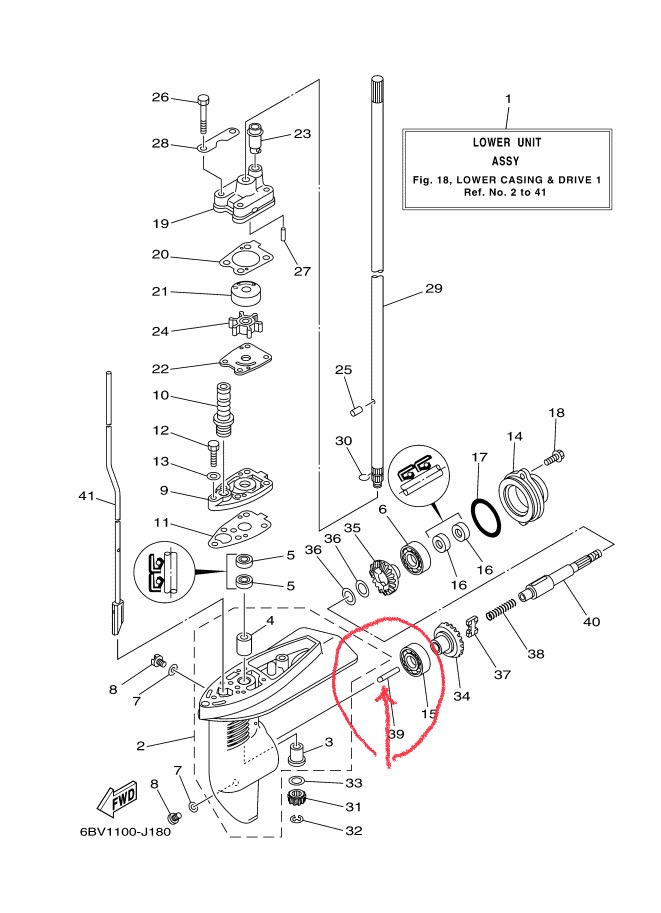

J'ai trouve a l'aide du numéro de série et du code model la vue éclatée mais ont voit pas la rainure de la pièce 39 (poussoir d'embrayage).

 www.yamaha-motor.eu/fr/fr/service-mainte...e/parts-catalogue/#/

Ben si il est là

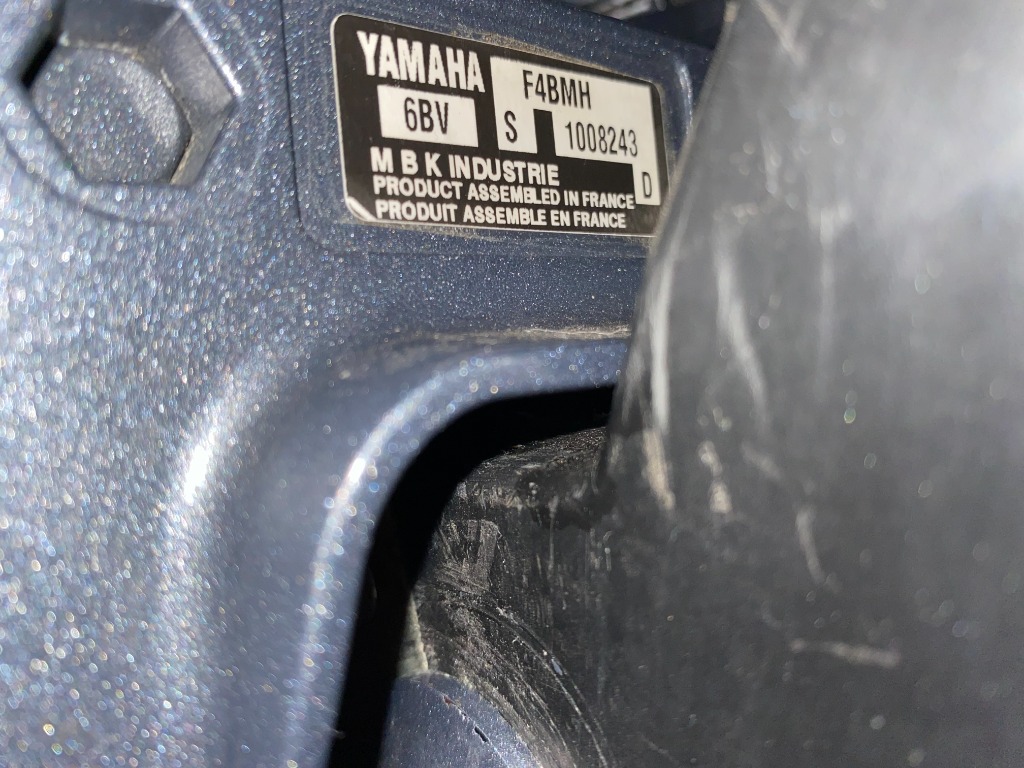

Merci pechevoile, oui je sais, c'est une erreur de ma part.. voici une photo de la plaque d'identification

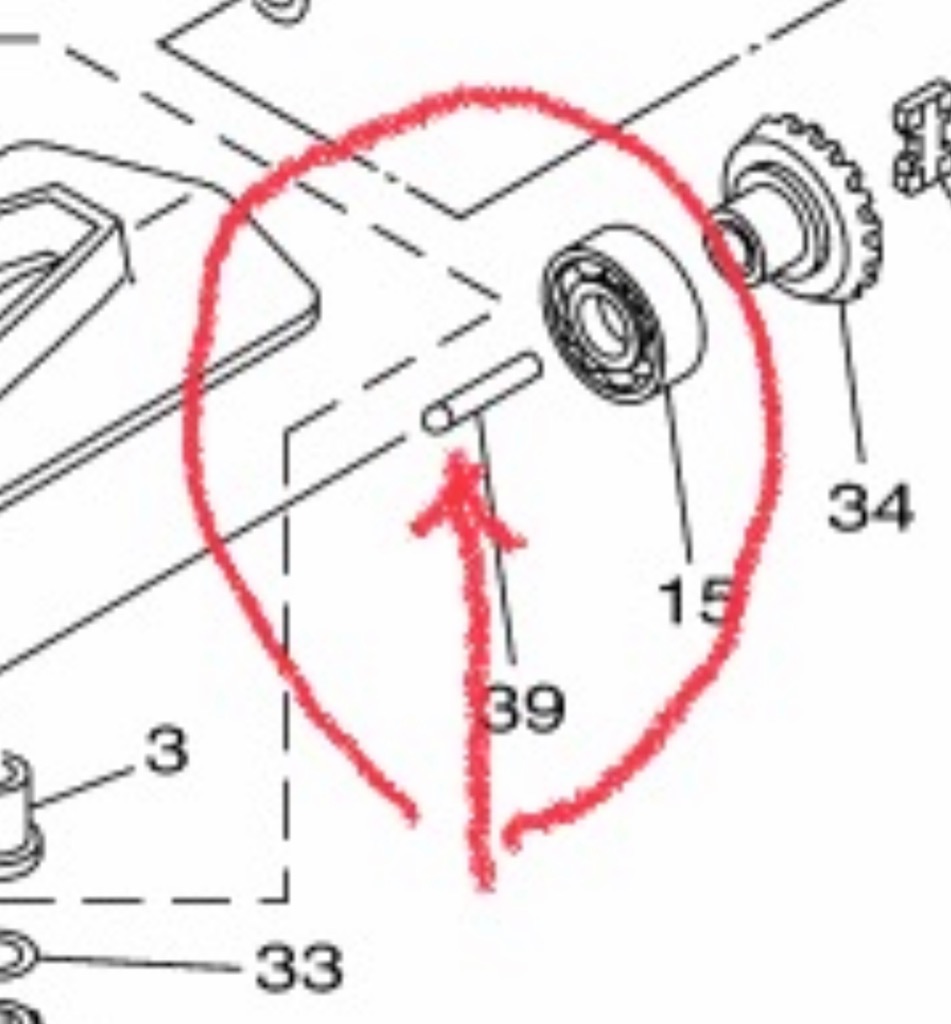

Merci Artmaniacq, Ah ok, vous êtes certain que c'est la rainure et non le cylindre en relief ?

Je sais pas pourquoi la photo est a l'envers

Salut, personne ?

" Ah ok, vous êtes certain que c'est la rainure et non le cylindre en relief ?"

En dessin industriel, il n'y a pas de trait plein pour matérialiser un raccordement, entre un cylindre et une demi sphère, comme représenté sur la vue ci dessus.
C'est donc la rainure qui est représentée.

écrit:

" Ah ok, vous êtes certain que c'est la rainure et non le cylindre en relief ?"

En dessin industriel, il n'y a pas de trait plein pour matérialiser un raccordement, entre un cylindre et une demi sphère, comme représenté sur la vue ci dessus.
C'est donc la rainure qui est représentée.

Merci c'est noté

écrit:

" Ah ok, vous êtes certain que c'est la rainure et non le cylindre en relief ?"

En dessin industriel, il n'y a pas de trait plein * pour matérialiser un raccordement, entre un cylindre et une demi sphère, comme représenté sur la vue ci dessus.
C'est donc la rainure qui est représentée.

* QUAND LA DEMI SPHERE EST EN BOUT DU CYLINDRE.

Madooooooooooooooooooooooooooooooonnna ! Tout mettre dans une brouette et direction un bon concessionnaire! ou Pia puisque c'est du YAMAHA.............

En y regardant bien, il est clair que la tige de commande marche Av-Ar n° 41 commande l'inversion de marche en se déplaçant verticalement et doit appuyer sur une surface dotée d'un angle
