SUJET :

Bonjour à tous,

J'aimerais installer un compte tour sur notre Yamaha 40cv 2 temps de 1993. Attention je n'ai pas de batterie. Est-ce possible et si oui avez vous un modèle à me conseiller?

Merci d'avance,

Zeb

Bonjour, regardes là;www.kintana-yachting.fr/contact-kintana-yachting.php

Merci pour l'adresse mais j'ai rien trouvé dessus. Visiblement ils ne vendent pas de compte tours?

Ton probleme c est de trouver le shéma electrique du moteur pour trouver les 2 fils qui vont te donner les impulsions pour le cpte tours change ta recherche pour connaitre le plan elec tu auras plus de réponse ensuite tu branche n importe quel compte tours en 12 volts je l avais fait sur une 2 cv en me branchant sur la bobine...

Bonjour, pour brancher le compte tours il faut te prendre sur un fil vert ( alternatif) qu'il y'a dans ton moteur.
Suit les fils qui sortent de dessous le volant et tu devrais trouver.

Tous les modèles de compte tours ne marcheront pas, il te faut un compte tours 6pole. A confirmer.

Merci pour vos réponses.
Je compte prendre un VEETHREE Amega 0/7000t, mais je n'arrive pas à trouver une doc spécifiant qu'il fonctionne bien sur un 2tps.
Il est spécifié qu'il se branche sur l'alternateur borne W. Ø du cadran 95mm. C'est quoi le cadran 95mm??

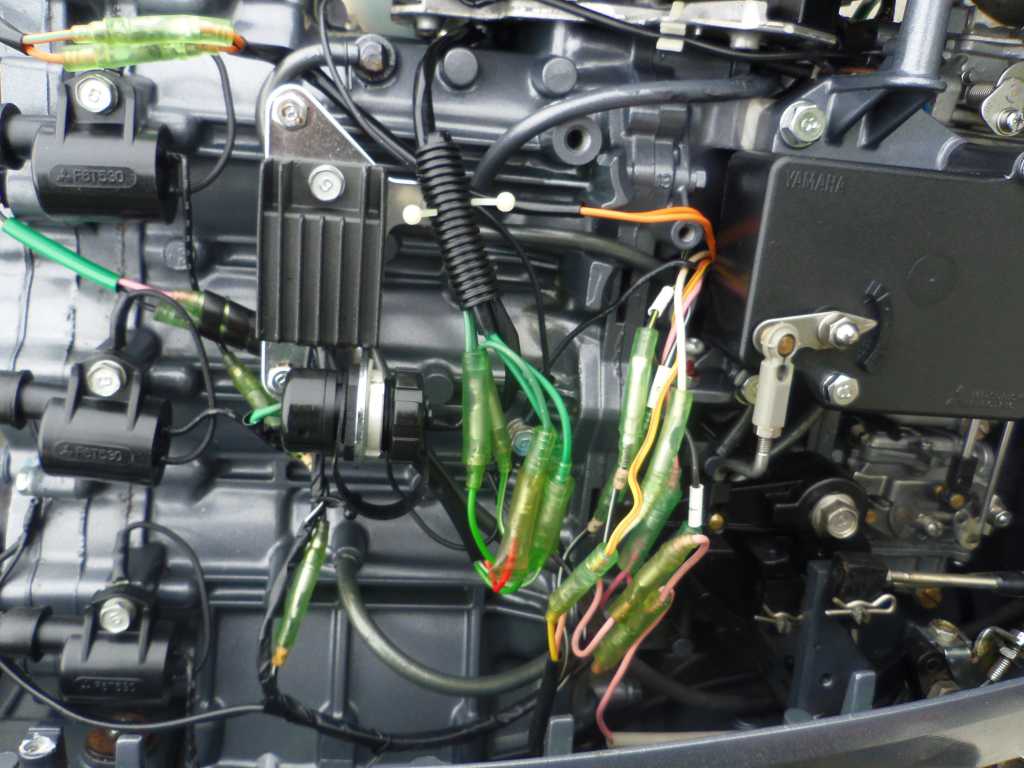

Dans le moteur cf photo, il y a une prise surement pour charger une batterie. Je peux me brancher directement dessus?

Je remonte le sujet, j'ai un vieux Yamaha et j'aimerai y brancher un compte tour.
J'ai démonter le boitier des gaz et aucun fil de dispo, peut être dans le moteur?

Si fil il y a c est en effet dans le moteur et pas dans la poignée de gaz

Boitier des gaz ?? = le remotte contrôle/ boitier de commande à distance ?

Tu questionne sur un ancien post et cela sans indiquer le modèle exact de ton Moteur = Année , puissance , 2 ou 4 temps , carbu ou Injection , modèle , code moteur , démarrage électrique ou à Corde !!!!!

Pour le C.Tour Il faut impérativement un + 12vdc + une masse + le fil violet des poles

Exact.
Alors le moteur est un Yamaha 2 temps 40cv carbu.
Modèle 40VMO. Démarrage manuel et trim manuel.
Année 1999 ou 2000

Merci

Donc c'est un YAM 40V - 3 cyl de 698cc identique au 50H et DMO = démarrage manuel , lubrification autolube .

Actuellement il est en barre franche ou commande à distance ???

Si commande à distance est ce un boitier YAM ?? et est-il équipé d'un faisceau electrique qui va au moteur ?? même si pas branché dans le moteur ,faut quand meme brancher la sécurité homme à la Mer .

Sur la petite plaque il est aussi indiqué le code moteur que tu n'as pas indiqué !!!! ( par exemple 6H4 )

Y a t-il une batterie branchée sur le régulateur / redresseur piece 1 sur le schéma ci dessous??

Car pour fonctionner le compte tour a besoin du 12vdc + d'une masse + du fil des poles à brancher sur une cosse libre ou sont déja shuntés 2 fils G , cette cosse est en attente pour le compte tour = fil VERT (=G) qui sort du stator 2 et va se brancher sur l'ENTREE du regulateur / redresseur 1 , voir le schéma ci dessous

Le code est 6H4
Commande à distance, il y a bien le coupe circuit d'installer.

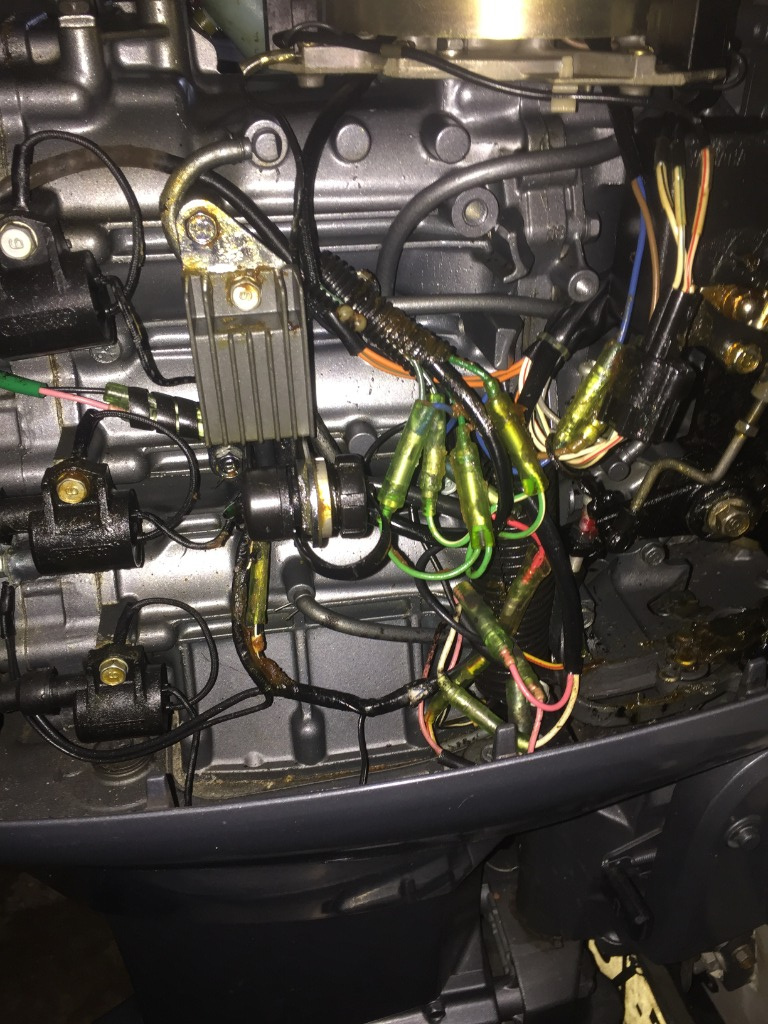

Voila une photo du moteur, j'ai commandé un régulateur que j'installe dès qu'il arrive.

Tu indique avoir commandé un régulateur de tension ????

Sur la photo que tu viens de poster il y en a un ( la piece en alu à ailettes)

Il est HS ?? c 'est quoi un redresseur régulateur ou seulement un régulateur ??

Désolé, je me suis trompé, c'est bien un régulateur redresseur que j'ai commandé

Et celui sur ton moteur ????

Avec la pièce que j'ai sur le moteur, je ne peux pas charger ma batterie.

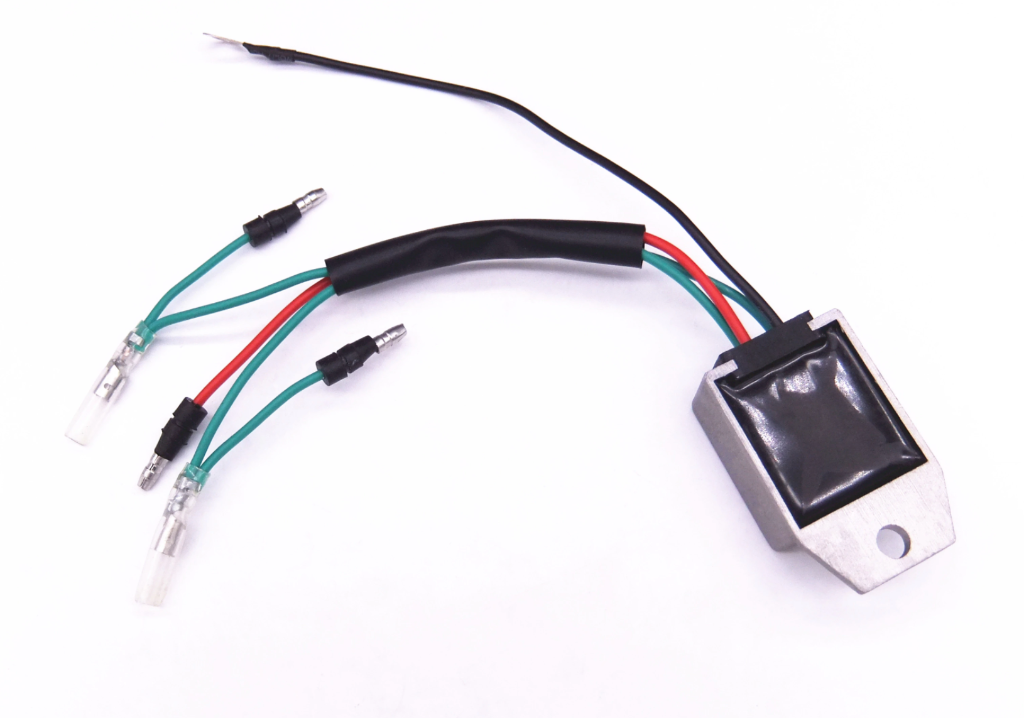

Voila ce que j'ai commandé:

Après, je me suis peut être trompé entre les pièces mais d'après ce que j'avais compris, grâce à cette pièce, je peux brancher le moteur à la batterie pour la charger.

Je remonte le sujet si il y a des connaisseurs.
Merci d'avance.

Bonjour, j'ai le même moteur et le même objectif. Avez vous monté votre redresseur ? tout fonctionne ? Est il possible d'avoir une photo avec du montage du redresseur ?
Merci
