SUJET :

Bonjour à tous,
Précision : mon niveau de connaissance en éléctricité est de 1/10. (1 car je sais ce qu'est un + et un -)


Une fois cela précisé, voila mon "problème"
J'ai tenté de brancher la jauge de la facon suivante.

• rouge sur +
• noir sur -
• bleu sur bleu (issue du flotteur)
• brun (issue du flotteur) sur -

(jaune et orange etant la lumière de fond, je ne m'y suis pas interressé)
Résultat, ca ne fonctionne pas. J'ai essayé pas mal de config mais ca ne marche pas.
Je précise que j'ai un bornier de distribution pour le positif et le negatif.
Le positif arrive après le coupe circuit, et je connect donc tout mes "rouges" sur le bornier.
Le negatif arrive de la batterie, et je connect donc mes "noirs" sur le bornier.

Ca fonctionne bien pour la lumière, le sondeur, l'affichage TACH yamaha et le moteur.

Si l'un d'entres vous pouvez me faire un schema pour me dire comment brancher..... j'en serais vraiment ravi

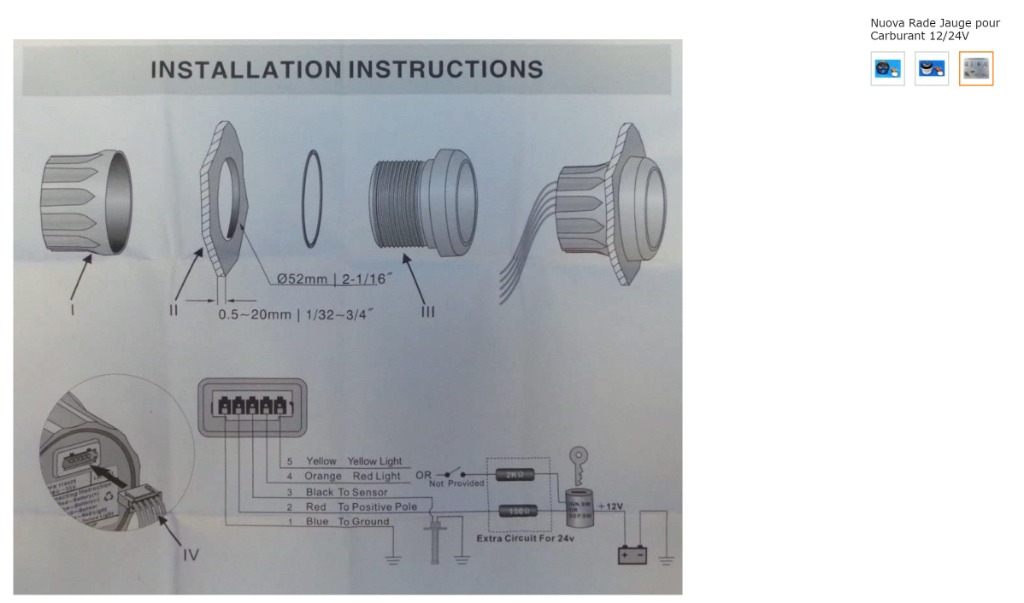

Je viens de trouver la notice d'origine.
C'est tout bon merci.
