SUJET :

Tete attelage freinee 04 Mar 2019 16:27 #643578

Bonjours tout le monde
Suite a la refection de mon systeme de freinage je me pose des questions concernant le systeme de la tete attelage freinee. Ma remorque est une satellite mx1111. J ai achete bateau remorque. Je refais les freins ainsi que la tige filetee qui est toute rouillee. Mais il dout me manquer des pieces dans le levier de frein.

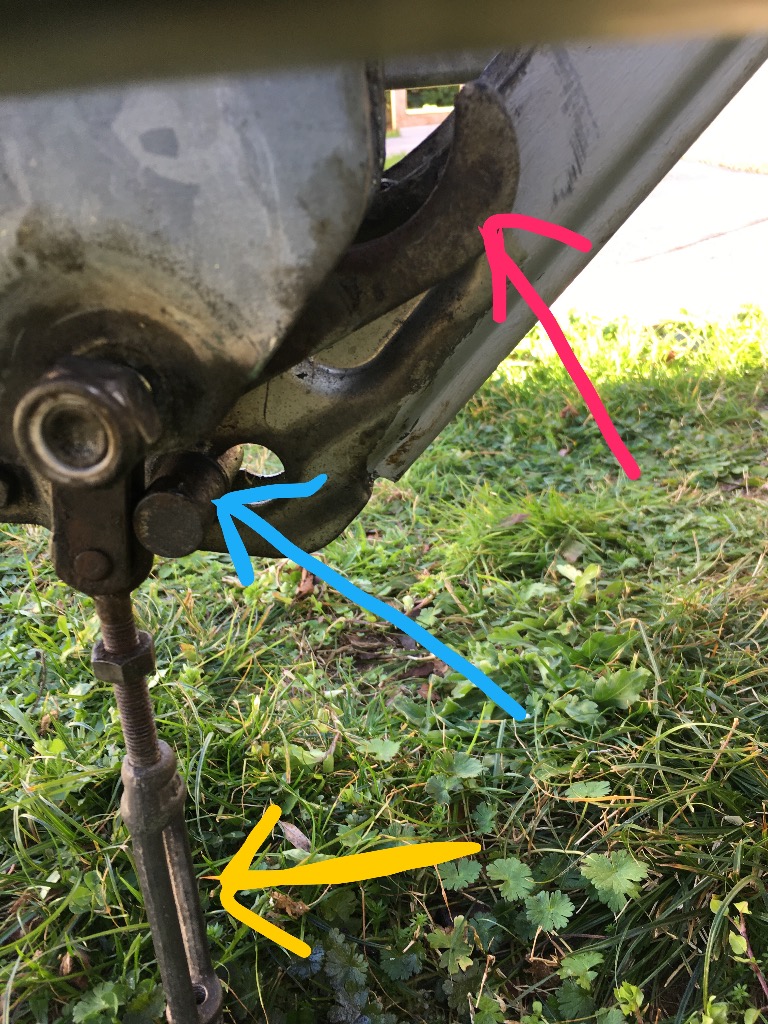

Comment est fixé le crochet ( fleche rouge)
Qui a t il de fixé sur la piece cylindrique ( fleche bleue)
Le ridoir ( jaune ) c est ok il supporte la tige filetee
A quoi sert ce crochet et comment est il monté
Merci

Connexion ou Créer un compte pour participer à la conversation.

Tete attelage freinee 04 Mar 2019 16:32 #643580

Pièces jointes :

Connexion ou Créer un compte pour participer à la conversation.

Tete attelage freinee 04 Mar 2019 18:33 #643590

:sc)) :sc)) :sc)) :sc)) :sc)) :sc))

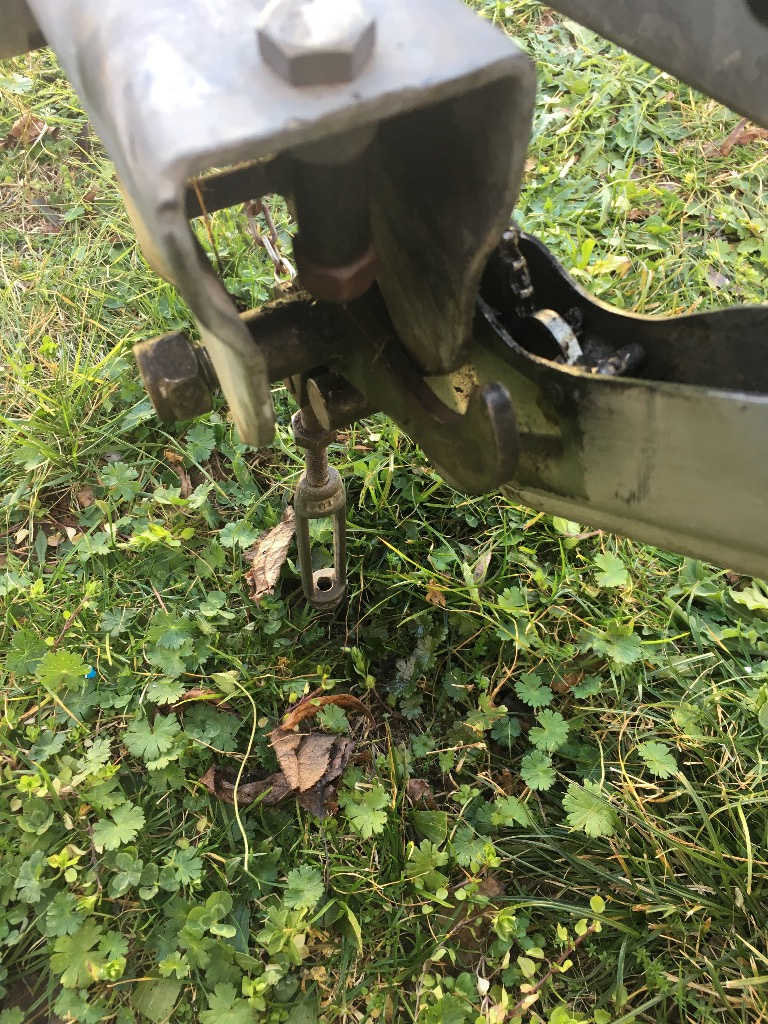

Y a trop d'herbe, on "voit" pas !!!!!!
Aningoul 99 TN

Connexion ou Créer un compte pour participer à la conversation.

Tete attelage freinee 04 Mar 2019 18:36 #643592

BON! sérieux: le "ridoir" , en principe, on y visse la tige qui part vers l'arrière ?

J'en ai démonté quelques unes! là, je ne vois pas! et encore moins ce crochet ?
Aningoul 99 TN

Connexion ou Créer un compte pour participer à la conversation.

Tete attelage freinee 04 Mar 2019 20:28 #643600

Au niveau de la flèche rouge, je pense que c'est le "piston" de la tête de freinage qui vient en contact avec ton crochet.
La flèche bleu, ce ne serait une butée pour ton frein à main par exemple ?
On ne voit pas bien, mais on l'impression que le ridoir à changer de place entre les photos.
Le ridoir pour moi, doit aller du côté opposé au crochet sur cette même pièce.
Hervé

Connexion ou Créer un compte pour participer à la conversation.

Dernière édition: par buzz56-29.

Tete attelage freinee 04 Mar 2019 21:17 #643605

On pourrait avoir une vue d'ensemble? :blink:

Connexion ou Créer un compte pour participer à la conversation.

Tete attelage freinee 04 Mar 2019 22:07 #643606

Bonsoir à tous
Demain je ferai de nouvelles photos. Sur la seconde photo on voit que le piston est vissé sur la tête d attelage. Comment fonctionne la tête d attelage freinée? Sur ma remorque si j enfonce la tête d attelage le piston n agit sur aucune piece

Connexion ou Créer un compte pour participer à la conversation.

Tete attelage freinee 04 Mar 2019 22:25 #643607

Le piston sert à repousser la tête d'attelage et de ce fait libérer les freins - c'est aussi un "amortisseur" lors du freinage pour que, lorsque l'attelage s'écrase sur la tête - cela ne se fasse pas brutalement et que ça ne bloque pas les freins - c'est pas clair ... désolé
Samartom

Connexion ou Créer un compte pour participer à la conversation.

Tete attelage freinee 05 Mar 2019 07:44 #643611

Ce que j'ai appelée piston, ce n'est pas le vérin amortisseur. En parlant de piston, je voulais parler de la pièce (au niveau du soufflet noir) sur laquelle est montée la "tête de lapin" qui coulisse lorsque tu freine et entre en contact avec ton crochet.
Hervé

Connexion ou Créer un compte pour participer à la conversation.

Tete attelage freinee 05 Mar 2019 09:07 #643612

Et pour Aningoul la tondeuse t attends si tu passes par Bastia
L'apéro après le boulot bien sur

Connexion ou Créer un compte pour participer à la conversation.

Tete attelage freinee 05 Mar 2019 09:24 #643613

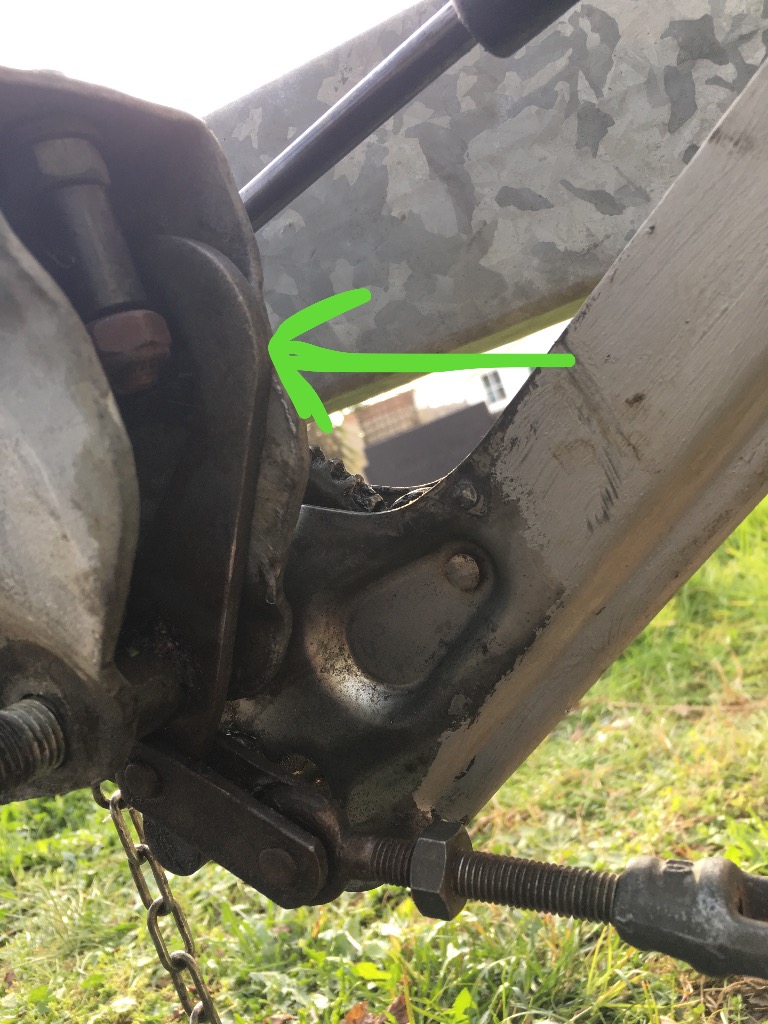

Ca y est c est resolu. En poussant sur la tete d attelage le verrin se deplace ,une plaque carree est fixee a l extremite du piston et vient agir sur le crochet. Celui ci bascule et tire sur le ridoir de la tige filetee. Par contre il faudra regler le positionnement du crochet afin de declencher le freinage plus tot ou plus tard.

Le freinage entre en fonction quand la tete est totalement repoussee ou au fur et a mesure de l ecrasement
Pièces jointes :

Connexion ou Créer un compte pour participer à la conversation.

Tete attelage freinee 05 Mar 2019 11:41 #643615

Le freinage doit commencer au plus tôt donc quand le piston commence à rentrer et plus il s'enfonce et plus tire sur le ridoir pour faire freiner la remorque.

Ciao
Lio76 - Dieppe

Connexion ou Créer un compte pour participer à la conversation.

Tete attelage freinee 05 Mar 2019 13:11 #643619

Merci pour les infos.
Pouvez vous me dire comment régler la sensibilité du freinage? Faut il mettre la remorque sur chandelle et comment repousser la tête d attelage

Connexion ou Créer un compte pour participer à la conversation.

Tete attelage freinee 05 Mar 2019 13:55 #643621

Salut,
J'avais vu une vidéo la dessus via ce site...
www.guide-plaisance-mobile.fr/comment-re...le-frein-de-remorque
Le gars explique et montre en français toute la procédure à suivre ...
Cherche sur le net via youtube, il y en a sûrement d'autres ...
Oui tu la mets sur cales, ensuite le réglage se fait en autre par à l’intérieur de la roue, il y a une roue crantée à faire tourner avec un tournevis .
Les utilisateur(s) suivant ont remercié: Nounours2B

Connexion ou Créer un compte pour participer à la conversation.

Dernière édition: par stickshaker.

Tete attelage freinee 05 Mar 2019 15:14 #643622

Impeccable .merci

Connexion ou Créer un compte pour participer à la conversation.

Tete attelage freinee 05 Mar 2019 16:25 #643624

Pour le reglage, OUI il faut que la roue à régler soit lévée, et j'utilise une sangle à cliquet pour comprimer progressivement la tete d'attelage et vérifier le freinage. La sangle fixée de chaque coté de la remorque fait un U au niveau de la poignée de vérouillage de la boule.

Bons réglages ::K+)
Ciao
Lio76 - Dieppe

Connexion ou Créer un compte pour participer à la conversation.

Tete attelage freinee 05 Mar 2019 16:49 #643625

stickshaker écrit: Salut,
…...
Oui tu la mets sur cales, ensuite le réglage se fait en autre par à l’intérieur de la roue, il y a une roue crantée à faire tourner avec un tournevis .



Attention, la roue crantée ne doit pas servir au réglage plus ou moins tôt du début de freinage.
Ce système de roue crantée sert uniquement à régler la proximité des garnitures de freins sur chaque roue pour que les garnitures "lèchent" les tambours de façon identique sur les roues d'un même essieu.

Le réglage de la course des freins doit être fait par l'intermédiaire de la tige filetée qui va jusqu'au palonnier et dont on règle la longueur en la tournant ou, quand il existe, en tournant le ridoir monté sur cette tige. Ensuite, serrage des contre écrous.

Connexion ou Créer un compte pour participer à la conversation.

Dernière édition: par pechevoile.

Tete attelage freinee 05 Mar 2019 19:21 #643629

Un grand merci les copains
Je prépare et fiabilise la remorque pour les beaux jours afin d eviter les problemes en haute saison

Connexion ou Créer un compte pour participer à la conversation.

Tete attelage freinee 05 Mar 2019 20:35 #643632

Regarde ce pdf si tu veux plus d'info : www.paillard.fr/fr/pdf/3/notices-sav.pdf
Hervé

Connexion ou Créer un compte pour participer à la conversation.

Tete attelage freinee 05 Mar 2019 22:03 #643633

En tous cas, sur ta dernière photo, le ridoir est bien là où il doit être !!!!
Aningoul 99 TN

Connexion ou Créer un compte pour participer à la conversation.
