SUJET :

Bonjour tout le monde
Je viens d'acquérir un moteur hors bord Suzuki DF50 de 2008 en cours de montage sur mon bateau, et je ne suis pas sur de l'endroit ou connecter les cables + et - de la batterie sur mon moteur... peut etre sur le démarreur  mais pas sur... le montage n'est pas expliqué sur le manuel du propriétaire
Merci pour vos conseils

Bonsoir,

Je ne comprends pas bien ton affaire...Normalement, ton moteur, meme d'occasion, devrait etre vendu avec le faisceau électrique complet dont principalement un + et un - en évidence, avec la commande des gaz, l'inverseur avant pm arrière, un tableau de bord etc...ce n'est pas le cas ?

Sinon, n'hésite pas à rappeler le vendeur, pro ou particulier pour mettre tout cela au clair...

bonsoir,
Le faisceau électrique complet était compris avec le moteur, commande déportée compte tours et broche électrique à connecter au moteur.
j’ai récupéré les câbles de connexion à la batterie de mon ancien moteur mais ne saits pas où les connecter


Bonjour
Sous ce lien  vous trouverez le montage de votre Mercury
we.tl/t-wjCJjcp94a
Salutations

Merci mais il s'agit d'un Suzuki !!!

Sublolo17 écrit:

Bonjour tout le monde
Je viens d'acquérir un moteur hors bord Suzuki DF50 de 2008 en cours de montage sur mon bateau, et je ne suis pas sur de l'endroit ou connecter les cables + et - de la batterie sur mon moteur... peut etre sur le démarreur  mais pas sur... le montage n'est pas expliqué sur le manuel du propriétaire
Merci pour vos conseils
______________________________________________________________________________________________________________________________________

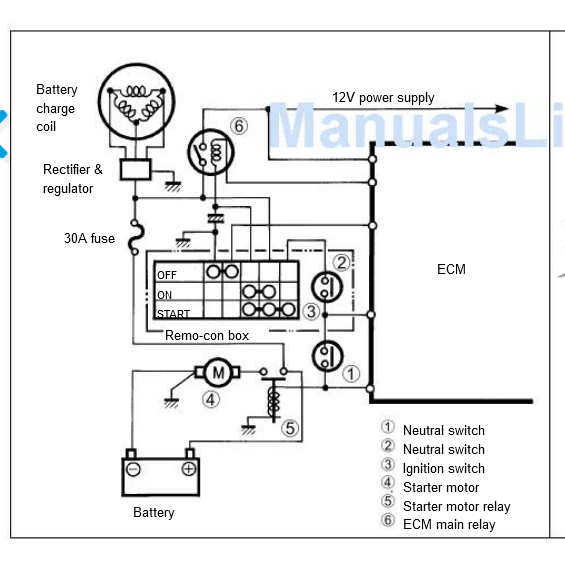

SUZUKI  DF40 /50  Alimentation  des  2 Cables entre Batterie et Moteur
Brancher  le gros cable  de masse   de la  borne   ---  moins de la batterie   à la masse du  démareur  =  N° 4 sur le schéma.
Brancher   le gros  cable   +    de la borne  +  plus  de la batterie  sur la GROSSE  cosse du  RELAIS    Démarreur =  N°  5 sur le schéma.





C tout bon, merci
