SUJET :

De quel coté remettre cette tige métallique a rainure ? 16 Juil 2021 18:54 #681235

  • Sun2k
  • Portrait de Sun2k Auteur du sujet
  • Hors Ligne
  • Membre junior
  • Membre junior
  • Messages : 34
  • Remerciements reçus 0
Salut a tous

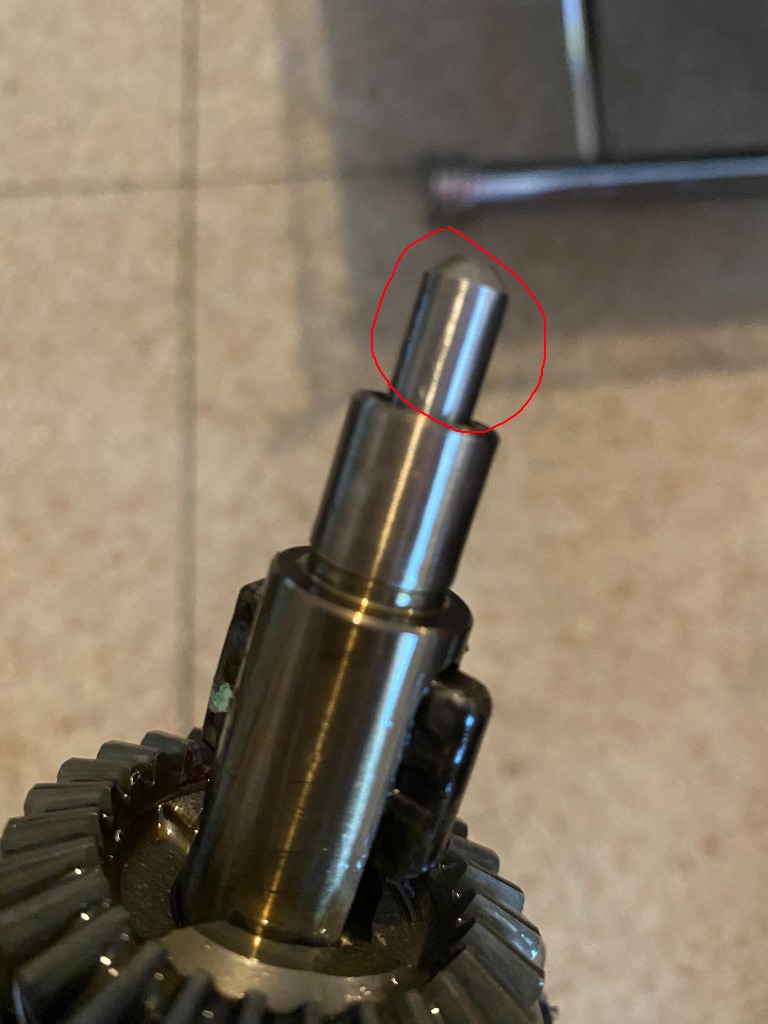

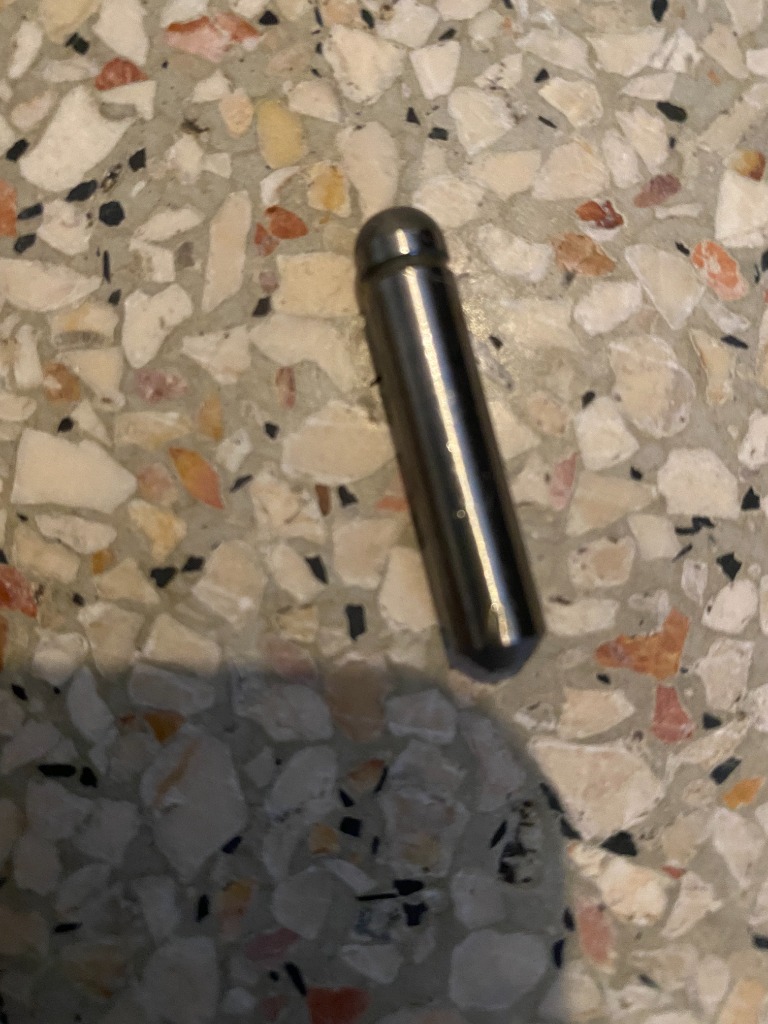

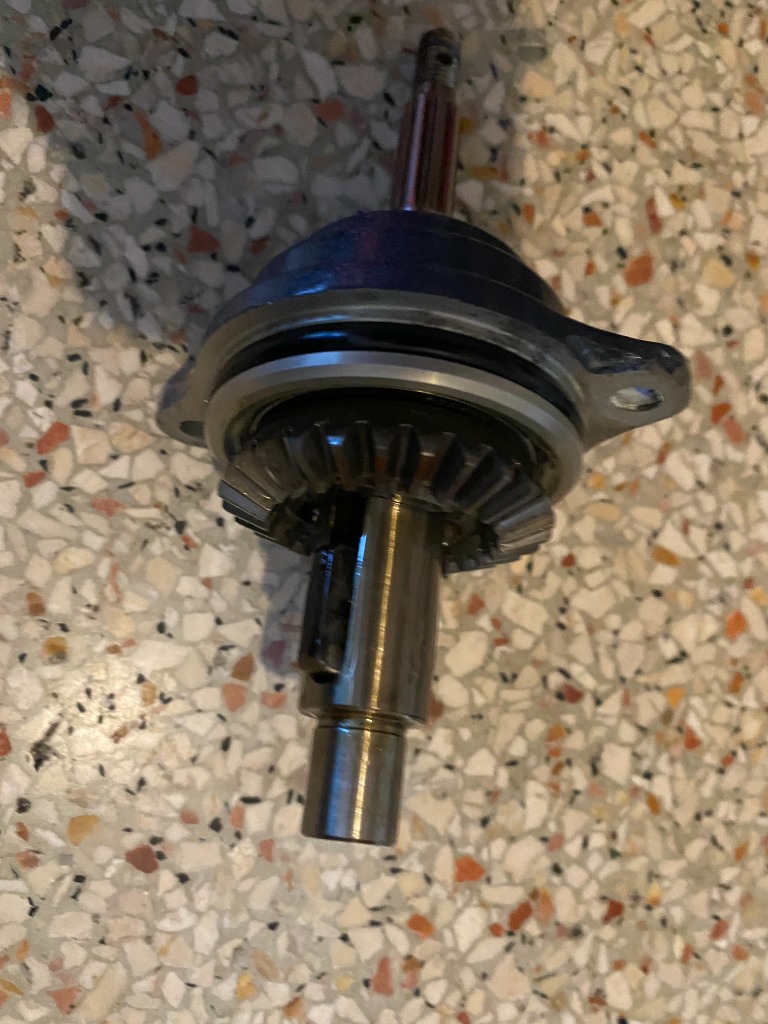

J'ai démonté les hélices pour faire un nettoyage et j'ai aussi déposé ça (voir photo, désolé je sais pas comment ça s'appel), c'est pour faire la vidange je crois, et il y a une petite tige métallique qui est tombé mais je sais pas de quel coté est la rainure.. en haut ou en bas (voir photo)

Savez vous de quel coté mettre cette tige métallique ?

Merci
Pièces jointes :

Connexion ou Créer un compte pour participer à la conversation.

Dernière édition: par Sun2k.

De quel coté remettre cette tige métallique a rainure ? 16 Juil 2021 22:44 #681244

Il ne faut pas toucher à ça pour faire la vidange de l'embase!
Règle générale à respecter impérativement: quand on ne connaît pas, il est indispensable de se renseigner AVANT de faire quoi que ce soit.
Quels sont la marque et le type de ton moteur?
Une photo de la plaque d'identification serait la bienvenue.

Connexion ou Créer un compte pour participer à la conversation.

De quel coté remettre cette tige métallique a rainure ? 16 Juil 2021 23:13 #681245

  • Sun2k
  • Portrait de Sun2k Auteur du sujet
  • Hors Ligne
  • Membre junior
  • Membre junior
  • Messages : 34
  • Remerciements reçus 0

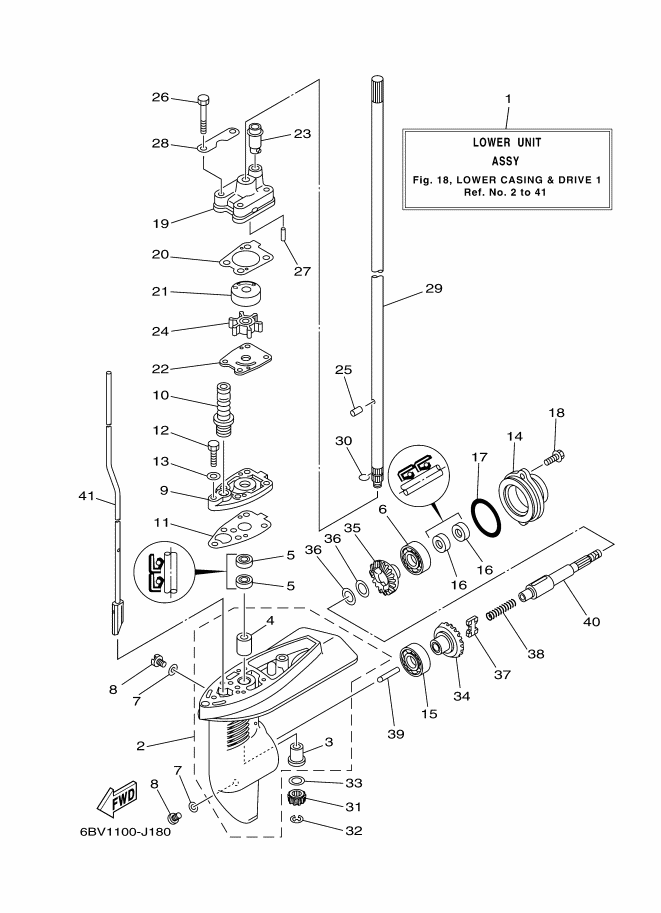

J'ai trouve a l'aide du numéro de série et du code model la vue éclatée mais ont voit pas la rainure de la pièce 39 (poussoir d'embrayage).

 www.yamaha-motor.eu/fr/fr/service-mainte...e/parts-catalogue/#/
Pièces jointes :

Connexion ou Créer un compte pour participer à la conversation.

De quel coté remettre cette tige métallique a rainure ? 16 Juil 2021 23:37 #681249

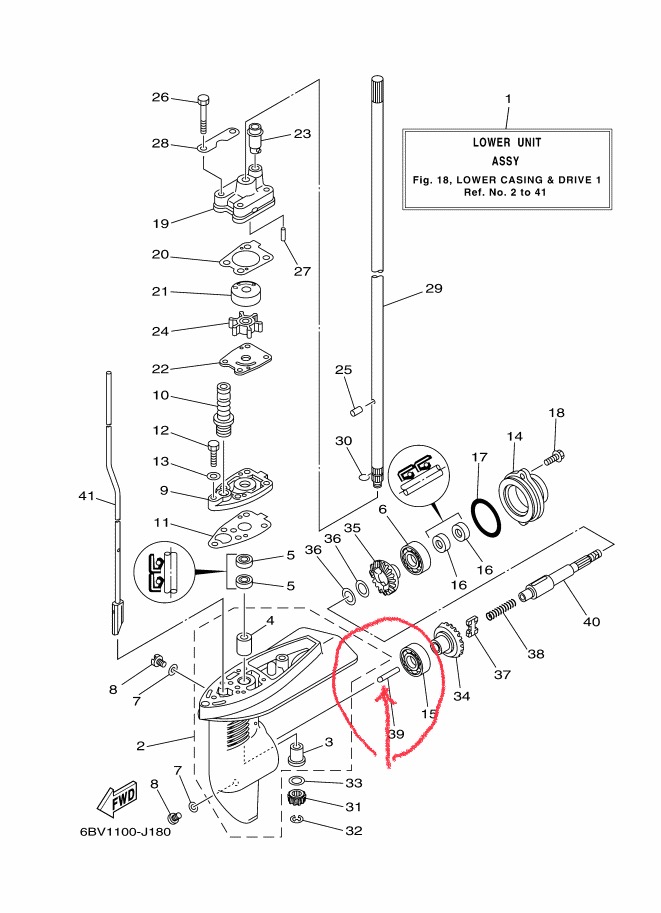

Ben si il est là



Pièces jointes :

Connexion ou Créer un compte pour participer à la conversation.

Dernière édition: par Artmaniacq.

De quel coté remettre cette tige métallique a rainure ? 16 Juil 2021 23:48 #681250

  • Sun2k
  • Portrait de Sun2k Auteur du sujet
  • Hors Ligne
  • Membre junior
  • Membre junior
  • Messages : 34
  • Remerciements reçus 0

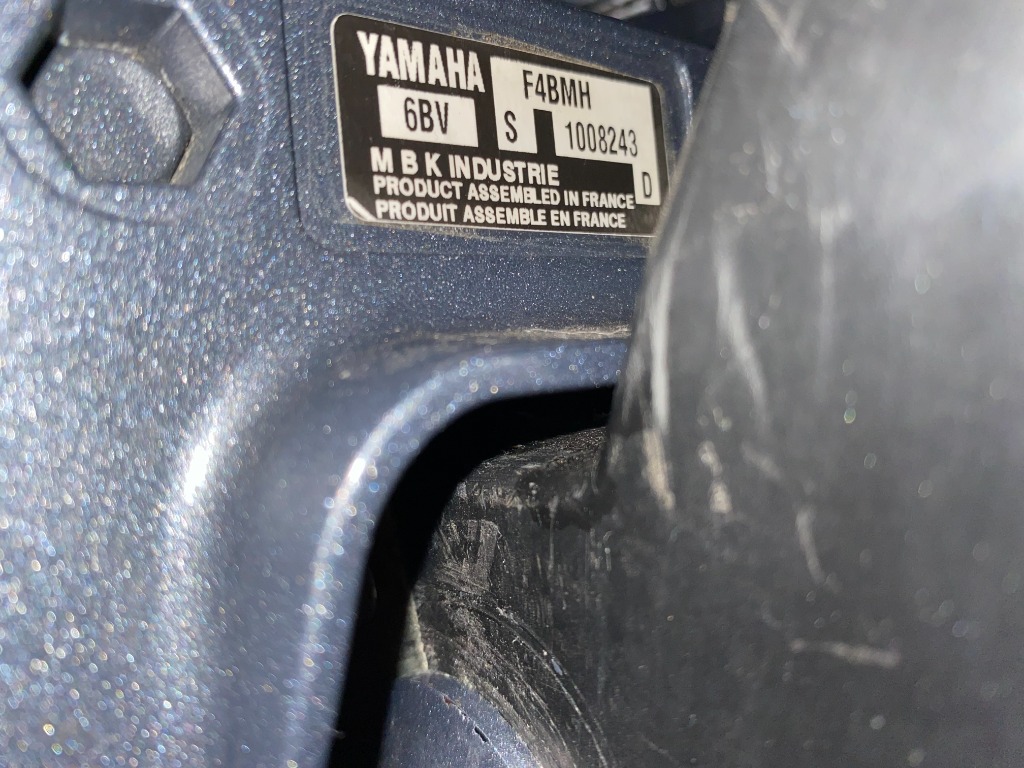

Merci pechevoile, oui je sais, c'est une erreur de ma part.. voici une photo de la plaque d'identification

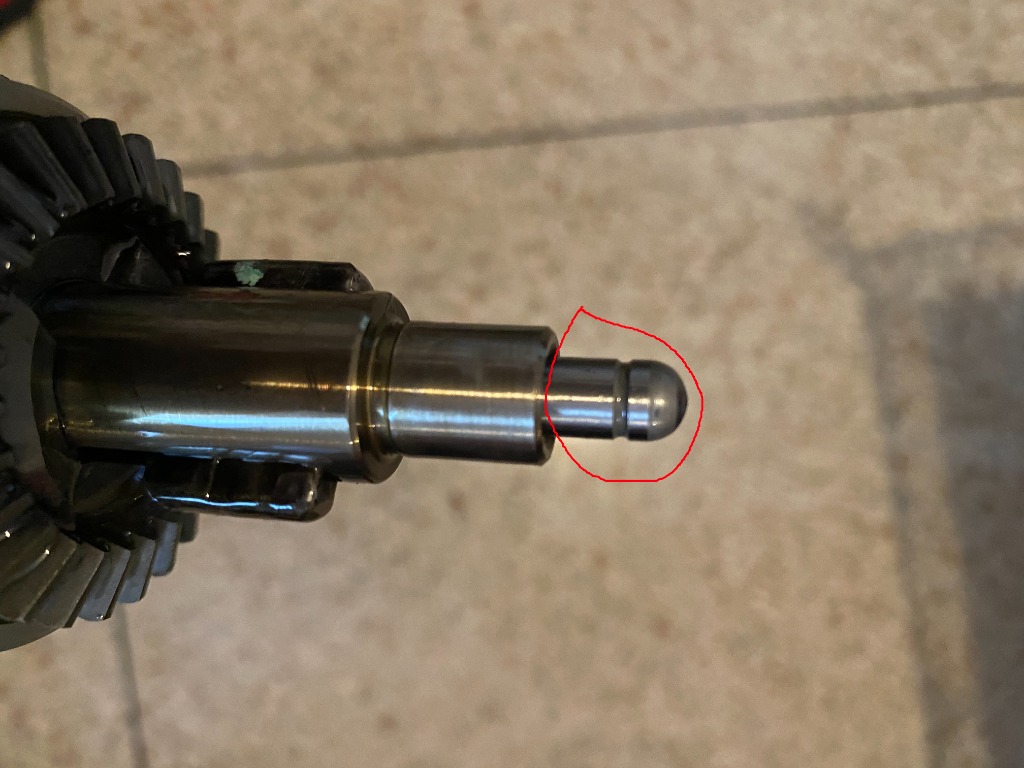

Merci Artmaniacq, Ah ok, vous êtes certain que c'est la rainure et non le cylindre en relief ?

Je sais pas pourquoi la photo est a l'envers
Pièces jointes :

Connexion ou Créer un compte pour participer à la conversation.

Dernière édition: par Sun2k.

De quel coté remettre cette tige métallique a rainure ? 18 Juil 2021 12:18 #681304

  • Sun2k
  • Portrait de Sun2k Auteur du sujet
  • Hors Ligne
  • Membre junior
  • Membre junior
  • Messages : 34
  • Remerciements reçus 0
Salut, personne ?

Connexion ou Créer un compte pour participer à la conversation.

De quel coté remettre cette tige métallique a rainure ? 18 Juil 2021 16:10 #681314

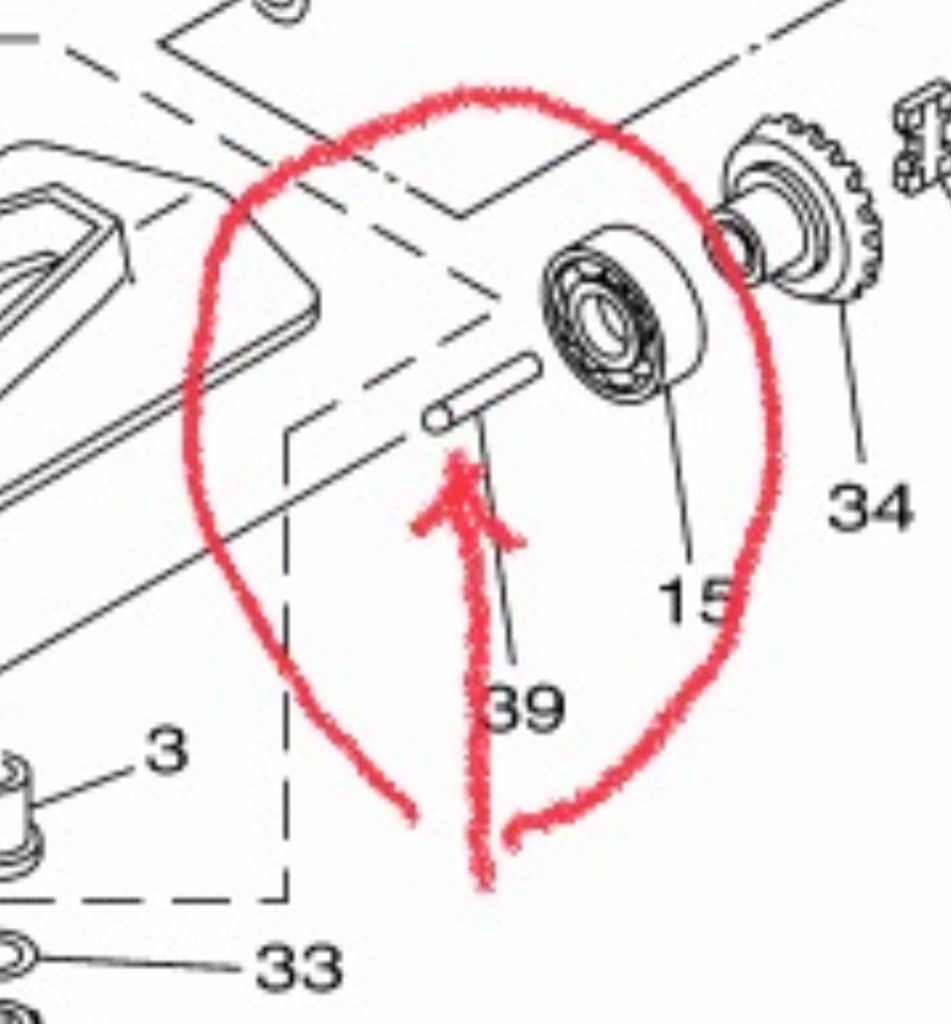

" Ah ok, vous êtes certain que c'est la rainure et non le cylindre en relief ?"

En dessin industriel, il n'y a pas de trait plein pour matérialiser un raccordement, entre un cylindre et une demi sphère, comme représenté sur la vue ci dessus.
C'est donc la rainure qui est représentée.
Les utilisateur(s) suivant ont remercié: Artmaniacq, Sun2k

Connexion ou Créer un compte pour participer à la conversation.

De quel coté remettre cette tige métallique a rainure ? 18 Juil 2021 19:12 #681319

  • Sun2k
  • Portrait de Sun2k Auteur du sujet
  • Hors Ligne
  • Membre junior
  • Membre junior
  • Messages : 34
  • Remerciements reçus 0

" Ah ok, vous êtes certain que c'est la rainure et non le cylindre en relief ?"

En dessin industriel, il n'y a pas de trait plein pour matérialiser un raccordement, entre un cylindre et une demi sphère, comme représenté sur la vue ci dessus.
C'est donc la rainure qui est représentée.

Merci c'est noté :)

Connexion ou Créer un compte pour participer à la conversation.

De quel coté remettre cette tige métallique a rainure ? 18 Juil 2021 19:16 #681321

" Ah ok, vous êtes certain que c'est la rainure et non le cylindre en relief ?"

En dessin industriel, il n'y a pas de trait plein * pour matérialiser un raccordement, entre un cylindre et une demi sphère, comme représenté sur la vue ci dessus.
C'est donc la rainure qui est représentée.

* QUAND LA DEMI SPHERE EST EN BOUT DU CYLINDRE. ;)
Les utilisateur(s) suivant ont remercié: Sun2k

Connexion ou Créer un compte pour participer à la conversation.

Dernière édition: par pechevoile.

De quel coté remettre cette tige métallique a rainure ? 19 Juil 2021 15:43 #681377

Madooooooooooooooooooooooooooooooonnna ! Tout mettre dans une brouette et direction un bon concessionnaire! ou Pia puisque c'est du YAMAHA.............
Aningoul 99 TN

Connexion ou Créer un compte pour participer à la conversation.

De quel coté remettre cette tige métallique a rainure ? 22 Juil 2021 19:51 #681492

En y regardant bien, il est clair que la tige de commande marche Av-Ar n° 41 commande l'inversion de marche en se déplaçant verticalement et doit appuyer sur une surface dotée d'un angle
