SUJET :

Salut a tous,
J'ai changer la console de mon narwhal, j'avais pris des photos des cablages des cadrants sur l'ancienne mais j'ai malgré tout un pb. En effet le cadrant du tach ne s' allume pas quand je met le contact.
Pouvez vous me dire si il y a un fusible qui les protège et qui aurais pu griller. Et si quelqu'un avais un shema de cablage afin que je verifie mon cablage cela m'aiderai.

J'ai un fil bleu qui semble ne se brancher nulle part et je présume que la source de mon pb est là, mais sur mes photos je ne distingue pas bien ou se branche ce fil.

Pouvez vous maider ?

Merci pour les bonnes âmes qui viendrons a mon secours.

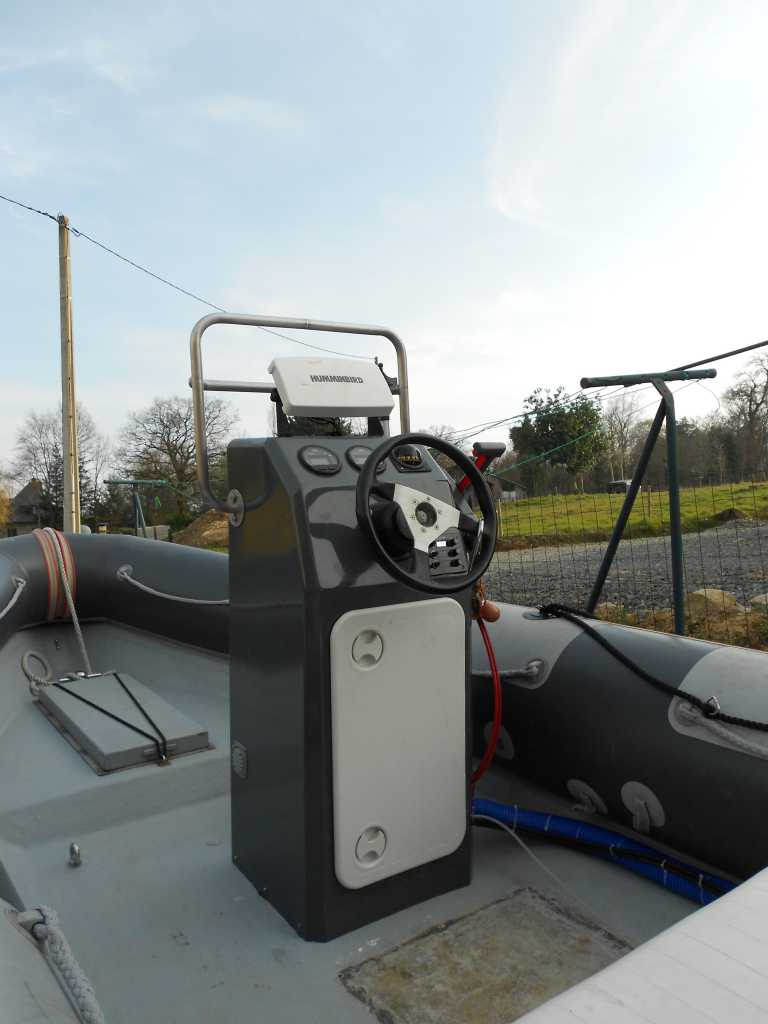

Aller une petite photo pour illustrer le post

Yannick

bonsoir

Le branchement dépend de l'année de ton tach, voila en PJ la réponse pour la version la plus récente.

Pour le bleu je ne pense pas car c'est le rétroéclairage

Sinon pour l'ancienne j'ai le même, j'ai plusieurs fils je ne les ait pas tous branché mais cela fonctionne!!

1 fil rouge => a brancher sur un rouge venant du moteur
1 fil jaune => a brancher sur un jaune venant du moteur
1 fil noir => a brancher sur un noir venant du moteur
Reste 3 fils que je n'ai pas branché (1 noir, 1 blanc, 1 bleu)
d’après ce que j'ai pu lire, le noir et le blanc servent pour le niveau d'essence.

Mais sur le mien j'avais le même problème et cela venait des 2 noirs qui étaient interverti.

Bon courage

Merci pour ces shema, mais sait tu si il y a un fusible qui protège ces cadrants ? Je n'ai rien trouver a ce sujet, et si possible je ne souhaite pas ouvrir le boitier de commande pour vérifier a l'intérieur car je l'ai fait une fois et les faisseaux y sont tellement melangés que pour le refermer c'est la galère.

Yannick

pour ma part sur le fil jaune j'ai un fusible en amont, cela vient peut-être de la.

Tu peut nous mettre une photo du cablage??

Ok merci je vais regarder si j'ai ca.

Merci pour tes conseils, j'ai refait un check complet et j'avais effectivement un fil noir debranché en trop du coup maintenant tout fonctionne... cool

Encore merci

Yannick
