SUJET :

Bonjour,
Après un achat douloureux de carte sd Navionics (douloureux pour mon porte monnaie !!) je voudrais pratiquer un peu avec mon gps LOWRANCE pour m entraîner pour cet été et éviter de découvrir les joies du GPS dans l urgence ..... Mon centaure étant stocké dans un sous sol par définition bas de plafond et sans réception GPS , je voudrais bricoler une alimentation et m entraîner dans mon canapé devant ma cheminée ... L alimentation 12 v est facile à trouver, mais la prise bleue femelle beaucoup moins ..... Cela semble être un format propriétaire LOWRANCE introuvable sur le marché .... Quand a détourner un accessoire existant du genre prise allume cigare avec embout LOWRANCE , le ticket d entrée est d environ 60 euros... Un peu cher pour un apprentissage de quelques heures! Donc je suis preneur de toutes astuces permettant l alimentation de mon gps a moindre coût !

Merci de vos reponses

Bonjour

Quel est le modèle de ton Gps?ily a 2 types d'alimentation à embout bleu.
Le câble PC26BL pour les "anciens" modèles.

www.bigship.com/catalogue/electronique-1...ur-gps-globalmap3500

Le câble PC27BL pour les hds...
www.bigship.com/catalogue/electronique/g...566&scc=806783&seg=1

Ils se trouvent facilement mais à toi de chercher le meilleur prix car il est moins risqué d'en acheter un que de bricoler un câble (malgré qu'il ne suffit que d'un plus et d'un moins sur les bon plots pour alimenter ton GPS).

Perso,j'ai un câble d'origine relié à une batterie (qui peut-être remplacée par un transfo)et je trace,récupère,transforme tranquillement mes routes,waypoints....devant mon pc (pas besoin de réception GPS pour cela)comme dans ton cas où tant que tu navigues pas,tu ne pourras faire plus que ces manip.

Bonjour,

Une suggestion qui vaut ce qu'elle vaut , si tu peux accéder a ton boat, tu met ton faisceaux sous tension, sans brancher le/les, appareils, tu peux ainsi identifié la borne + et la borne - sur ta prise bleu et ainsi connaitre les deux broches sur les sept de ta prise Boitier HDS qui sont concerné par l'alimentation 12 Vlt

Tu n'aura plus qu'à te bricolé un cordon, avec deux petits jack que tu connecte a ton HDS et il sera alimenté en 12 Volt a partir de ton alimentation ( type d'alim d'ordi par exemple )

Si non tu trouve des cordons Lowrance Alimentation 12 Vlt pour environ 30 € sur le net

Re Bonjour,

Ne t'embête pas, j'ai retrouver , voici les photos ( merci a l'internaute qui avait mis cela sur le net )

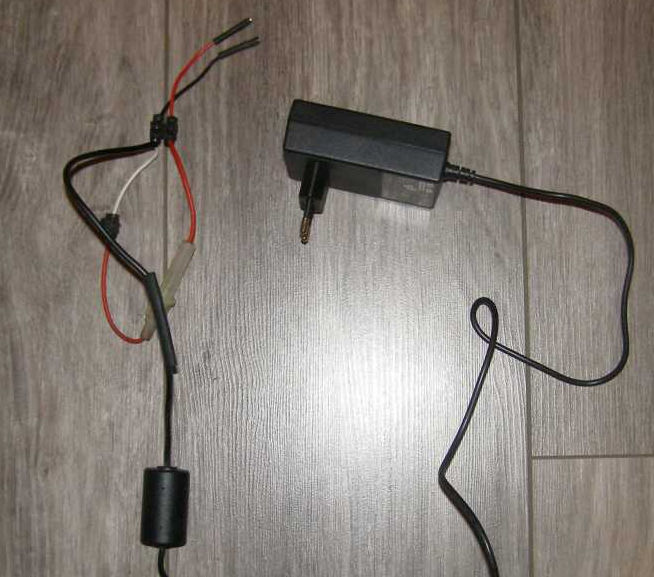

Pour l'alimentation par exemple



Pour les Broches Du boitier ( HDS ) mais cela devrait être standard



bon courage et bonne lecture

Joyeuses fêtes de fin d'année .....

bonjour
pour ce qui est du transfo (j'imagine un chargeur récupéré d'une autre utilisation) il doit debiter du 12V bien sur mais les amperages sont tous differents quel est l'amperage necessaire pour un HDS8 ? je voudrais éviter de faire une connerie ...

Bonjour

Certain transfo de ce genre sont réglable en tension comme en amph, mais il ne débite que des Milli Amph, donc vu que ta batterie elle débite de Vrais Amph 50 / 70 / ou 80 !

je ne crois pas que tu risque quelques chose avec un chargeur calculatrice ou de téléphone, a part le fait que la valeur en AMph du courant distribué ne soit pas assez forte pour allumé le HDS !!

j'ai fait fonctionner les miens connecter en réseau( Deux HDS 5 + le Structure Scan ) avec un alimentation 220 / 12 Volt qui délivre 3/ 5 amph et je n'ai jamais eu de soucis !!

J'utilise une petite alim 12v, avec un cordon lowrance. Le cordon lowrance est plus cher, mais évite les fausses manip.

buzz56-29 écrit: J'utilise une petite alim 12v, avec un cordon lowrance. Le cordon lowrance est plus cher, mais évite les fausses manip.

Bonjour,

oui c'est une solution a 30 € !!

Sinon le rouge c'est le plus et le noir c'est la masse !!

le fil rouge avec le fil rouge le fil bleu avec le fil bleu !! si je connaissait le C... qui a fait sauté le pont ?

Voilà de la solution efficace ! Merci le forum en général et tous les intervenants en particulier ! Je le fais , je photo et je poste !
Mais la prise est uniquement LOWRANCE ? C est pas une prise normalisée que l on peut trouver à 20 cts d euros dans une boutique d électronique ?

Bonjour,

Oui je pense que ce sont des prises spécifique Lowrance, comme pour d'autres marques, les connectique sont toute différentes!
A la volonté ou au besoins du fabricant/ marque

Seules les connectiques normalisées sont compatibles toutes marques ou tout appareils, comme le NMEA 2000 par exemple pour un réseau .

Quand a trouver ce type de prises dans le commerce même spécialisé j'ai de gros doute !!

Une autre solution consisterais a rendre le cordon alimentation Lowrance amovible sur le bateau ( tu quitte le bateau avec le cordon et le GPS ) avec un système de fiches , mais cela ajoute des risques de pannes de connexion, corrosion etc , pas bon du tout !! .......

pour info sur mon boat , voici ce que j'ai mis en place pour préserver les câbles et connexion lors du rinçage ou de la non utilisation! et en plus ce n'est pas le Bord...





une fois que c'est fermé

Salut Doumes

L'article que tu as trouvé sur internet est en fait un post que j'avais ouvert sur le forum page n° 2 electricité electronique du 20 septembre 2012 qui traitait de la mise à jour des cartes Navionics Platinum. Le transfo est un transfo d'imprimante et les broches on été récupérées sur l'alimention d'un disque dur et protégées par une gaine thermorétractable pour éviter les courts circuits, le tout bien entendu protégé par un fusible. J'utilise ce montage pour utiliser le HDS5 sur le bureau, et cela fonctionne parfaitement ( c'est surtout moins cher)

Bonjour Flou33

J'avais trouve ton article fort intéressant et surtout pratique pour faire ce genre de chose, c'est pour cela que j'avais enregistrer les photos afin de m'en servir perso ! mais j'avais égarer le non et le site sur lequel je l'avais trouver !
voila donc un juste retour des choses si cela peut profiter encore a d'autre

bonne Fêtes de fin d'année a tous !

Doumes, pas mal ton passage de cable . Par contre que se passe t'il lorsque tu utilise ton boat sous la pluie, y a t'il une autre étanchéité que ton petit capot ? Merci.

Bonsoir Buzz 56-29

Merci pour le compliment, en ce qui concerne le " couvercle" il s'agit d'un boitier encastrable pour douchette de pont, les câble se rangent dans le boitier lorsque je ne les utilisent pas et le couvercle est fermé étanche ( pratique pour le rincage a l'eau douce du bateau et de la console )

Si il pleut alors que les HDS sont connecté, le boitier ce trouvant juste derrière le pare brise, il ce peu que quelques gouttes d'eau tombe dessus ou dedans

Mais il est étanche dans sa partie basse, ( sortie des câbles vers l'intérieur de la console) puisque l'ensemble des câbles, fait que le passage d'origine prévu pour un flexible de douche est très serré autours des câbles et fait presse étoupe, dont aucune infiltration d'eau dans la console !

Merci à toi aussi. L'idée de protéger les connexions débranchées me plait bien.

Flou33 bravo et ça va resservir des que je rentre chez moi !
j ai plein d alimentations pour des appareils obsoletes. il suffit juste que j en trouve une qui sorte du 12 v continu les câbles d alimentations ordinateurs ne posent pas de problèmes non plus......il fallait seulement y penser ! Bravo encore de ton ingéniosité !

Sur mon HDS5, j'ai les prises à l'air libre. Généralement j'ai tjs le GPS à poste quand je navigue ce qui évite les infiltrations.

Maintenant pour le lavage, au niveau de la console, je lave à grande haut très très rarement. Pour éviter toute corrosion, je met dans les pinoches des prises du WD40 plusieurs fois par an.

Autre chose sur lequel par contre j'ai toujours des problèmes, c'est le support en plastique du GPS et les 2 molettes latérales.
Le support en plastique n'est pas droit. Quand on met le GPS, on met un molette d'un coté et pour mettre celle en face, c'est la galère complète. Il faut pousser d'un coté, de l'autre, redévisser,... Une catastrophe vu le prix de l'appareil.

Quelqu'un a t'il trouvé un autre support , en métal par exemple qui serait bien droit et faciliterai le montage ???

Bonjour,

Je pense que si tu fait un plan a plat de ce que tu veux comme support, avec les emplacements des pliages n'importe quel serrurier peut te faire cela !!
Voir le faire dans de la tôle inox !
Si un jour je casse un support c'est ce que je ferais !

Attention, n'oublies pas le fusible !!

Comme il est ecrit plus haut il y a bcp de transfo qui te sortent du 12 volts !!!
mais à combien d'ampères ???

Si tu ne veux pas prendre de risques et faire un achat à prix raisonnable tu devrais peut être aller voir ici:
www.wmjmarine.com/c25390.html

Au taux du jour du dollar cela fait environ 29.5 € soit avec taxes douanières et transport moins de 35€.
(Mais sur les "petits paquets " il se pourrait que tu passes a travers ...)

Perso au prix que coûtent ces joujoux je ne m'amuserais pas à bricoler quoique ce soit ..

Surtout que ta garantie ne fonctionnerait même pas
