SUJET : Montage voltemetre

Montage voltemetre 29 Avr 2020 16:42 #660403

Bonjour,
Je cherche a brancher un voltmètre (que je viens de fixer sur la console) Mais je ne veux pas le brancher en direct sur la batterie pour ne pas la vider quand je ne navigue pas. Je pense donc caler le négatif en direct sur la batterie, mais je ne trouve pas de plus après contact. (en fait c'est la premier e fois que vois un câblage aussi "" folklorique'''' par rapport aux armoires électriques industrielles
Je n'ai pas trouvé de schéma de câblage du contacteur à clef qui comporte 6 fils.
Mon SR est un VALIANT 520 de 2007 avec un mercury 50cv 4t EFI.
Si vous des solutions, je suis preneur
Merci d'avance
Christophe

Connexion ou Créer un compte pour participer à la conversation.

Montage voltemetre 29 Avr 2020 17:19 #660407

Bonjour

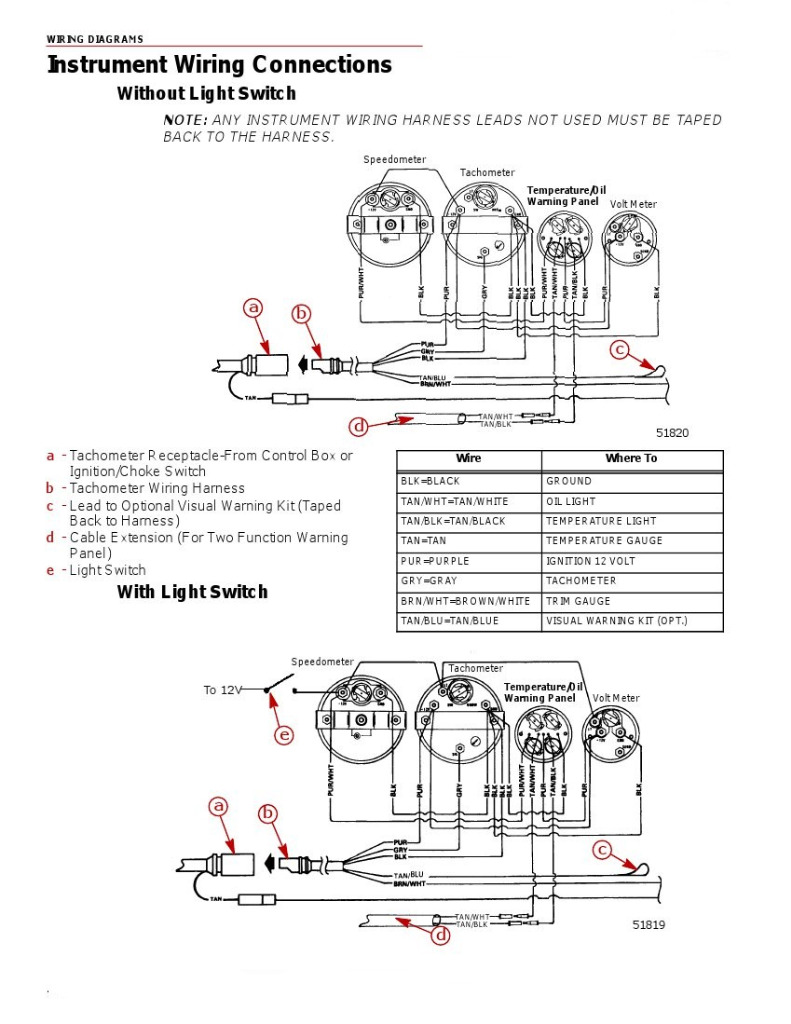

peut être le montage ci dessous
salutations
Pièces jointes :
Les utilisateur(s) suivant ont remercié: Totoche

Connexion ou Créer un compte pour participer à la conversation.

Montage voltemetre 29 Avr 2020 17:55 #660415

Si tu as un GPS .. tu peux peut etre afficher le voltage , sur mon garmin c'est possible...:RB:+)
Les utilisateur(s) suivant ont remercié: Totoche

Connexion ou Créer un compte pour participer à la conversation.

Montage voltemetre 29 Avr 2020 20:04 #660431

  • fil44
  • Portrait de fil44
  • Absent
  • Membre Régulier
  • Membre Régulier
  • Messages : 114
  • Remerciements reçus 22
bjr
sur n'importe quel combo ( lowrance, humminbird, garmin, ect) tu as la possibilité d'avoir un menu voltmètre intégré .
à mon avis ,peu d'intérêt d'en intégré un dans ta console .
si batterie trop faible , ton trim sur le moteur, fonctionne (!) mais au démarrage moteur tu vas vite te rendre compte qu'il te manque du jus ! donc au large …...
Les utilisateur(s) suivant ont remercié: Totoche

Connexion ou Créer un compte pour participer à la conversation.

Montage voltemetre 01 Mai 2020 11:03 #660570

Tout simplement, le brancher direct sur un plus et un moins et mettre un interrupteur entre lui et le plus!
Aningoul

Connexion ou Créer un compte pour participer à la conversation.

Montage voltemetre 19 Mai 2020 19:35 #661837

Codes couleurs mercury

si cela peu t aider : fil violet contacteur a clef , et le voltemetre doit tomber a 0 a la coupure de la clef, si tu a une lampe témoin c est plus pratique ::b-



Beige et bleu = température moteur

marron et blanc = indicateur de trim

gris = signal d'indication des poles alternateur pour compte tour

violet = + plus 12v aprés contact

rouge = + plus 12v aprés fusible

noir = masse

noir liseret jaune = stop moteur = masse vers le CDI envoyé par le contacteur à clé et coupe circuit homme à la mer

bleu et blanc = sur interupteur trim pour monter le trim

vert et blanc = sur interupteur trim pour baisser le trim

jaune et rouge = neutral switch de point mort = coupe l'alimentation de la commande du relais pour démareur si vitesse enclanchée

jaune liseret noir = starter electrique
