SUJET :

Elec schéma. 22 Mai 2021 18:42 #678968

  • Fabdu13
  • Portrait de Fabdu13 Auteur du sujet
  • Hors Ligne
  • Membre platinium
  • Membre platinium
  • Messages : 618
  • Remerciements reçus 48
Bon je précise je capte pas grand chose en elec.
J'ai essayé de faire un truc sole et j'ai cramé les câbles...

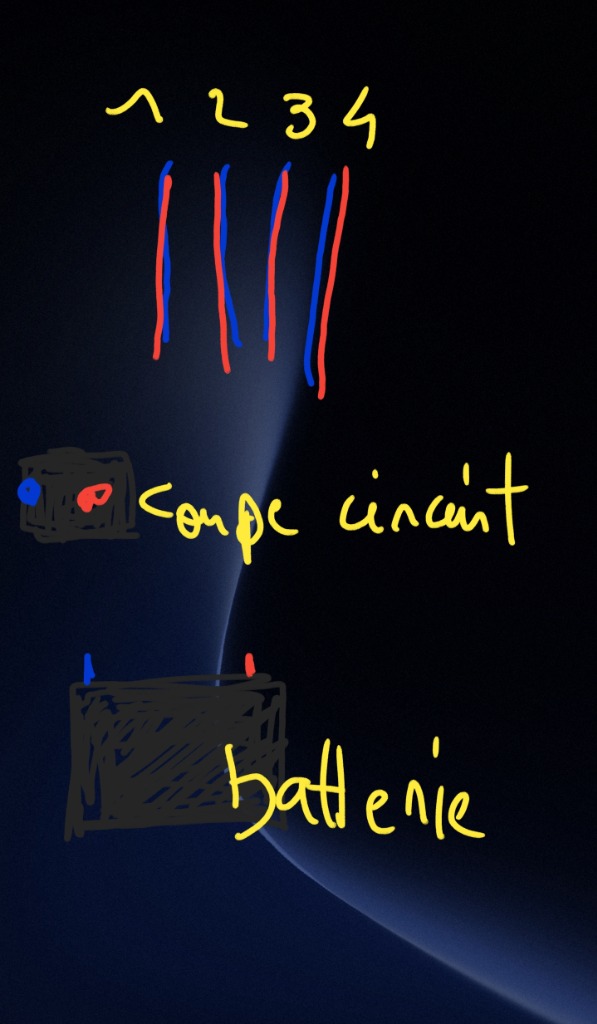

J'ai au tableau de bord un panneau avec 4 modules 12v.
1 usb
2 prise alume cigare
1 afficheur tension.
Chacun à un câble (avec rouge et bleu desans) avec cosse étanche qui traverse la cabine.
Donc j'ai dans la cabine 8 cables. 4 câbles bleu et 4 rouges.

J'ai une batterie 12v étanche.
Et sur la paroi un coupe circuit traversant avec clef rouge.

Comment je branche tout ça ? :)
--Tullio Abbate Elite 25. Mercruiser 7.4 v8 --

Connexion ou Créer un compte pour participer à la conversation.

Elec schéma. 22 Mai 2021 21:47 #678976

  • Fabdu13
  • Portrait de Fabdu13 Auteur du sujet
  • Hors Ligne
  • Membre platinium
  • Membre platinium
  • Messages : 618
  • Remerciements reçus 48
--Tullio Abbate Elite 25. Mercruiser 7.4 v8 --
Pièces jointes :

Connexion ou Créer un compte pour participer à la conversation.

Elec schéma. 22 Mai 2021 22:11 #678978

j'ai brancher la batterie sur le redresseur du moteur qui me recharge un peu la batterie j'ai mis ce panneau précablé www.amazon.fr/omufipw-Panneau-Commande-C...%A8tre/dp/B07TXSCZFY le negatif de la batterie sur la masse moteur et le positif batterie sur la sortie redresseur la pompe de cale est brancher en direct avec la batterie avec un interrupteur auto manuel comme sa au quai si il pleut elle tourne fusible sur chaque accessoire 2 bornier dans la console cable électrique neuf au moins tu es tranquille positif bornier au plus batterie et le negatif batterie sur l'autre bornier c'est simple et propre au moin tu es tranquille le panneau de contrôle plus bornier et le moins l'autre bornier.
La vie est une maladie mortelle sexuellement transmissible.
Les utilisateur(s) suivant ont remercié: Fabdu13

Connexion ou Créer un compte pour participer à la conversation.

Elec schéma. 22 Mai 2021 22:17 #678979

  • Fabdu13
  • Portrait de Fabdu13 Auteur du sujet
  • Hors Ligne
  • Membre platinium
  • Membre platinium
  • Messages : 618
  • Remerciements reçus 48
Mon problème c'est que le panneau de contrôle n'est pas precable.
www.amazon.fr/dp/B07PQ8P3LC/ref=cm_sw_r_..._encoding=UTF8&psc=1

OK.
Je fait
- bornier positif batterie sur coupe circuit
- Bordier négatif batterie sur coupe circuit
--Tullio Abbate Elite 25. Mercruiser 7.4 v8 --

Connexion ou Créer un compte pour participer à la conversation.

Dernière édition: par Fabdu13.

Elec schéma. 23 Mai 2021 09:01 #678986

  • Fabdu13
  • Portrait de Fabdu13 Auteur du sujet
  • Hors Ligne
  • Membre platinium
  • Membre platinium
  • Messages : 618
  • Remerciements reçus 48

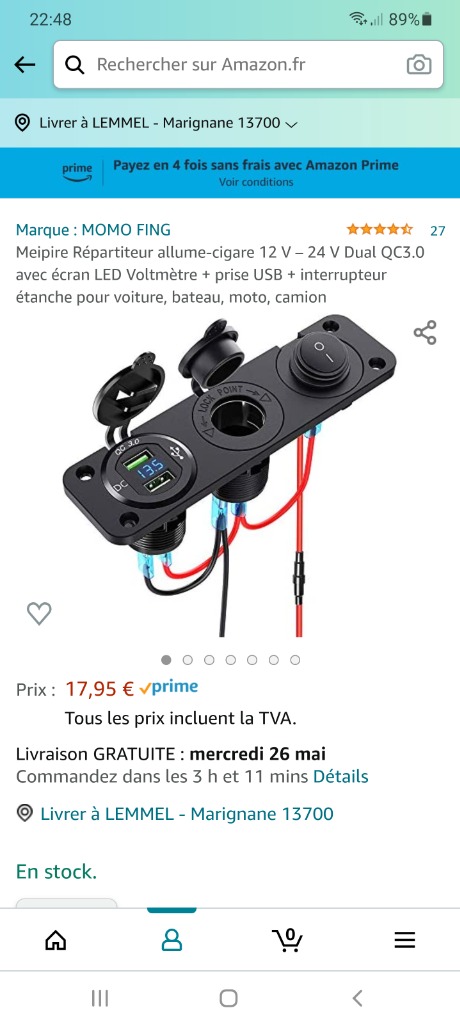

J'imagine que je doit câbler comme ça
--Tullio Abbate Elite 25. Mercruiser 7.4 v8 --
Pièces jointes :

Connexion ou Créer un compte pour participer à la conversation.

Elec schéma. 23 Mai 2021 15:19 #678992

Tout dépend de ce que tu veux brancher et à quelle distance de la batterie! Un simple allume cigare pour allumer effectivement une cigarette, à trois mètres de la batterie, nécessite du câble d'au moins 6 mm 2 de section - avec le fusible qui va avec! J'ai essayé une fois avec du 2,5 mm2:: il a fondu si vite qu'il n'a même pas eu le temps de foutre le feu au réservoir avec 60 litres sur lequel je l'avais ......posé!
En 12 volts, la tension est basse: DONC les intensités sont ÉNORMES :c'est une autoroute où tu veux faire rouler trente voitures DE FRONT. GAFFE, ne joue qu'à coup sur! et tu veux alimenter quoi, avec cette "allume cigare ? Rien qu'à voir ton truc ci dessus, je puis t'affirmer que l'arrivée (rouge) et le départ noir sont infiniment trop fins: pour charger le téléfonino, OK! pour allumer une cibiche, le fusible visible sur le rouge fondra instantanément. et ce rouge vers la batt doit partir de l'allume cigare et non de l'interrupteur
Aningoul 99 TN

Connexion ou Créer un compte pour participer à la conversation.

Dernière édition: par aningoul34.

Elec schéma. 23 Mai 2021 15:34 #678993

  • Fabdu13
  • Portrait de Fabdu13 Auteur du sujet
  • Hors Ligne
  • Membre platinium
  • Membre platinium
  • Messages : 618
  • Remerciements reçus 48
Hello.
La photo est un modèle pré cable (pas le mien)
J'imaginais que si c'était vendu comme ça... ca devais fonctionner..
Moi je veux charger mon tel depuis une prise usb et éventuellement faire fonctionner un jour un sondeur.
--Tullio Abbate Elite 25. Mercruiser 7.4 v8 --

Connexion ou Créer un compte pour participer à la conversation.

Elec schéma. 23 Mai 2021 22:44 #679009

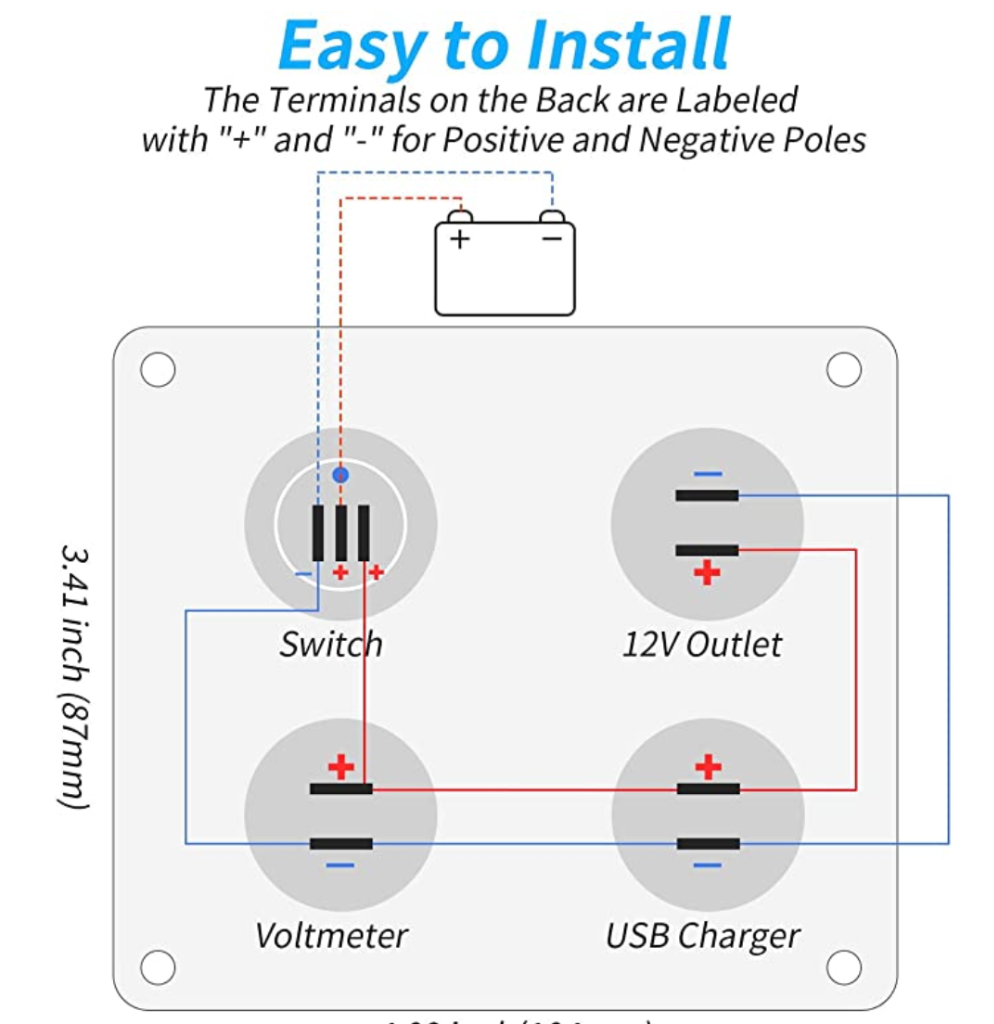

tiens
La vie est une maladie mortelle sexuellement transmissible.
Les utilisateur(s) suivant ont remercié: Fabdu13

Connexion ou Créer un compte pour participer à la conversation.

Elec schéma. 29 Mai 2021 20:26 #679286

  • Fabdu13
  • Portrait de Fabdu13 Auteur du sujet
  • Hors Ligne
  • Membre platinium
  • Membre platinium
  • Messages : 618
  • Remerciements reçus 48


J'imagine que je doit câbler comme ça

Bon. Comme ca.... ca cramé aussi ::S-)
--Tullio Abbate Elite 25. Mercruiser 7.4 v8 --

Connexion ou Créer un compte pour participer à la conversation.

Elec schéma. 30 Mai 2021 10:23 #679299

  • Fabdu13
  • Portrait de Fabdu13 Auteur du sujet
  • Hors Ligne
  • Membre platinium
  • Membre platinium
  • Messages : 618
  • Remerciements reçus 48
Et comme ca je fait cramer le fusible de 16A des que j'active l'interrupteur.
--Tullio Abbate Elite 25. Mercruiser 7.4 v8 --
Pièces jointes :

Connexion ou Créer un compte pour participer à la conversation.

Elec schéma. 31 Mai 2021 10:38 #679336

  • Fabdu13
  • Portrait de Fabdu13 Auteur du sujet
  • Hors Ligne
  • Membre platinium
  • Membre platinium
  • Messages : 618
  • Remerciements reçus 48

Et comme ca je fait cramer le fusible de 16A des que j'active l'interrupteur.

J'ai trouvé un gars (electricien) sur lbc mais 150e hors piece, ça fait cher....
--Tullio Abbate Elite 25. Mercruiser 7.4 v8 --

Connexion ou Créer un compte pour participer à la conversation.

Elec schéma. 31 Mai 2021 18:36 #679353

  • Fabdu13
  • Portrait de Fabdu13 Auteur du sujet
  • Hors Ligne
  • Membre platinium
  • Membre platinium
  • Messages : 618
  • Remerciements reçus 48
Alors.
Ça marche avec le schéma bien monté ;)
C'est déjà pas mal ... ouf.

Ca saute quand je mets les fils sur le coupe circuit...
Pourtant je mets le plus sur le plus......
--Tullio Abbate Elite 25. Mercruiser 7.4 v8 --

Connexion ou Créer un compte pour participer à la conversation.

Elec schéma. 31 Mai 2021 19:30 #679355

  • Fabdu13
  • Portrait de Fabdu13 Auteur du sujet
  • Hors Ligne
  • Membre platinium
  • Membre platinium
  • Messages : 618
  • Remerciements reçus 48
Bon... j'ai fini par trouver ::S-)

En fait j'étais bon depuis le début mais en mettant le plus ET le moins sur le coupe circuit en aller et retour forcément y a court circuit....
Maintenant c'est OK !
--Tullio Abbate Elite 25. Mercruiser 7.4 v8 --
