SUJET : problème compte tours

problème compte tours 30 Mai 2017 10:09 #619863

  • mich92
  • Portrait de mich92
  • En ligne
  • Membre Régulier
  • Messages : 128
  • Remerciements reçus 15

bonjour
moteur mariner 40cv 2t 2 cylindres sans trim
base yamaha référence 40 E O 6 E 9 - S - 106227
manette accélérateur model 703 yamaha

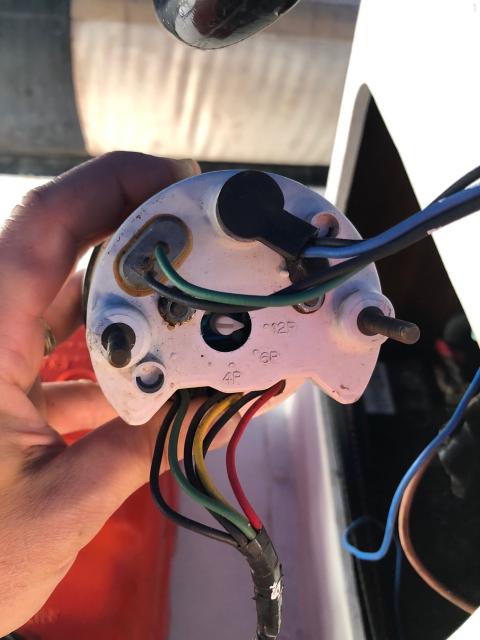

sur mon moteur j ai branché un compte tours
avec les fils vert et également celui noir venant de la poignée et relié au compte tours
auriez vous le nombres de pôles à mettre

maintenant j aurais aimé contrôlé le fil vert car le compte tours ne fonctionne pas

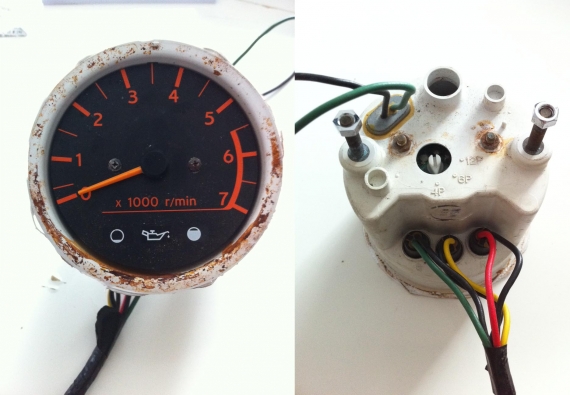

je vous mets le mème model que le mien

merci de votre aide
salutations
Dernière édition: 30 Mai 2017 11:02 par mich92. Raison: modif
L'administrateur a désactivé l'accès en écriture pour le public.

problème compte tours 31 Mai 2017 17:14 #619938

  • JCDE31
  • Portrait de JCDE31
  • En ligne
  • Membre Régulier
  • Messages : 114
  • Remerciements reçus 2
Bonjour,

Pour les fils sur compte tour et faisant fonctionner l'aiguille du régime moteur
  • Il y a un fil jaune = Plus12v aprés contact
  • un fil vert = venant du stator pour les impulsions des pôles sur compte tour
  • un fil Noir = pour la masse
Le trou à droite des des fils noir et vert correspond à la lumière de retro éclairage du cadran (tu as l'air de l'avoir perdu ...)

Concernant le nombre de pôle je pense que c'est 6P pour ton moteur

++
Dernière édition: 31 Mai 2017 17:15 par JCDE31.
L'administrateur a désactivé l'accès en écriture pour le public.

problème compte tours 31 Mai 2017 18:58 #619940

  • mich92
  • Portrait de mich92
  • En ligne
  • Membre Régulier
  • Messages : 128
  • Remerciements reçus 15
bonjour
merci pour la réponse
je pensais qu il fallait seulement brancher le noir et vert qui sont séparé
donc si j ai bien compris il faut également le jaune
dans ma téte je croyais une alimentation seulement des voyants avec le jaune
salutations
L'administrateur a désactivé l'accès en écriture pour le public.

problème compte tours 19 Jui 2017 13:46 #620610

  • mich92
  • Portrait de mich92
  • En ligne
  • Membre Régulier
  • Messages : 128
  • Remerciements reçus 15
bonjour

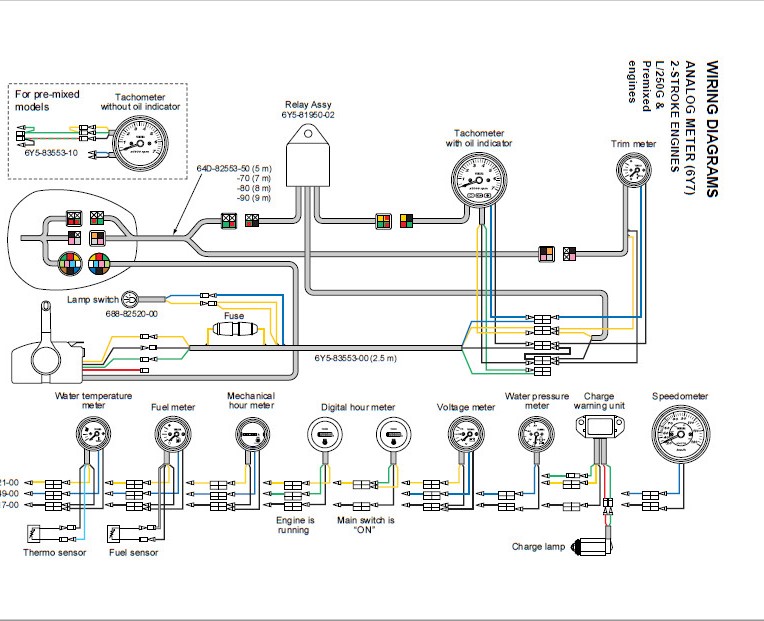

je viens de recevoir le schéma de montage électrique du compte tour
par contre sur l encart il n y a que 2 fils de branchés
sachant que je n ais pas d autolube
qu en pensez vous
salutations

L'administrateur a désactivé l'accès en écriture pour le public.

problème compte tours 19 Jui 2017 14:47 #620611

  • JCDE31
  • Portrait de JCDE31
  • En ligne
  • Membre Régulier
  • Messages : 114
  • Remerciements reçus 2
Bonjour,

Je ne comprends pas.
Si vous n'avez pas d'autolube vous avez un compte tour sans les voyants.
Si c'est le cas pas besoin du relais AUSY.
Vous suivez le montage en haut à gauche de l'image (Tachometer without indicator oil)
L'administrateur a désactivé l'accès en écriture pour le public.

problème compte tours 19 Jui 2017 20:19 #620625

  • barroudeur
  • Portrait de barroudeur
  • En ligne
  • Membre Confirmé
  • Messages : 917
  • Remerciements reçus 203
Pour ton schéma plus haut du yam ( 250cv) il faut se fier aux 3 fils sortant du boitier inverseur vert , noir , jaune .

Tu as ce moteur 40cv :

www.boats.net/parts/search/Merc2/Mariner/40C (TWIN CARB) (W-AUTO-BLEND)/6E9-105014 THRU 6E9-150000 .(E)/parts.html

40C (TWIN CARB) (W-AUTO-BLEND) - 6E9- de 105014 à 150000 (E).

Autolube ou pas , pas de relais relais AUSSY pour ce moteur .

Pour le fonctionnement de l'indication du régime moteur il faut.

-- un fil de masse.

-- Le fil vert en alternatif venant de la bobine d'éclairage du stator donc avant le redresseur régulateur c' est de l'alternatif.

Donc si ton systeme de charge batterie Fonctionne le fil vert est OK.

-- Le fil jaune qui est un + 12vdc aprés contact ou un autre fil en 12vdc.

Ces 3 fils sortent du boitier de controle YAM 703 que tu dis avoir.

Pour les poles du stator ce devrait être 6 poles.

En tout cas tu peux essayer tous les réglages sans aucun risque et celui qui indiquera le bon régime de ralenti
devrait etre le bon .
Dernière édition: 19 Jui 2017 20:27 par barroudeur.
L'administrateur a désactivé l'accès en écriture pour le public.

problème compte tours 19 Jui 2017 20:29 #620626

  • mich92
  • Portrait de mich92
  • En ligne
  • Membre Régulier
  • Messages : 128
  • Remerciements reçus 15
bonsoir
merci pour les réponses
exactement c est bien ce model
donc à brancher sur mon compte tour

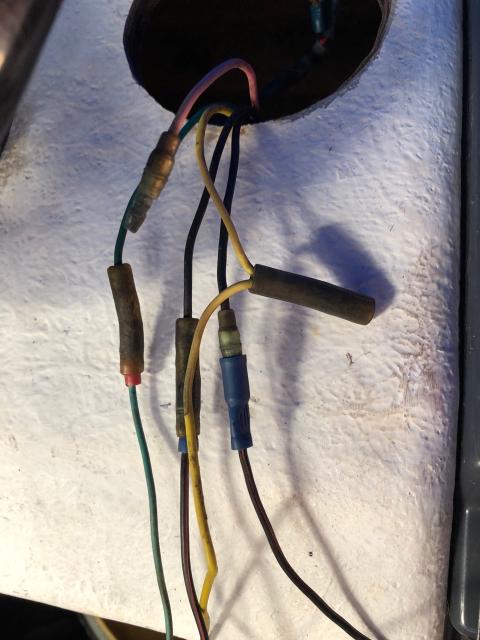

jaune venant de la poignée sur jaune compte tour
noir sur noir
et enfin vert sur vert
il me restera le bleu et 1 noir pour l ampoule
salutations
